Запланируйте алгоритмы Simulink при помощи Stateflow
Эта модель показывает, как можно запланировать алгоритм Simulink® с помощью Stateflow®.

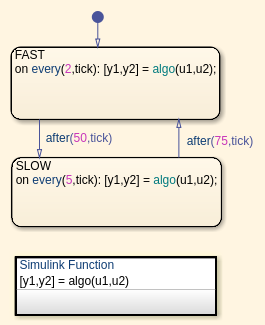

Диаграмма Stateflow в этой модели состоит из алгоритма Simulink, который запускается с различными скоростями в разное время в симуляции. Stateflow идеально подходит для разработки логики перехода, которая определяет, когда эти переходы скорости происходят. Алгоритм Simulink, с другой стороны, используется в фактической обработке данных. График просто передает вводы и выводы Подсистеме Simulink. В целях этого примера алгоритм Simulink добавляет вход в выход каждый раз, когда график вызывает его.
После выполнения симуляции мы видим, что счетчик рассчитывает на различных уровнях:
