ROI Selector
Выберите видимую область (ROI) из пиксельного потока
- Библиотека:
Vision HDL Toolbox / Утилиты
Описание
Блок ROI Selector выбирает фрагмент активной системы координат от видеопотока. Размер неактивной системы координат остается то же самое. Сигналы элемента управления выводом указывают на новую активную область системы координат. Эта схема отображает неактивные пиксельные области синим и требуемую выходную область, обрисованную в общих чертах в оранжевом.
Можно задать фиксированный размер и местоположение для ROI, или можно выбрать местоположение области динамически при помощи входного порта. Можно выбрать больше чем одну область. Задайте каждую область путем определения ее координат верхнего левого угла и размерностей. По умолчанию блок возвращает один набор пикселей и управляющих сигналов для каждой области, которую вы задаете. Блок устанавливает неактивные пиксели в выходной системе координат обнулять.
Области независимы друг от друга, таким образом, они могут перекрыться. Если вы задаете область, которая включает ребро активной системы координат, блок возвращает только активный фрагмент области. Эта схема показывает выходные системы координат для трех требуемых областей. Вторая выходная область не включает неактивную область выше изображения.

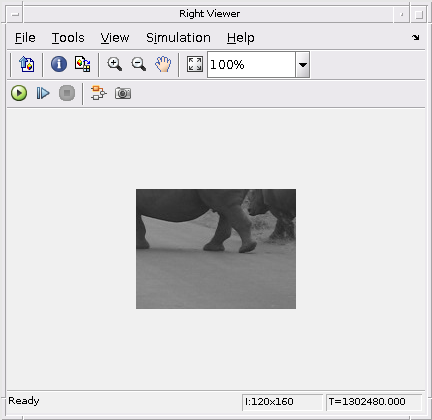

Блок также обеспечивает режим для вертикального повторного использования. В этом режиме необходимо задать области, которые не имеют никакого вертикального перекрытия и выравниваются в столбцах. Каждый столбец областей совместно использует один поток выходного пикселя. Управляющие сигналы задают каждую область в потоке. Это расположение включает параллельную обработку каждого столбца и повторное использование нисходящей логики обработки для каждой области в столбце. Чтобы использовать этот режим, выберите параметр Reuse output ports for vertically aligned regions. Используйте visionhdlframetoregions функционируйте, чтобы разделить систему координат на мозаичные области для вертикального повторного использования.
Порты
Это изображение показывает дополнительные порты на блоке, когда вы конфигурируете три необходимых области от входных портов.
Этот блок использует пиксельный интерфейс потоковой передачи с pixelcontrol соедините шиной для сигналов управления кадром. Этот интерфейс позволяет блоку действовать независимо от размера изображения и формата. Все блоки Vision HDL Toolbox™ используют тот же интерфейс потоковой передачи. Блок принимает и возвращает скалярное пиксельное значение и шину, которая содержит пять управляющих сигналов. Управляющие сигналы указывают на валидность каждого пикселя и его местоположения в системе координат. Чтобы преобразовать систему координат (пиксельная матрица) в последовательный пиксельный поток и управляющие сигналы, используйте блок Frame To Pixels. Для полного описания интерфейса смотрите Пиксельный Интерфейс Потоковой передачи.
Входной параметр
Вывод
Параметры
Reuse output ports for vertically aligned regions — Опция, чтобы возвратить поток на один пиксель для каждого столбца областей
off (значение по умолчанию) | on
Когда вы выбираете этот параметр, необходимо задать области, которые не имеют никакого вертикального перекрытия и которые выравниваются в столбцах. Блок имеет один поток выходного пикселя для каждого столбца областей. Это расположение включает параллельную обработку каждого столбца и повторное использование нисходящей логики обработки для каждой области в столбце. Используйте visionhdlframetoregions функционируйте, чтобы разделить систему координат на мозаичные области для вертикального повторного использования.
Зависимости
Чтобы включить этот параметр, установите параметр Regions source на Property.
Regions source — Местоположение выходных определений области
Property (значение по умолчанию) | Input port
Задайте местоположение выходных определений области. Можно установить Regions source на одно из этих значений:
Property— Задайте области при помощи параметра Regions.Input port— Задайте области при помощи входных портов. Каждый входной порт соответствует одной области. Блок производит входные порты region когдаvStarttrueв шине элемента управления вводом.
Зависимости
Чтобы включить этот параметр, очистите параметр Reuse output ports for vertically aligned regions.
Regions — Прямоугольные ROI, чтобы выбрать из входного кадра
N-by-4 матрица
Задайте прямоугольные ROI, чтобы выбрать из входного кадра как N-by-4 матрица.
N является числом регионов. Четыре элемента, которые задают каждую область, являются верхними левыми стартовыми координатами и размерностями области и должны иметь форму [hPos vPos hSize vSize]
. Координаты рассчитывают от верхнего левого угла активной системы координат, заданной как [1,1]. hSize должен быть больше 1.
Когда вы очищаете параметр Reuse output ports for vertically aligned regions, области могут перекрыться, и N не должен быть больше 16.
Когда вы выбираете Reuse output ports for vertically aligned regions, области в этой матрице не должны иметь никакого вертикального перекрытия и быть выровнены в столбцах. Эта схема показывает два примера недопустимых областей, обрисованных в общих чертах с синей пунктирной линией. Область на левых перекрытиях другая область вертикально. Эти две области в нижней части не выравниваются с другими областями в их столбцах. Области не должны покрывать целую систему координат. Пиксели за пределами мозаичных областей отмечены как неактивные пиксели. Количество столбцов не должно быть больше 16.
Зависимости
Чтобы включить этот параметр, установите параметр Regions source на Property.
Number of regions — Количество входных портов области
целое число в области значений [1, 16]
Задайте количество входных портов области как целое число в области значений [1, 16].
Зависимости
Чтобы включить этот параметр, установите параметр Regions source на Input port.
