Введение

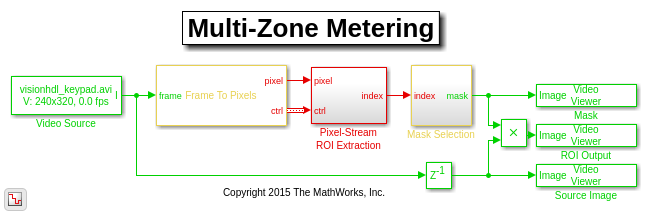

Систему MultizoneMeteringHDL.slx показывают ниже.

Зеленый и красные линии представляют обработку полной системы координат и обработку пиксельного потока, соответственно. Цветовое различие указывает на изменение в уровне изображений на ветви потоковой передачи модели. Этот переход уровня состоит в том, потому что пиксельный поток отослан за то же количество времени как полные видеокадры, и поэтому это передается на более высоком уровне.

В этом примере подсистема экстракции ROI Пиксельного Потока вычисляет среднее значение интенсивности более чем 12 предопределенных ROI в системе координат и выводит индекс (1-12), который соответствует самому освещенному ROI. Нисходящая подсистема Выбора Маски принимает этот индекс и выводит связанный бинарный рисунок маски. Бинарный рисунок маски применяется к исходному видео, чтобы отобразить только самый освещенный ROI и маску от других 11 ROI. Блок Delay в верхнем уровне модели используется, чтобы совпадать с задержкой, введенной обработкой пиксельного потока.

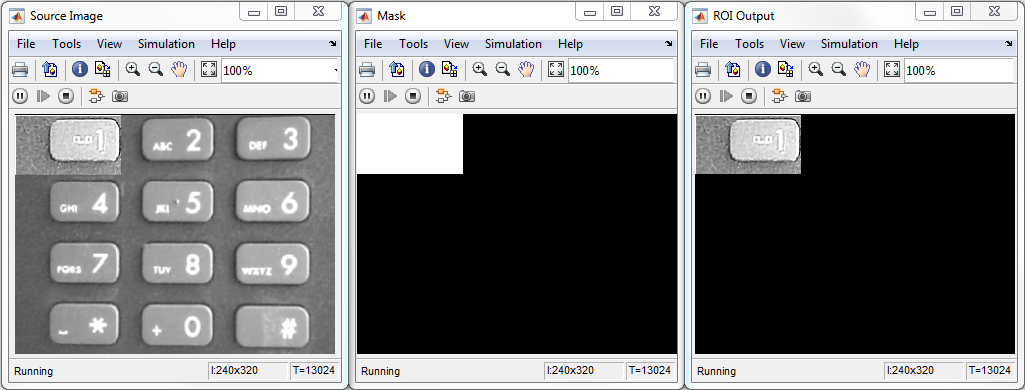

Одну систему координат исходного изображения, бинарного рисунка маски, и ROI выход, показывают слева направо в схеме ниже.

Можно сгенерировать HDL-код от подсистемы Экстракции ROI Пиксельного Потока.

Источник видеосигнала

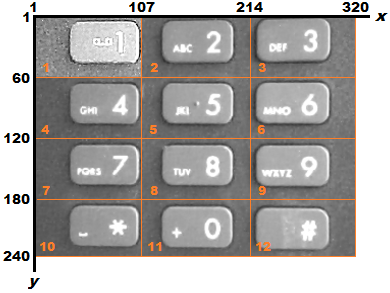

Формат видео составляет 240 пунктов. Каждая система координат состоит из 240 линий и 320 пикселей на строку. В этом примере видеокадры разделены на 12 неперекрывающихся прямоугольных ROI, обозначенных как ROI номер 1 - 12, как показано в схеме ниже. Каждый ROI включает один ключ входного изображения клавиатуры.

ROI номер 1 имеет 107 пикселей шириной и 60 пикселей высотой, и (x, y), координата его верхнего левого пикселя (1,1). ROI номер 2 имеет 107 пикселей шириной и 60 пикселей высотой, и координата его левого верхнего пикселя (108,1) и так далее. Первая система координат входного видео имеет более яркие пиксели в ROI номер 1, как показано выше. Вторая система координат имеет более яркие пиксели в ROI номер 2 и так далее.

Система координат к пикселям: генерация пиксельного потока

Система координат К Пикселям преобразует изображение полной системы координат в пиксельный поток. Чтобы симулировать эффект горизонтальных и вертикальных времен гашения обратного хода, найденных в реальных аппаратных системах видео, активное изображение увеличивается с неданными изображения. Для получения дополнительной информации о пиксельном протоколе потоковой передачи смотрите Пиксельный Интерфейс Потоковой передачи. Блок Frame To Pixels сконфигурирован как показано:

Номер поля компонентов определяется к 1 для входа полутонового изображения, и поле Формата видео составляет 240 пунктов, чтобы совпадать с тем из источника видеосигнала.

В этом примере Активная Видео область соответствует 240x320 матрица исходного изображения. Шесть других параметров, а именно, Общие пиксели на строку, Общие видео линии, Запуская активную линию, Заканчивая активную линию, Передний подъезд и Заднее крыльцо задают, сколько неданных изображения будет увеличено на четырех сторонах Активного Видео. Для получения дополнительной информации смотрите страницу с описанием блока Frame To Pixels.

Обратите внимание на то, что шаг расчета Источника видеосигнала определяется продуктом Общих пикселей на строку и Общих видео линий.

Экстракция ROI пиксельного потока

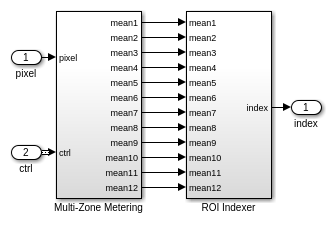

Подсистема Экстракции ROI Пиксельного Потока содержит две подсистемы, а именно, Мультизональное Измерение и Индексатор ROI.

Подсистема Измерения Мультизоны вычисляет среднее значение интенсивности по 12 предопределенным ROI. Получившиеся 12 средних значений передаются нисходящей подсистеме Индексатора ROI. Выходные параметры ROI Indexer индекс (1-12) ROI, который имеет максимальное среднее значение интенсивности (или эквивалентно, самый освещенный ROI) среди этих 12 кандидатов.

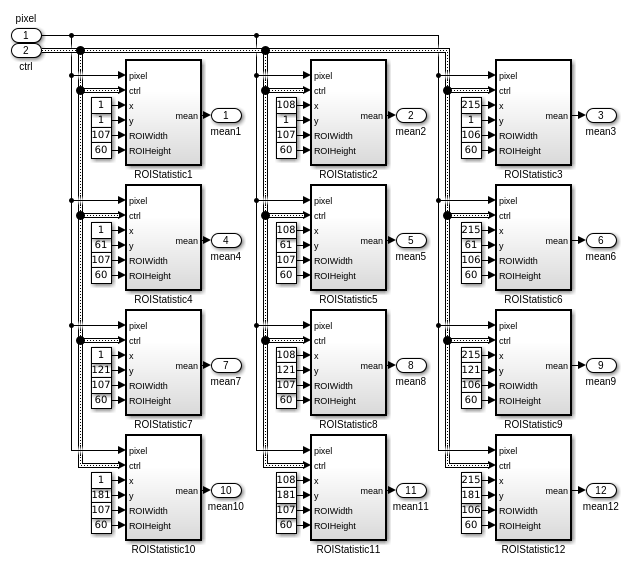

Структуру подсистемы Измерения Мультизоны показывают в схеме ниже.

Подсистема Измерения Мультизоны содержит 12 идентичных подсистем ROIStatistic. Каждый экземпляр ROIStatistic вычисляет среднее значение интенсивности по одному ROI. Все 12 подсистем ROIStatistic берут пиксель и ctrl как их первые два входных параметров. Остающиеся четыре входных параметров задают, какой ROI эта подсистема продолжает работать, и они отличаются от одной подсистемы до другого. Например, подсистема ROIStaticstic1 фокусируется на ROI номер 1 путем принятия (x, y) координата левого верхнего пикселя (1,1), ширина ROI 107, и высота 60. Точно так же подсистема ROIStaticstic12 фокусируется на ROI номер 12, чей (x, y) координата левого верхнего пикселя (215,181), и чья ширина и высота равняются 106 и 60, соответственно.

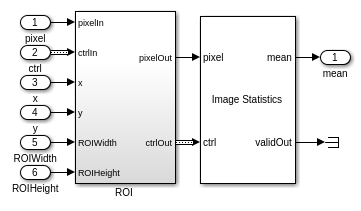

ROIStatistic1 - подсистемы ROIStatistic12 совместно используют ту же структуру, показанную ниже.

Это содержит подсистему ROI, сопровождаемую блоком Image Statistics. Подсистема ROI управляет управляющим сигналом исходного 240p изображения и создает управляющие сигналы, сопоставленные только с ROI, заданным (x, y) пара, ROIWidth и ROIHeight.

Выбор маски

Структуру подсистемы Выбора Маски показывают ниже.

Двенадцать рисунков маски доступны, соответствуя 12 различным ROI. Эти шаблоны маски показываются BM {1} к BM {12} в вышеупомянутой схеме. Когда вы открываете модель, модель загружает предопределенный массив ячеек BM в рабочую область. Маски являются бинарными изображениями с форматом видео на 240 пунктов. Для маски BM {n} (n=1,2..., 12), ROI номер n заполнен (белыми) пикселями логической единицы, и все другие 11 ROI заполнены (черными) пикселями логического ноля. На основе входа индекса (1-12), подсистема Выбора Маски выводит связанный бинарный рисунок маски.

Генерация HDL-кода

Проверять и сгенерировать HDL-код сослались в этом примере, у вас должна быть лицензия HDL Coder™.

Чтобы сгенерировать HDL-код, используйте следующую команду.

makehdl('MultizoneMeteringHDL/Pixel-Stream ROI Extraction')

Чтобы сгенерировать испытательный стенд, используйте следующую команду. Обратите внимание на то, что генерация испытательного стенда занимает много времени из-за большого размера данных. Можно хотеть уменьшать время симуляции прежде, чем сгенерировать испытательный стенд.

makehdltb('MultizoneMeteringHDL/Pixel-Stream ROI Extraction')
