RS Encoder

Закодируйте сообщение к кодовой комбинации RS

Библиотека:
Wireless HDL Toolbox / Выявление ошибок и Коррекция

Описание

Блок RS Encoder кодирует данные о сообщении к кодовой комбинации Тростника-Solomon (RS). Блок принимает данные о сообщении и samplecontrol шина и выходные символы данных о кодовой комбинации и samplecontrol шина.

Поскольку задержка блока варьируется, блок предоставляет выходному порту nextFrame, который указывает, когда блок готов принять новые данные о входном сигнале. Блок обеспечивает архитектуру, подходящую для генерации HDL-кода и аппаратного развертывания, и поддерживает сокращенные длины сообщения.

Можно использовать этот блок, чтобы смоделировать много кодов прямого исправления ошибок (FEC) системы связи. Блок поддерживает цифровую линию подписчика (DSL), WiMAX (802,16 м и e), широковещательный карманный компьютер цифрового видео (DVB-H) терминалы, ретрансляционный спутник цифрового видео (DVB-S) сервисы и сервисы ретрансляционного спутника цифрового видео к карманному компьютеру (DVB-SH) устройства ниже 3 МГц.

Порты

Входной параметр

развернуть все

`data` — Данные о входном сигнале
скаляр

Данные о входном сигнале в виде скаляра, представляющего один символ.

Входной размер слова должен быть беззнаковым целым, равным ceil(_log2 (Codeword length (N))). Для размера слова входных данных 3, параметром длины кодовой комбинации, Codeword length (N), должен быть 7.

double и single типы данных позволены для симуляции, но не для генерации HDL-кода.

Типы данных: double | single | uint8 | uint16 | fixed point

`ctrl` — Управляющие сигналы сопроводительный демонстрационный поток
`samplecontrol` шина

Управляющие сигналы, сопровождающие демонстрационный поток в виде samplecontrol шина. Шина включает startконец, и valid управляющие сигналы, которые указывают на контуры системы координат и валидность выборок.

start — Указывает на запуск входного кадра
end — Указывает на конец входного кадра
valid — Указывает, что данные по порту входа data допустимы

Для большего количества детали смотрите Демонстрационную Шину управления.

Типы данных: bus

Вывод

развернуть все

`data` — Закодированные данные о кодовой комбинации
скаляр

Закодированные данные о кодовой комбинации, возвращенные как скаляр. Эта ширина выходных данных - то же самое как ширина входных данных.

Типы данных: double | single | uint8 | uint16 | fixed point

`ctrl` — Управляющие сигналы сопроводительный демонстрационный поток
`samplecontrol` шина

Управляющие сигналы, сопровождающие демонстрационный поток, возвращенный как samplecontrol шина. Шина включает startконец, и valid управляющие сигналы, которые указывают на контуры системы координат и валидность выборок.

start — Указывает на запуск выходной системы координат
end — Указывает на конец выходной системы координат
valid — Указывает, что данные по порту выхода data допустимы

Для большего количества детали смотрите Демонстрационную Шину управления.

Типы данных: bus

`nextFrame` — Блокируйте готовый индикатор
скаляр

Блокируйте готовый индикатор, возвращенный как скаляр.

Блок устанавливает этот сигнал на 1 TRUE) когда блок готов принять запуск следующей системы координат. Если блок получает сигнал входа ctrl.start, в то время как nextFrame является 0 ложь), блок отбрасывает происходящую систему координат и начинает обрабатывать новые данные.

Типы данных: Boolean

Параметры

развернуть все

`Codeword length (N)` — Длина кодовой комбинации
7 (значение по умолчанию) | целое число в диапазоне от 7 до 65 535

Задайте длину кодовой комбинации.

Длина кодовой комбинации должна быть целым числом, равным 2^M – 1, где M является целым числом в диапазоне от 3 до 16. Для получения дополнительной информации о представлении данных для кодов RS смотрите Целочисленный формат (Только Тростник-Solomon).

`Message length (K)` — Длина сообщения
3 (значение по умолчанию) | целое число в диапазоне от 3 до (Codeword length (N) – `2`)

Задайте длину сообщения.

Для получения дополнительной информации о представлении данных для кодов RS смотрите Целочисленный формат (Только Тростник-Solomon).

`Source of primitive polynomial` — Примитивный полиномиальный источник
`Auto` (значение по умолчанию) | `Property`

Задайте источник примитивного полинома.

Выберите Auto задавать примитивный полином на основе значения параметров Codeword length (N). Степень примитивного полинома вычисляется как M = ceil(_log2 (Codeword length (N))).
Выберите Property задавать примитивный полином с помощью параметра Primitive polynomial.

`Primitive polynomial` — Примитивный полином
[1 0 1 1] (значение по умолчанию) | вектор строки двоичных знаков

Задайте вектор строки двоичных знаков представление примитивного полинома в порядке убывания степеней.

Для получения дополнительной информации о том, как задать примитивный полином, смотрите Примитивные Полиномы и Представления Элемента.

Зависимости

Чтобы включить этот параметр, установите параметр Source of primitive polynomial на Property.

`Source of B, the starting power for roots of the primitive polynomial` — Источник стартовой степени для корней примитивного полинома
`Auto` (значение по умолчанию) | `Property`

Задайте источник стартовой степени для корней примитивного полинома.

Выберите Auto использовать значение параметров B value по умолчанию, 1.
Выберите Property включить параметр B value.

`B value` — Стартовая степень для корней примитивного полинома
1 (значение по умолчанию) | положительное целое число

Задайте стартовую степень для корней примитивного полинома.

Зависимости

Чтобы включить этот параметр, установите параметр Source of B, the starting power for roots of the primitive polynomial на Property.

`Enable puncturing` — Проколите источник шаблона
`off` (значение по умолчанию) | `on`

Выберите этот параметр, чтобы включить параметр Puncture pattern vector.

`Puncture pattern vector` — Вектор прокола
[1; 1; 0; 0] (значение по умолчанию) | вектор столбца двоичных данных

Задайте вектор столбца двоичных данных из длины Codeword length (N) – Message length (N). Значение 1 указывает, что символ данных о блоке не проколот и остался неизменным от потока данных. Значение 0 указывает, что символ данных проколот или удален от потока данных.

Зависимости

Чтобы включить этот параметр, выберите параметр Enable puncturing.

Примеры модели

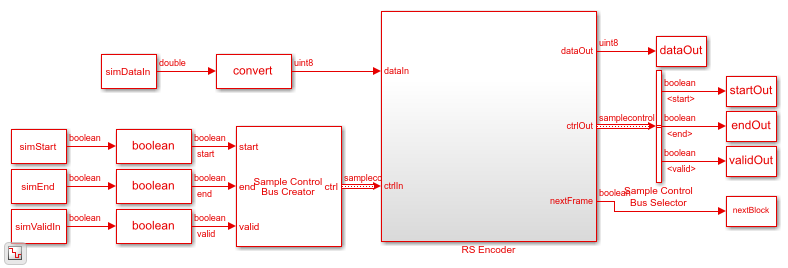

Закодируйте сообщение к кодовой комбинации RS

Используйте блок RS Encoder, чтобы закодировать сообщение к кодовой комбинации Тростника-Solomon (RS). В этом примере набор случайных входных систем координат сгенерирован и предоставлен comm.RSEncoder функция. Используя whdlFramesToSamples функция, эти системы координат преобразованы в выборки и предоставлены, как введено блоку RS Encoder. Выход блока RS Encoder затем по сравнению с выходом comm.RSEncoder функционируйте, чтобы проверять, является ли закодированная выходная кодовая комбинация для данного входного сигнала тем же самым. По умолчанию опция прокалывания отключена в этом примере. Чтобы позволить проколоть, установите значение прокалывания к true. Эта модель в качестве примера поддерживает генерацию HDL-кода для подсистемы Энкодера RS.

Алгоритмы

развернуть все

Блок RS Encoder кодирует данные о сообщении длины K в кодовую комбинацию RS длины N. Блок требует, чтобы минимальный разрыв N – такты K добавил N – продолжительность четности K к данным о сообщении длины K. Во время них N – такты продолжительности четности K, блок не принимает новые данные. Так, минимальной длительностью между сообщениями должен быть N – такты K.

Каждый start сигнал, который высок, указывает на запуск нового сообщения. Когда несколько start высокие сигналы существуют, блок принимает только последний start сигнал.
start и end высокие сигналы допустимы только когда valid сигнал блока высок.
Блок принимает end сигналы с соответствующим start сигнал. В случае нескольких end высокие сигналы, блок принимает только первый end высоко предупредите, и игнорирует остающийся end высокие сигналы.

Задержка

Этот рисунок показывает демонстрационный выход блока RS Encoder с задержкой согласно настройке стандарта DVB-S, Codeword length (N) и значениям параметров Message length (K), заданным как 255 и 239, соответственно, и с прокалыванием отключенного. В этом случае задержка блока является 1 тактом.

Производительность

Эффективность синтезируемого HDL-кода меняется в зависимости от вашей цели и опций синтеза. Типом входных данных, используемым для генерации HDL-кода, является fixdt(0,8,0).

Эта таблица показывает результаты синтеза данных ресурсов и данных о производительности при использовании блока с Codeword length (N) и значениями параметров Message length (K), заданными как 255 и 239, соответственно. Сгенерированный HDL предназначен на оценочную плату Xilinx^® Zynq^®-7000 ZC706. Проект достигает тактовой частоты 440 МГц.

Ресурс	Используемый номер
LUTs	237
Регистры	154
DSPS	0
Блокируйте RAM	7.5

Ссылки

[1] Ивовый прут, системы контроля ошибок Стивена Б. для цифровой связи и устройства хранения данных. Englewood Cliffs, NJ: Prentice Hall, 1995.

[2] Кларк, Джордж К. и J. Затвор Каин. Кодирование с коррекцией ошибок для цифровой связи. Приложения коммуникационной теории. Нью-Йорк: нажатие пленума, 1981.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Этот блок поддерживает генерацию кода C/C++ для акселератора Simulink^® и быстрых режимов Accelerator и для генерации компонента DPI.

Генерация HDL-кода
Сгенерируйте Verilog и код VHDL для FPGA и проекты ASIC с помощью HDL Coder™.

HDL Coder™ обеспечивает дополнительные параметры конфигурации, которые влияют на реализацию HDL и синтезируемую логику.

Архитектура HDL

Этот блок имеет одну, архитектуру HDL по умолчанию.

Свойства блока HDL

ConstrainedOutputPipeline	Количество регистров, чтобы поместить при выходных параметрах путем перемещения существующих задержек в рамках проекта. Распределенная конвейеризация не перераспределяет эти регистры. `Значением по умолчанию является 0`. Для получения дополнительной информации смотрите ConstrainedOutputPipeline (HDL Coder).
InputPipeline	Количество входных настроек канала связи, чтобы вставить в сгенерированный код. Распределенная конвейеризация и ограниченная выходная конвейеризация могут переместить эти регистры. `Значением по умолчанию является 0`. Для получения дополнительной информации смотрите InputPipeline (HDL Coder).
OutputPipeline	Количество выходных настроек канала связи, чтобы вставить в сгенерированный код. Распределенная конвейеризация и ограниченная выходная конвейеризация могут переместить эти регистры. `Значением по умолчанию является 0`. Для получения дополнительной информации смотрите OutputPipeline (HDL Coder).
