802.11n ссылка в Simulink
В этом примере показано, как симулировать ссылку IEEE® 802.11n™ HT в Simulink® с WLAN Toolbox™.
Введение
802.11n ссылка HT [1] с исчезающим каналом симулирована в этой модели. Несколько пакетов передаются через канал TGn MIMO 2 на 2, демодулируемый и восстановленный PSDUs. PSDUs сравниваются с переданными, чтобы определить пакетный коэффициент ошибок. Пакетное обнаружение, временная синхронизация, несущая частота возместила коррекцию, и отслеживание экспериментального этапа выполняются приемником.
Блок MATLAB function позволяет функциям MATLAB® использоваться в модели Simulink. В этом примере 802.11n ссылка моделируется в Simulink при помощи блоков MATLAB function, чтобы вызвать функции WLAN Toolbox. Для эквивалента 802.11n симуляция в MATLAB смотрите пример 802.11n Пакетная Симуляция Коэффициента ошибок для 2x2 Канал TGn.
Структура примера
Модель имеет четыре основных части:
Передатчик: Генерирует случайный PSDU и создает 802.11n пакет HT.
Канал: Моделирует TGn 2x2 канал MIMO с AWGN.
Приемник: Восстанавливает переданный PSDU путем выполнения пакетного обнаружения, время и синхронизация частоты, оценка канала MIMO и демодуляция PSDU и декодирование.
Анализ: Сравнивает переданный и восстановленный PSDUs, чтобы определить пакетный коэффициент ошибок и отображает компенсируемые символы.
Следующие разделы описывают передатчик и приемник более подробно.
Передатчик

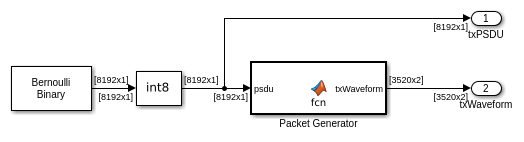

Блок Transmitter создает случайный PSDU и кодирует биты, чтобы создать одну пакетную форму волны. wlanWaveformGenerator функция вызвана в блоке Packet Generator, чтобы сгенерировать форму волны для пакета. Период неактивности добавляется после каждого пакета, чтобы создать периодические пакеты.
Приемник

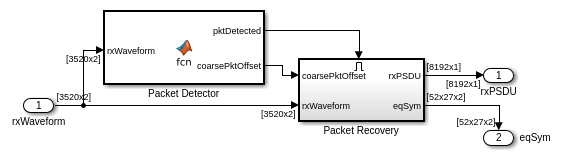

Приемник имеет два компонента: пакетное обнаружение и пакетное восстановление.
wlanPacketDetect функция вызвана в блоке Packet Detector. Если пакет обнаруживается, Пакетной подсистеме Восстановления позволяют обработать обнаруженный пакет.

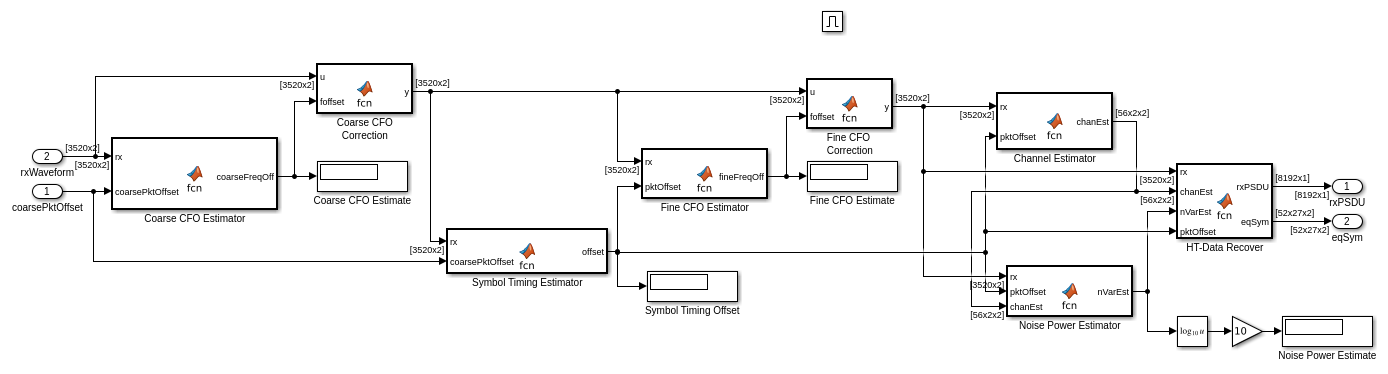

Пакетная обработка подсистемы Восстановления состоит из следующих шагов:
Крупное смещение несущей частоты оценивается и корректируется.
Прекрасная временная синхронизация устанавливается.
Прекрасное смещение несущей частоты оценивается и корректируется.
HT-LTF извлечен из синхронизируемой полученной формы волны. HT-LTF является демодулируемым OFDM, и оценка канала выполняется.
Поле данных HT извлечено из синхронизируемой полученной формы волны.
Шумовая оценка выполняется с помощью демодулируемых пилотов поля данных.
PSDU восстанавливается с помощью извлеченного поля, канала и шумовых оценок степени.
Результаты и отображения

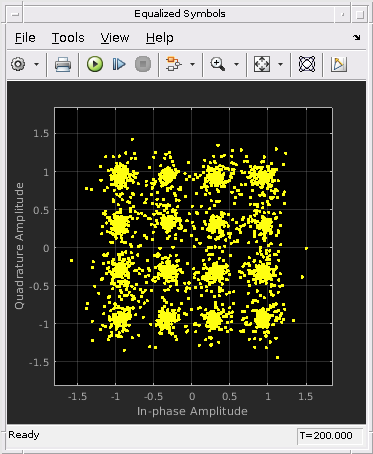

Когда симуляция запущена, пакетный коэффициент ошибок отображен. Это обновляется после того, как каждый пакет обрабатывается. Компенсируемые символы данных также отображены для каждого обработанного пакета. По умолчанию 200 пакетов симулированы.
Исследование примера
Попытайтесь изменить сигнал в шумовое отношение (ОСШ) в блоке канала AWGN. Уменьшение ОСШ увеличивает пакетный коэффициент ошибок и шум, видимый в компенсируемом созвездии символа. Соедините параметры, такие как схема модуляции и кодирования (MCS), количество передачи и получите антенны, и пространственно-временные потоки могут быть изменены в блоке Model Parameters.
Выбранная библиография
Станд. IEEE 802.11™-2012 Стандарт IEEE для Информационных технологий - Телекоммуникаций и обмена информацией между системами - Локальными сетями и городскими компьютерными сетями - Конкретными требованиями - Часть 11: Беспроводное Среднее управление доступом (MAC) LAN и Физический уровень (PHY) Технические требования.
