Тест и измерение

5G генерация сигналов NR, визуализация и анализ эффективности передатчика

5G Toolbox™ предусматривает возможности генерации сигналов и анализа.

  • Сгенерируйте, повредите и визуализируйте восходящие и нисходящие формы волны, тестовые модели и FRCs программно или при помощи приложения 5G Waveform Generator.

  • Проанализируйте качество формы волны и получите метрики. Например, можно измерить величину вектора ошибок (EVM), смежное отношение утечки канала (ACLR), и получить метрики качества на основе опорных сигналов информации о состоянии канала (CSI-RS).

  • Охарактеризуйте удар нарушений RF в передатчиках NR и приемниках.

  • Выполните агрегацию поставщика услуг (CA): сгенерируйте, агрегируйте и демодулируйте несколько 5G поставщики услуг NR.

Приложения

5G Waveform GeneratorСоздайте, повредите, визуализируйте и экспортируйте 5G формы волны NR

Функции

развернуть все

nrWaveformGeneratorСгенерируйте 5G форма волны NR
nrDLCarrierConfigПараметры конфигурации формы волны нисходящего канала 5G
nrSCSCarrierConfigПараметры конфигурации поставщика услуг SCS для генерации сигналов 5G
nrWavegenBWPConfigПараметры конфигурации BWP для генерации сигналов 5G
nrWavegenSSBurstConfigSS разрывают параметры конфигурации для генерации сигналов 5G
nrWavegenPDSCHConfigПараметры конфигурации PDSCH для генерации сигналов 5G
nrPDSCHDMRSConfigПараметры конфигурации PDSCH DM-RS
nrPDSCHPTRSConfigПараметры конфигурации PDSCH PT-RS
nrCORESETConfigУправляйте набором ресурсов (CORESET) параметры конфигурации
nrSearchSpaceConfigПространство поиска установило параметры конфигурации
nrWavegenPDCCHConfigПараметры конфигурации PDCCH для генерации сигналов 5G
nrWavegenCSIRSConfigПараметры конфигурации CSI-RS для генерации сигналов 5G
nrWaveformGeneratorСгенерируйте 5G форма волны NR
nrULCarrierConfigПараметры конфигурации формы волны восходящего канала 5G
nrSCSCarrierConfigПараметры конфигурации поставщика услуг SCS для генерации сигналов 5G
nrWavegenBWPConfigПараметры конфигурации BWP для генерации сигналов 5G
nrWavegenPUSCHConfigПараметры конфигурации PUSCH для генерации сигналов 5G
nrPUSCHDMRSConfigПараметры конфигурации PUSCH DM-RS
nrPUSCHPTRSConfigПараметры конфигурации PUSCH PT-RS
nrWavegenSRSConfigПараметры конфигурации SRS для генерации сигналов 5G

Рекомендуемые примеры

5G NR Downlink Vector Waveform Generation

5G нисходящий канал NR векторная генерация сигналов

Создайте смешанную нумерологию формы волны DL, содержащие пакет SS, PDSCH, PDCCH и CSI-RS.

Открыть скрипт
5G NR Uplink Vector Waveform Generation

5G восходящий канал NR векторная генерация сигналов

Создайте смешанную нумерологию формы волны UL, содержащие PUSCH и SRS.

Открыть скрипт
5G NR Uplink with PUCCH Vector Waveform Generation

5G восходящий канал NR с векторной генерацией сигналов PUCCH

Создайте смешанную нумерологию формы волны UL, содержащие PUSCH, PUCCH и SRS.

Открыть скрипт
5G NR-TM and FRC Waveform Generation

5G NR-TM и генерация сигналов FRC

Используйте код MATLAB®, чтобы сгенерировать стандартно-совместимый 5G тестовые модели NR, передать в нисходящем направлении FRCs и восходящий FRCs для FR1 и FR2.

Скрипт Open Live Script
App-Based 5G Waveform Generation

Основанная на приложении генерация сигналов 5G

Используйте приложение 5G Waveform Generator, чтобы сгенерировать 5G NR восходящие и нисходящие формы волны, тестовые модели, передать в нисходящем направлении FRCs и восходящий FRCs для FR1 и FR2.

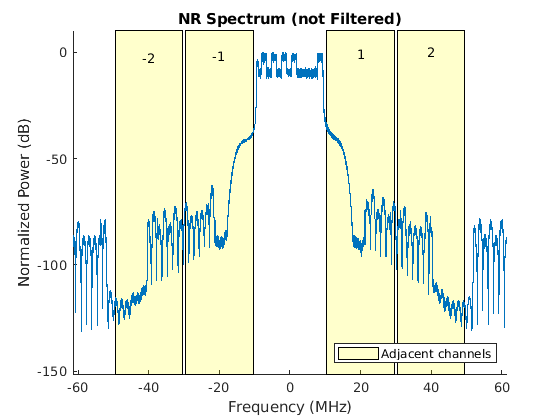

5G NR Downlink ACLR Measurement

5G нисходящий канал NR измерение ACLR

Измерьте ACLR для 5G тестовые модели NR в FR1 и FR2.

Скрипт Open Live Script

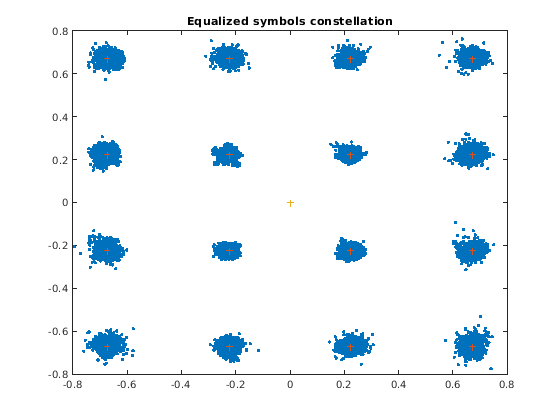

EVM Measurement of 5G NR PDSCH Waveforms

Измерение EVM 5G формы волны NR PDSCH

Измерьте EVM NR-TM или форм волны NR FRC с фазой шумовые и нарушения нелинейности без памяти.

Открыть скрипт

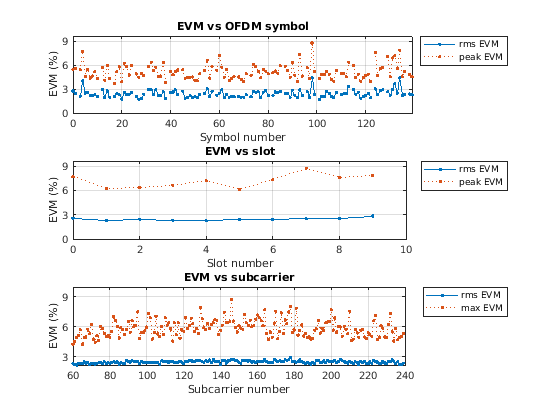

EVM Measurement of 5G NR PUSCH Waveforms

Измерение EVM 5G формы волны NR PUSCH

Измерьте EVM форм волны PUSCH FRC с фазой шумовые и нарушения нелинейности без памяти.

Открыть скрипт
5G NR Downlink Carrier Aggregation, Demodulation, and Analysis

5G агрегация поставщика услуг нисходящего канала NR, демодуляция и анализ

Сгенерируйте, агрегируйте и демодулируйте несколько 5G, NR передает в нисходящем направлении поставщиков услуг.

Скрипт Open Live Script

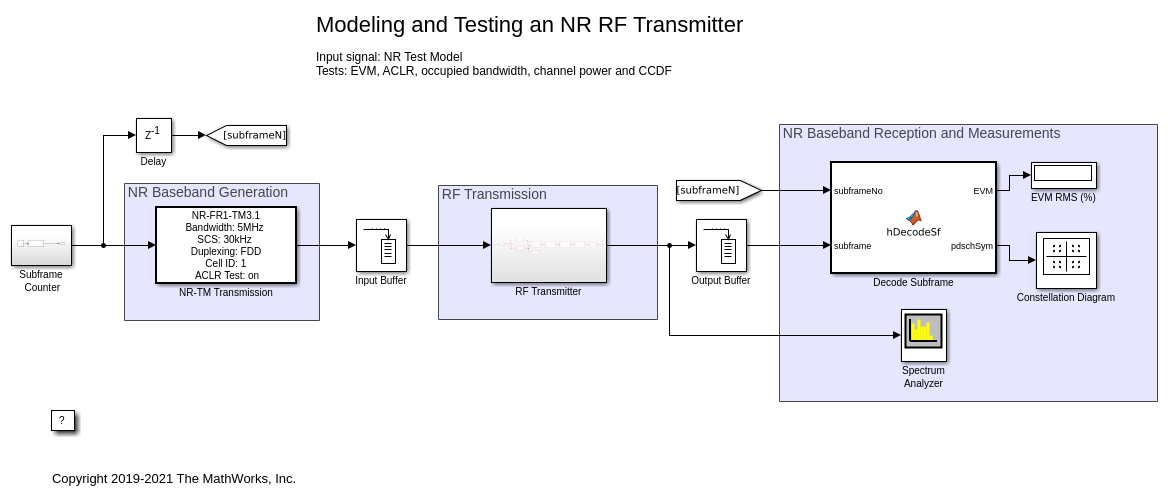

Modeling and Testing an NR RF Transmitter

Моделирование и тестирование передатчика RF NR

Охарактеризуйте удар нарушений RF, таких как неустойчивость IQ, шум фазы и нелинейность PA в передатчике RF NR.

Открытая модель

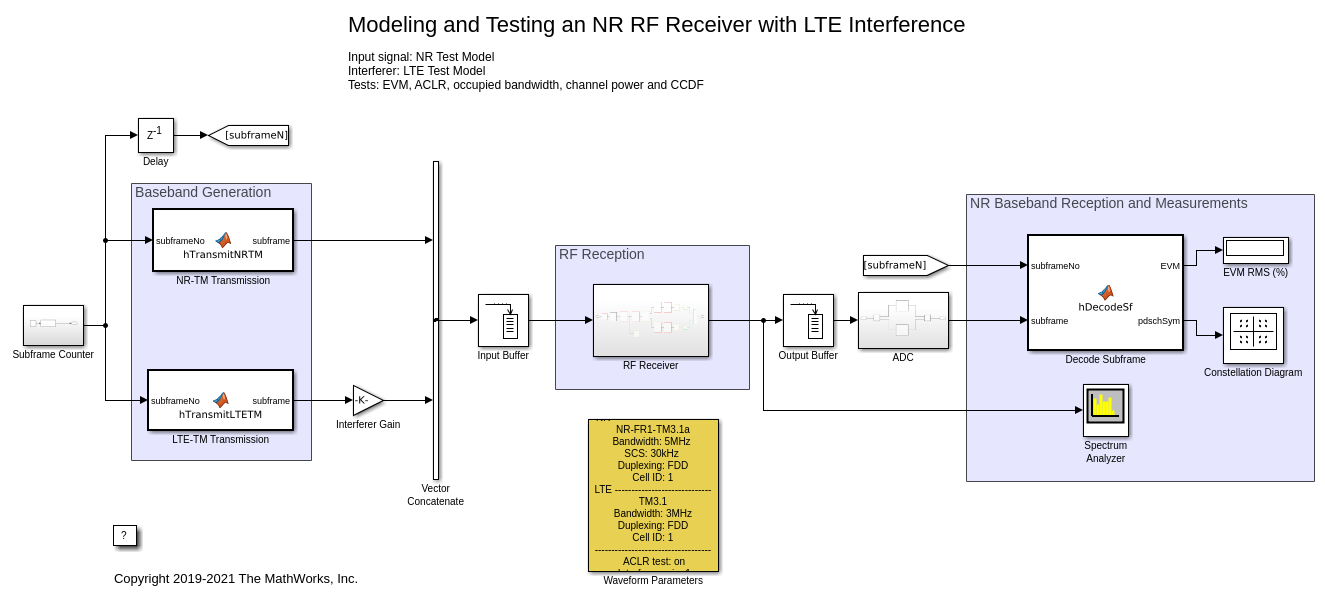

Modeling and Testing an NR RF Receiver with LTE Interference

Моделирование и тестирование приемника RF NR с интерференцией LTE

Охарактеризуйте удар нарушений RF форм волны NR-TM при сосуществовании с формами волны LTE.

Открытая модель

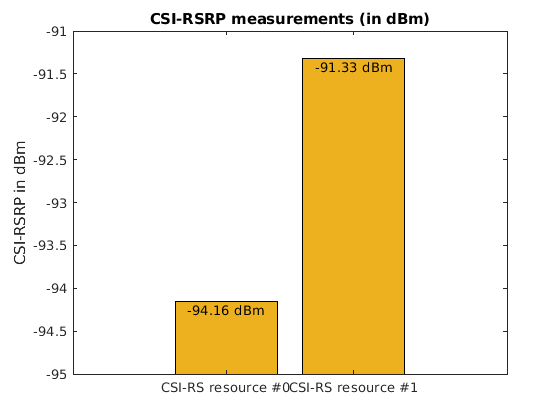

5G NR CSI-RS Measurements

5G измерения NR CSI-RS

Узнать, как измерять CSI-RSRP, CSI-RSSI и CSI-RSRQ с помощью CSI-RS.

Скрипт Open Live Script
