COESA Atmosphere Model

Реализуйте 1976 COESA более низкая атмосфера

  • Библиотека:
  • Aerospace Blockset / Среда / Атмосфера

  • COESA Atmosphere Model block

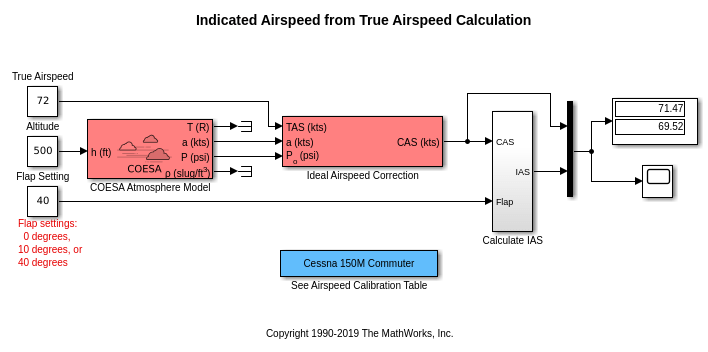

Описание

Блок COESA Atmosphere Model реализует математическое представление 1 976 Комитетов по Расширению Стандартной Атмосферы (COESA) стандарт, Соединенных Штатов понижает атмосферные значения для абсолютной температуры, давления, плотности и скорости звука для входной высоты геопотенциала.

COESA Atmosphere Model, Non-Standard Day 210C и блоки Non-Standard Day 310 являются идентичными блоками. Когда сконфигурировано для COESA Atmosphere Model, блок реализует математическое представление COESA. Когда сконфигурировано для Non-Standard Day 210C, блок реализует климатические данные MIL-STD-210C. Когда сконфигурировано для Non-Standard Day 310, блок реализует MIL-HDBK-310 климатические данные.

Ниже 32 000 метров (приблизительно 104 987 футов) американская Стандартная Атмосфера идентична со Стандартной Атмосферой Международной организации гражданской авиации (ICAO).

Метки порта блока COESA Atmosphere Model изменяются на основе модулей ввода и вывода, выбранных из списка Units.

Ограничения

Ниже геопотенциальной высоты 0 м (0 футов) и выше геопотенциальной высоты 84 852 м (приблизительно 278 386 футов), температурные значения экстраполируются линейно, и значения давления экстраполируются логарифмически. Плотность и скорость звука вычисляются с помощью совершенного газового отношения.

Порты

Входной параметр

развернуть все

Геопотенциальная высота в виде скаляра или массива, в заданных модулях.

Типы данных: double

Вывод

развернуть все

Температура в виде скаляра или массива, в заданных модулях.

Типы данных: double

Скорость звука в виде скаляра или массива, в заданных модулях.

Типы данных: double

Давление воздуха в виде скаляра или массива, в заданных модулях.

Типы данных: double

Плотность воздуха в виде скаляра или массива, в заданных модулях.

Типы данных: double

Параметры

развернуть все

Модули ввода и вывода в виде:

Модули

Высота

Температура

Скорость звука

Давление воздуха

Плотность воздуха

Metric (MKS)

Метры

Кельвин

Метры в секунду

Паскаль

Килограммы на кубический метр

English (Velocity in ft/s)

Футы

Степени Rankine

Ноги в секунду

Сила фунта на квадратный дюйм

Отложите на кубический фут

English (Velocity in kts)

Футы

Степени Rankine

Узлы

Сила фунта на квадратный дюйм

Отложите на кубический фут

Программируемое использование

Параметры блоков: units
Ввод: символьный вектор
Значения: 'Metric (MKS)' | 'English (Velocity in ft/s)' | 'English (Velocity in kts)'
Значение по умолчанию: 'Metric (MKS)'

Тип модели атмосферы в виде 1976 COESA-extended U.S. Standard Atmosphere, MIL-HDBK-310, или MIL-STD-210C. Для MIL-HDBK-310 и MIL-STD-210C опции:

MIL-HDBK-310

Этот выбор соединяется с блоком Non-Standard Day 310. Смотрите ссылку блока для получения дополнительной информации. Выбор MIL-HDBK-310 включает параметрам Atmospheric model type, Extreme parameter, Frequency of occurrence и Altitude of extreme value.

MIL-STD-210C

Этот выбор соединяется с блоком Non-Standard Day 210C. Смотрите ссылку блока для получения дополнительной информации. Выбор MIL-HDBK-310 включает параметрам Atmospheric model type, Extreme parameter, Frequency of occurrence и Altitude of extreme value.

Зависимости

Выбор MIL-HDBK-310 или MIL-STD-210C включает эти параметры:

  • Atmospheric model type

  • Extreme parameter

  • Frequency of occurrence

  • Altitude of extreme value

Программируемое использование

Параметры блоков: spec
Ввод: символьный вектор
Значения: '1976 COESA-extended U.S. Standard Atmosphere' | 'MIL-HDBK-310' | 'MIL-STD-210C'
Значение по умолчанию: '1976 COESA-extended U.S. Standard Atmosphere'

Представление атмосферного типа модели в виде:

ProfileРеалистические атмосферные профили сопоставлены с экстремальными значениями на заданных высотах. Рекомендуемый для симуляции транспортных средств, вертикально пересекающих атмосферу или когда общее влияние атмосферы необходимо.
EnvelopeЭкстремальное значение использования атмосферные значения на каждой высоте. Рекомендуемый для транспортных средств только горизонтально пересечение атмосферы без большого изменения в высоте.

Зависимости

  • Выбор MIL-HDBK-310 или MIL-STD-210C для Specification параметр включает этот параметр.

  • Выбор Profile включает параметр Attitude of extreme value.

Программируемое использование

Параметры блоков: model
Ввод: символьный вектор
Значения: 'Profile' | 'Envelope'
Значение по умолчанию: 'Profile'

Атмосферный параметр, который является экстремумом.

Зависимости

  • Выбор MIL-HDBK-310 или MIL-STD-210C для Specification параметр включает этот параметр.

  • High pressure и Low pressure опции появляются только, когда Atmospheric model type установлен в Envelope.

Программируемое использование

Параметры блоков: profile_var
Ввод: символьный вектор
Значения: 'High temperature' | 'Low temperature' | 'High density' | 'Low density' | 'High pressure' | 'Low pressure'
Значение по умолчанию: 'High temperature'

Процент времени значения произошел бы.

Зависимости

  • Выбор MIL-HDBK-310 или MIL-STD-210C для Specification параметр включает этот параметр.

  • Extreme values, 5%, и 20% доступны только когда Envelope выбран для Атмосферного типа модели.

  • 1% и 10% всегда доступны.

Программируемое использование

Параметры блоков: profile_percent
Ввод: символьный вектор
Значения: 'Extreme values'| '1%' | '5%' | '10%' | '20%'
Значение по умолчанию: '1%'

Геометрическая высота, на которой экстремумы происходят в виде 5 km (16404 ft), 10 km (32808 ft), 20 km (65617 ft), 30 km (98425 ft), или 40 km (131234 ft).

Зависимости

Этот параметр появляется, если Atmospheric model type установлен в Profile.

Программируемое использование

Параметры блоков: profile_alt
Ввод: символьный вектор
Значения: 5 km (16404 ft) | 10 km (32808 ft) | 20 km (65617 ft) | 30 km (98425 ft) | 40 km (131234 ft)
Значение по умолчанию: 40 km (131234 ft)

Из области значений блокируйтесь, поведение в виде следует.

ДействиеОписание

None

Никакое действие.

Warning

Предупреждая в Диагностическом Средстве просмотра, симуляция модели продолжается.

Error (значение по умолчанию)

MATLAB® возвращает исключение, остановки симуляции модели.

Программируемое использование

Параметры блоков: action
Ввод: символьный вектор
Значения: 'None' | 'Warning' | 'Error'
Значение по умолчанию: 'Warning'

Ссылки

[1] Американская стандартная атмосфера., Вашингтон, округ Колумбия: американская государственная типография, 1976.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.
