Если введено к Audio Device Writer блок имеет тип данных double или single, блок отсекает значения вне области значений [–1, 1]. Для других типов данных позволенный входной диапазон является [min, макс.] заданного типа данных.

Типы данных: single | double | int16 | int32 | uint8

Это выходы порта количество демонстрационной недогрузки при записи системы координат данных (одна входная матрица).

Зависимости

Чтобы включить этот порт, выберите параметр Output number of samples underrun.

Типы данных: uint32

ASIO и драйверы WASAPI не обеспечивают преобразование частоты дискретизации. Для ASIO и драйверов WASAPI, предоставьте аудиопоток частоту дискретизации, поддержанную вашим аудио устройством.

Этот параметр применяется только на машины Windows. Машины Linux всегда используют драйвер ALSA. Mac обрабатывает машинным способом, всегда используют драйвер CoreAudio.

Чтобы задать значения Driver не по умолчанию, необходимо установить Audio Toolbox™. Если тулбокс не установлен, определение, что значения Driver не по умолчанию возвращают ошибку.

Список устройств заполняется с устройствами, доступными на вашем компьютере.

Эта кнопка открывает диалоговое окно, которое перечисляет ваш выбранный драйвер аудио, полное имя вашего аудио устройства и максимальные выходные каналы для вашей настройки. Например:

Когда вы выбираете этот параметр, блок наследовал свою частоту дискретизации от входного сигнала. Когда вы очищаете этот параметр, вы задаете частоту дискретизации в Sample rate (Hz).

Возможная область значений Sample rate (Hz) зависит от вашего аудио оборудования.

Зависимости

Чтобы включить этот параметр, очистите параметр Inherit sample rate from input.

Прежде, чем выполнить цифро-аналоговое преобразование, входные данные брошены к типу данных, заданному этим параметром.

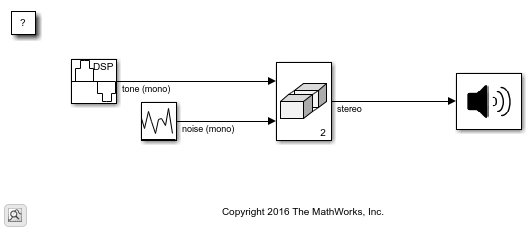

Когда вы выбираете этот параметр, блок использует отображение значения по умолчанию между столбцами матричного входа с этим блоком и каналами вашего устройства. Когда вы очищаете этот параметр, вы задаете отображение в Device output channels.

Отображение не по умолчанию между столбцами матричного входа с блоком Audio Device Writer и каналами устройства вывода в виде скаляра или вектора. Например:

Если Device output channels задан как 1:3то:

Если Device output channels задан как [3,1,2]то:

Зависимости

Чтобы включить этот параметр, очистите параметр Use default mapping between columns of input of this block and sound card’s output channels.

Когда вы выбираете этот параметр, выходной порт добавляется к блоку. Выходы порта количество демонстрационной недогрузки при записи системы координат данных (одна входная матрица).
