Baseband File Writer

Запишите сгенерированные модулированные сигналы в файл

расширьте все на странице
  • Библиотека:

  • Communications Toolbox / Приемники Коммуникации

  • Baseband File Writer block

Описание

Блок Baseband File Writer пишет сгенерированный модулированный сигнал в определенный тип двоичного файла. Сгенерированные модулированные сигналы обычно вниз преобразуются от ненулевой центральной частоты до 0 Гц. Частота дискретизации, которая определяется шагом расчета входного сигнала и форматом кадра и центральной частотой, сохранена, когда сигнал записан в файл.

Порты

Входной параметр

развернуть все

Этот порт принимает, что сгенерированный модулированный сигнал сохранен под именем файла, заданным параметром Baseband file name. Сохраненный сигнал является всегда комплексным.

Типы данных: single | double
Поддержка комплексного числа: Да

Параметры

развернуть все

Задайте имя основополосного файла как вектор символов.

Чтобы задать местоположение, где файл сохранен, нажмите Browse.

Задайте центральную частоту в Гц как неотрицательный скаляр.

Задайте данные, описывающие сгенерированный модулированный сигнал как структуру. Если сигнал не имеет никаких описательных данных, этот параметр является пустой структурой. Структура может содержать любое количество полей. Имена полей не имеют никаких ограничений, но значения полей должны быть числовыми, логическими, или символьными типами данных, имеющими любую размерность.

Задайте номер, чтобы записать. Если этим параметром является inf, все выборки сохранены. В противном случае только последние выборки N сохранены, где N задан этим параметром.

Code generation

На первом запуске модели симулируйте и сгенерируйте код для блока с помощью только функции MATLAB®, поддерживаемые для генерации кода. Если структура блока не изменяется, последующие запуски модели не регенерируют код.

Interpreted execution

Симулируйте модель с помощью всех поддерживаемых функций MATLAB. Выбор этой опции может замедлить эффективность симуляции.

Примеры модели

Write Baseband Signal to File in Simulink

Запишите сгенерированный модулированный сигнал в файл в Simulink

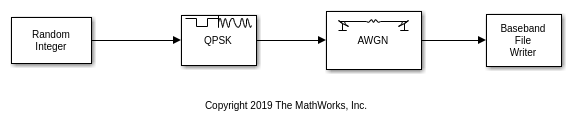

Сгенерируйте и запишите модулируемый QPSK сигнал в файл. Затем считайте файл и постройте схему созвездия сигнала.

Характеристики блока

Типы данных

double | integer | single

Многомерные сигналы

no

Сигналы переменного размера

no

Советы

  • Блок Baseband File Writer пишет сгенерированные модулированные сигналы в несжатые двоичные файлы. Чтобы совместно использовать эти файлы, можно сжать их до zip-файла с помощью zip функция. Для получения дополнительной информации смотрите, Создают и Извлечение из Архивов zip.
