FM Modulator Baseband
Модулируйте с использованием FM метода
- Библиотека:
Communications Toolbox / Модуляция / Аналоговая Полосовая модуляция
Описание
Блок FM Modulator Baseband применяет частотную модуляцию к действительному входному сигналу и возвращает сигнал комплексного выхода.
Порты
Входной параметр
Вывод
Параметры

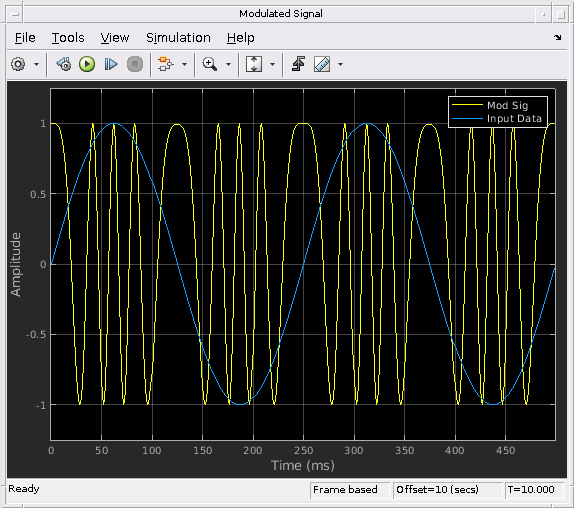

Примеры модели
Характеристики блока
Типы данных |
|
Многомерные сигналы |
|
Сигналы переменного размера |
|
Алгоритмы
Представляйте модулируемый сигнал полосы пропускания частоты, Y(t), как
где A является амплитудой поставщика услуг, fc является несущей частотой, x(τ) является входным сигналом основной полосы, и fΔ является отклонением частоты в Гц. Отклонение частоты является максимальным сдвигом от fc в одном направлении, принимая |x(t) | ≤ 1.
Основополосный сигнал FM может быть выведен из представления полосы пропускания downconverting это fc, таким образом что
Удаление компонента в-2fc от ys(t) оставляет представление сгенерированного модулированного сигнала, y(t), который описывается как
Выражение для y(t) переписано как
где , который подразумевает, что входной сигнал является масштабированной версией производной фазы, ϕ(t).
Основополосный демодулятор задержки используется, чтобы восстановить входной сигнал с y(t).
Задержанная и спрягаемая копия полученного сигнала вычтена из самого сигнала,
где T является периодом расчета. В дискретных терминах, wn =w(nT), и
vn сигнала является аппроксимативной производной ϕn, такого что vn ≈ xn.
Ссылки
[1] Chakrabarti, я. H., и я, Hatai. “Новый Высокоэффективный Цифровой Модулятор FM и Демодулятор для Программно определяемого Радио и Его Реализации FPGA”. Международный журнал Реконфигурируемого Вычисления. Издание 2011, № 10.1155/2011, 2011, p. 10.
[2] Taub, Герберт и Дональд Л. Шиллинг. Принципы Систем связи. Нью-Йорк: McGraw-Hill, 1971, стр 142–155.
