Соедините бюджетный анализ
В проекте ссылок радиосвязей между двумя сайтами, проблемами области значений, пропускной способности и полученного качества сигнала имеют жизненное значение для системного инженера. Соедините бюджетные аналитические счета на все прибыли и убытки в линии связи. Некоторые факторы и проектные решения, такие как длина пути распространения, поляризация сигнала, и кабель канала антенны, ухудшают качество сигнала, в то время как другие, такие как усилитель мощности и размер антенны, могут увеличить переданную силу сигнала.

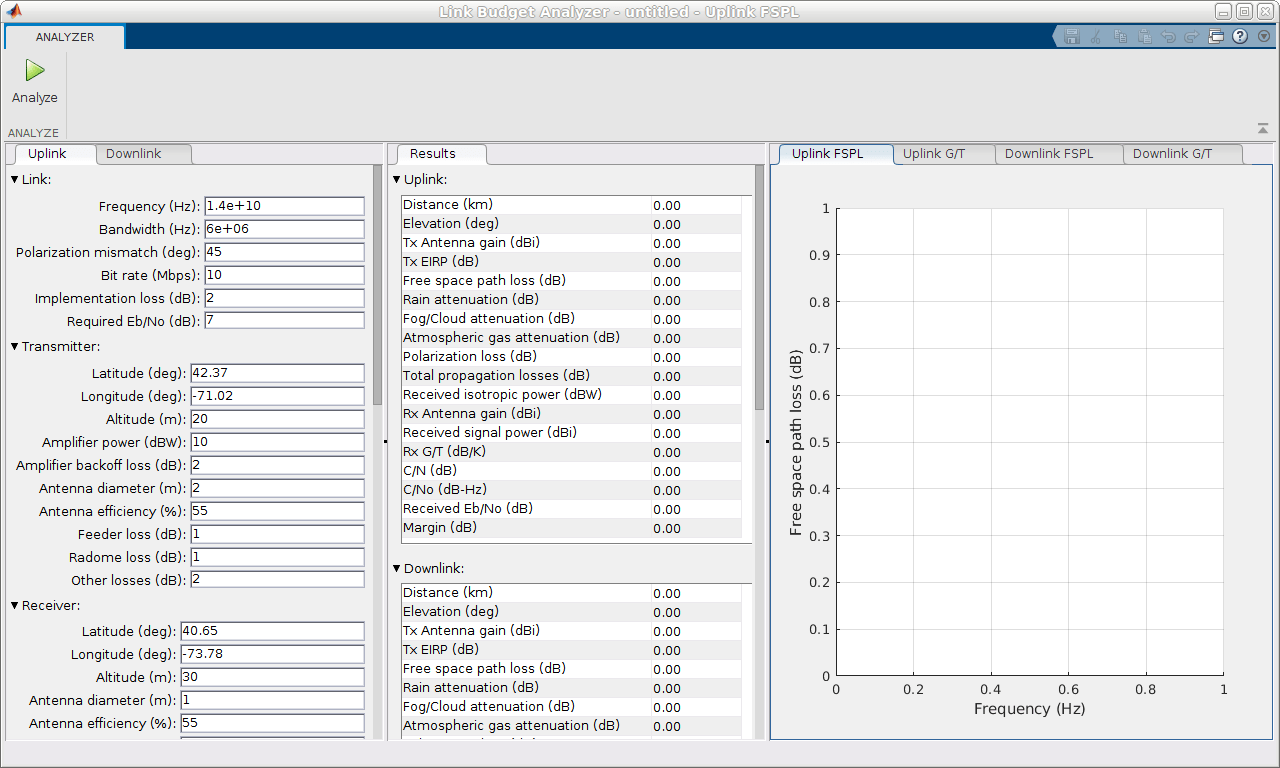

Этот пример использует linkBudgetAnalyzer приложение, чтобы свести в таблицу системные параметры и вычислить прибыли и убытки та производительность системы удара. Отдельные вкладки задают настройки для Восходящего канала и Нисходящего канала. После определения восходящих и нисходящих настроек выберите Analyze, чтобы обновить прибыли и убытки, о которых сообщают во вкладке Results и вкладках с графиками потерь при распространении в свободном пространстве (FSPL) и G/T для восходящего канала и нисходящего канала.
Настройки
Восходящий канал и Нисходящие вкладки содержат эти разборные входные разделы параметра:
Ссылка - Содержит параметры уровня ссылки, такие как частота, пропускная способность, необходимый Eb/N0
Передатчик - Содержит передатчик определенные параметры
Приемник - Содержит приемник определенные параметры
Распространение - Содержит параметры, чтобы указать различные атмосферные элементы, которые являются использованными для расчета потерями в пути к распространению сигнала.
Результаты

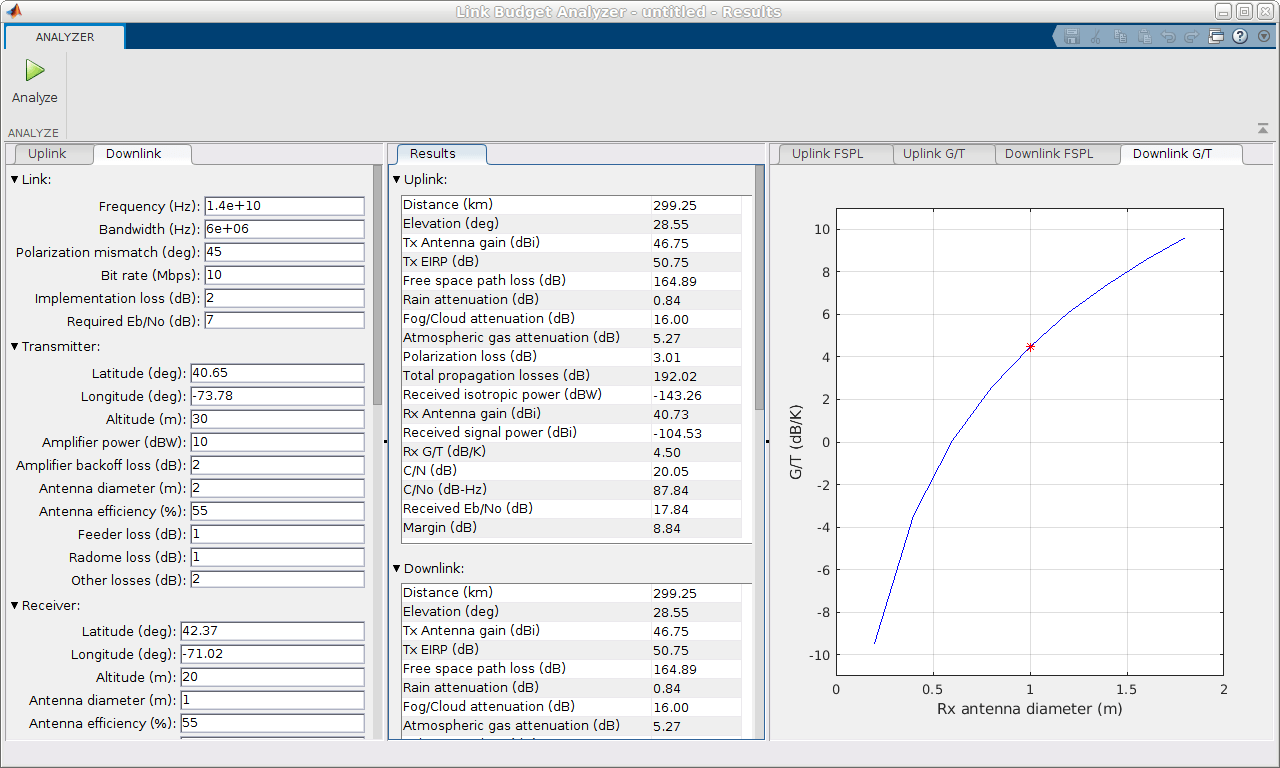

Вкладка Results содержит Восходящий канал и Нисходящие разборные разделы, которые обеспечивают бюджетные результаты ссылки для восходящего канала и нисходящего канала, соответственно. Приложение содержит список функций, использовался для расчета результатов.
Расстояние и Вертикальное изменение вычисляются из Широты, параметров входа Longitude и Altitude для передатчика и приемника.
Усиление Антенны Tx и усиление Антенны Rx являются функциями соответствующего диаметра Антенны, КПД Антенны и параметров входа Frequency.
Tx EIRP является функцией Мощности усилителя, потери возврата Усилителя, потери Фидера, потери Антенного колпака, Других потерь и входных параметров усиления Антенны Tx. Tx EIRP, который представляет переданную эквивалентную изотропным образом излученную степень (EIRP), является количеством энергии, которое должно было бы быть излучено изотропной антенной, чтобы произвести эквивалентную плотность энергии, наблюдаемую из фактической антенны в заданном направлении. Как правило, EIRP заключается в кавычки для опорного направления антенны, которое задано как ось максимального излучения.
Переданная степень сигнала уменьшена геометрическим распространением фронта импульса. Эта потеря представлена Потерями при распространении в свободном пространстве, который вычисляется с помощью
fsplфункция, Расстояние и Частота.Лейтесь дождем затухание вычисляется
rainplфункция с помощью Расстояния, Частоты, уровня Дождя, Вертикального изменения и наклона Поляризации.rainplфункция применяет модель затухания ливня Международного союза электросвязи (ITU), которая применяется только для частот в 1-1000 GHz [1].fogplфункция вычисляет затухание Вуали/Облака с помощью Расстояния, Частоты, температуры Вуали/Облака и плотности воды Вуали/Облака.fogplфункция применяет облако ITU и модель затухания вуали, которая допустима только для частот в 10-1000 GHz [2].Атмосферное газовое затухание является функцией Расстояния, Частоты, Температуры, Атмосферного давления и плотности Водяного пара и вычисляется с помощью
gasplфункция, которая применяет ITU атмосферная газовая модель затухания, которая допустима для частот в 1-1000 GHz [3].Потеря поляризации выведена из угла несоответствия Поляризации.
Общие потери распространения состоят из всех вышеупомянутых потерь.
Tx EIRP уменьшен Общими потерями распространения и потерей Антенного колпака приемника, чтобы обеспечить Полученную изотропную степень в приемнике.
В приемнике антенна усиливает Полученную изотропную степень усилением Антенны Rx, в то время как потеря Фидера и Другие потери ухудшают сигнал. Полученная степень сигнала показывает конечный результат.
Rx G/T предоставляет информацию об эффективности приемника и вычисляется из усиления Антенны Rx и Системной температуры. Эффективность приемника улучшается, когда G/T увеличивается.
C/N представляет ОСШ (Отношение сигнал-шум) и является функцией Полученной степени сигнала, Системной температуры, Пропускной способности и константы Больцманна.
C/No вычисляется из C/N и Пропускной способности.
Полученный Eb/No указывает на энергию на бит и является функцией C/No и Битрейта.
Поле вычисляется из Полученного Eb/No, Необходимого Eb/No и потери Реализации. Одна цель при выполнении бюджетного анализа ссылки состоит в том, чтобы иметь удовлетворительное поле для выбранной скорости передачи данных, пропускной способности, EIRP и показателя качества приемника. Часто некоторая корректировка необходима, чтобы получить поле нужной ссылки.
Визуализация
За потерю пути и графики эффективности приемника, смотрите восходящий канал и передайте в нисходящем направлении вкладки G/T и FSPL. Потери при распространении в свободном пространстве составляют самый большой компонент потерь распространения. Это пропорционально расстоянию и частоте. Показатель качества приемника увеличивается с усилением антенны, которое пропорционально диаметру антенны. Заданную Частоту и диаметр Антенны приемника показывает красный маркер * в графиках.
Приложение
Следующие функции используются для расчета различные параметры и потери, упомянутые в этом примере:
Ссылки
Сектор радиосвязи Международного союза электросвязи. Рекомендация ITU-R P.838-3: Определенная модель затухания для дождя для использования в методах предсказания. 2005.
Сектор радиосвязи Международного союза электросвязи. Рекомендация ITU-R P.840-6: Затухание из-за облаков и вуали. 2013.
Сектор радиосвязи Международного союза электросвязи. Рекомендация ITU-R P.676-10: Затухание атмосферными газами 2013.
