WCDMA сквозной физический уровень
Эта модель показывает часть физического уровня нисходящего канала дуплекса деления частоты (FDD) системы радиосвязи третьего поколения, известной как широкополосное кодовое разделение несколько получают доступ (WCDMA).
WCDMA является одним из пяти воздушных интерфейсов для третьего поколения радиосвязей, разработанных в рамках Международных мобильных телекоммуникаций (IMT)-2000, как задано Международным союзом электросвязи (ITU). Технология WCDMA официально известна как IMT-2000 Прямое Распространение.
Технические требования системы WCDMA разрабатываются Проектом (3GPP) Партнерства Третьего поколения, Релизом 1999, который является совместными усилиями среди организаций по стандартизации из Европы, Японии, Кореи, США и Китая.
Воздушный интерфейс WCDMA является прямой технологией распространения. Это означает, что распространяет закодированные пользовательские данные под относительно низкий процент по намного более широкой пропускной способности (5 МГц), использование последовательности псевдослучайных модулей вызвало микросхемы на намного более высоком уровне (3.84 Макпс). Путем присвоения уникального кода каждому пользователю приемник, который имеет знание кода предполагаемого пользователя, может успешно разделить желаемый сигнал от полученной формы волны.
Структура примера
Физический уровень отвечает за оказание транспортной поддержки данным, сгенерированным на более высоких слоях. Эти данные переданы между более высокими слоями и физическим уровнем в форме транспортных каналов. Может быть до восьми транспортных каналов, обработанных одновременно. Каждый транспортный канал сопоставлен с различным транспортным форматом, который содержит информацию о том, как данные должны быть обработаны физическим уровнем. Физический уровень обрабатывает эти данные прежде, чем отправить его в канал.

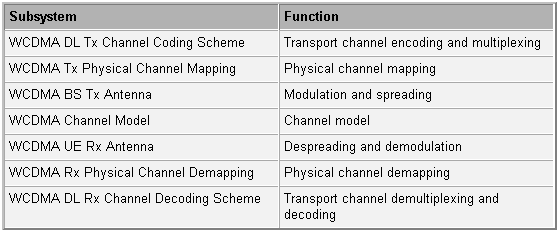

Модель имеет семь основных подсистем, функции которых получены в итоге в следующей таблице.
Схема Кодирования Канала WCDMA DL Tx. Процессы подсистемы Схемы Кодирования Канала WCDMA DL Tx каждый транспортный канал независимо согласно транспортным параметрам формата сопоставлены с ним. Эта подсистема реализует следующие функции:
Прикрепление циклического избыточного кода (CRC)
Транспортная конкатенация блока и сегментация
Кодирование канала
Соответствие уровня
Сначала перемежение
Радио-сегментация системы координат
Различные транспортные каналы затем объединены, чтобы сгенерировать закодированный канал смешанных перевозок (CCTrCH). CCTrCH затем отправляется WCDMA Tx Физическую подсистему Отображения.
WCDMA Tx Физическое Отображение. Эта подсистема реализует следующие функции:
Физическая сегментация канала
Второй interleaver
Разработчик паза
Выход этой подсистемы составляет специализированный физический канал (DPCH), который передается подсистеме Распространения и Модуляции Антенны WCDMA BS Tx.
БАКАЛАВР НАУК WCDMA Антенна Tx. Подсистема Антенны WCDMA BS Tx выполняет следующие функции:
Модуляция
Распространение кодом ортогонального переменного фактора распространения (OVSF) с действительным знаком
Скремблирование Золотой кодовой последовательностью с комплексным знаком
Взвешивание степени
Импульсное формирование
Модель Канала WCDMA. Подсистема модели Канала WCDMA симулирует беспроводной канал ссылки, содержащий аддитивный белый Гауссов шум (AWGN) и, если выбрано, набор многопутевых условий распространения. Можно изменить многопутевой профиль параметром среды условий Распространения, аналогичным описанному при Исследовании Примера.
Антенна WCDMA UE Rx. Полученный сигнал в подсистеме Антенны WCDMA UE Rx является суммой ослабленных и задержанными версиями переданных сигналов из-за так называемого многопутевого распространения, введенного каналом. В стороне приемника приемник Граблей реализован, чтобы разрешить и компенсировать такой эффект. Приемник Граблей состоит из нескольких пальцев граблей, каждый сопоставленный с различным полученным компонентом. Каждый палец граблей сделан из корреляторов чипа выполнить despreading, оценка канала, чтобы измерить канал и derotator, который, с помощью знания, обеспеченного средством оценки канала, корректирует фазу символа данных. Подсистема когерентно комбинирует выход различных пальцев граблей, чтобы восстановить энергию через различные задержки.
WCDMA Rx Физический Канал Demapping и Схема Декодирования Канала. WCDMA Rx Физический Канал Demapping и подсистема Схемы Декодирования Канала WCDMA DL Rx декодирует сигнал путем выполнения инверсии функций подсистемы Схемы Кодирования Канала WCDMA DL Tx, описанной выше.
Исследование примера
Можно просмотреть или измениться, параметры в модели путем двойного клика по блоку пометили Model Parameters. Это отображает диалоговое окно Параметров блоков.
Степень для [DPCH, P-CPICH, PICH, PCCPCH, SCH] в параметре дБ состоит из вектора-строки, содержащего степени в децибелах, соответствующих различным физическим каналам.

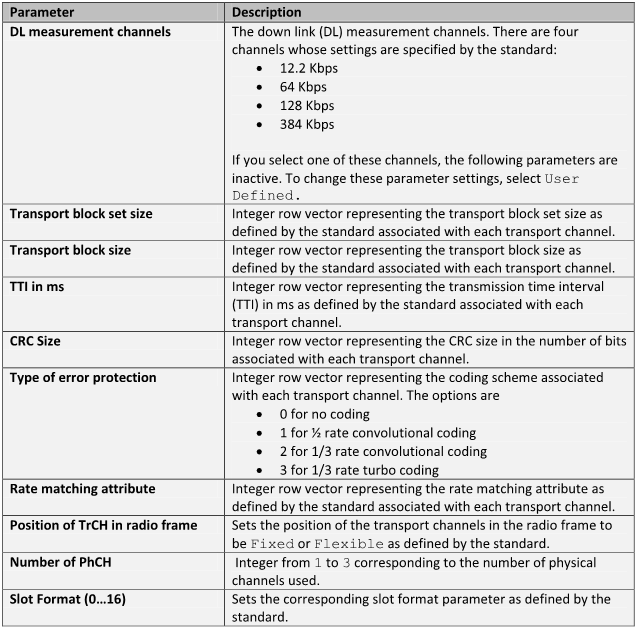

Флажок Show Transport Channel Settings позволяет вам задать параметры, соответствующие подсистеме Схемы Кодирования Канала WCDMA Tx, WCDMA Tx PhCh, Сопоставляющий подсистему и ее соответствующие подсистемы в стороне приемника. Когда поле выбрано, диалоговое окно отображает следующие параметры:

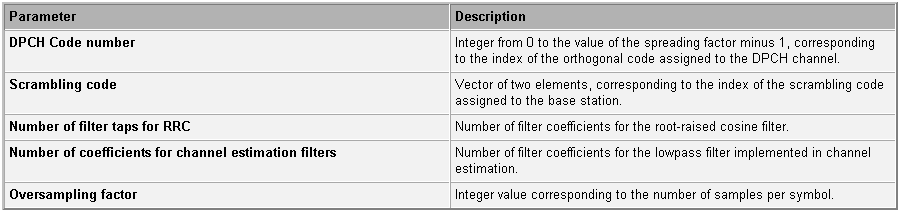

Флажок Show Antenna Settings позволяет вам задать параметры, соответствующие Антенне WCDMA BS Tx и подсистемам Антенны WCDMA UE Rx. Когда поле выбрано, диалоговое окно отображает следующие параметры:

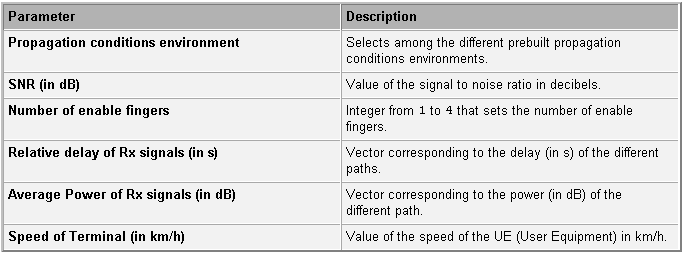

Флажок Show Channel Model Settings позволяет вам задать параметры, соответствующие Подсистеме модели Канала WCDMA:
Результаты и отображения
Следующие блоки вычисляют различные коэффициенты ошибок в примере:
BLER (Частота появления ошибочных блоков) Вычисление показывает частоту появления ошибочных блоков каналов смешанных перевозок.
BER (Частота ошибок по битам) Вычисление показывает результаты блока расчета BER, сопоставленного с каждым транспортным каналом отдельно.
Следующие осциллографы отображают сигнал в различных способах. Чтобы просмотреть осциллографы, дважды кликните значки, когда симуляция запустится.
Осциллографы времени показывают поток битов перед распространением после распространения, и после объединения различных взвешенных физических каналов. Они показывают и действительное и мнимую часть отдельно. Они также отображают и действительное и мнимую часть выхода средства оценки канала для первого пальца граблей.
Графики спектра мощности показывают спектр мощности сигнала перед распространением, после распространения, после импульсного формирования, и во входе антенны приемника.
Графики поля точек показывают сигнальное созвездие при выходе коррелятора данных после фазы derotation, и после амплитудной коррекции.
Сопроводительные модели
Следующие две модели предлагают автономное выполнение некоторых подсистем, включенных в эту модель в качестве примера:
commwcdmamuxandcoding.slx: показывает Схему Кодирования Канала WCDMA DL Tx с Физическим Отображением Канала и WCDMA Физический Канал Demapping со Схемой Декодирования Канала Rx.
commwcdmaspreadandmod.slx: показывает Антенну WCDMA BS Tx и Антенну WCDMA UE Rx.
