В этом примере показано, как реализовать инициированный сбор данных на основе триггерного условия, заданного в программном обеспечении. Data Acquisition Toolbox обеспечивает функциональность для оборудования, инициировавшего объект сбора данных, например, стартовое приобретение от устройства DAQ на основе внешнего цифрового триггерного сигнала (возрастающее или падающее ребро). Для некоторых приложений однако, желательно начать получать или регистрировать данные на основе измеряемого аналогового сигнала, допуская получение только сигнала интереса из непрерывного потока оцифрованных данных об измерении (таких как аудиозапись, когда уровень сигнала превышает определенный порог).
Пользовательский графический интерфейс пользователя (пользовательский интерфейс) используется, чтобы отобразить живой график данных, полученный в непрерывном режиме, и позволяет вам вводить триггерные значения параметров для пользовательского триггерного условия, которое основано на полученном уровне сигнала аналогового входа и наклоне. Собранные данные отображены в интерактивном пользовательском интерфейсе и сохранены в переменную базового рабочего пространства MATLAB.
Этот пример может быть легко изменен, чтобы вместо этого использовать каналы аудиовхода с поддерживаемым аудио устройством DirectSound.
Код структурирован как один программный файл с основной функцией и несколькими локальными функциями.
Устройство DAQ (такое как NI USB-6218) с каналами аналогового входа, поддержанными DataAcquisition
интерфейс в фоновом режиме приобретения.

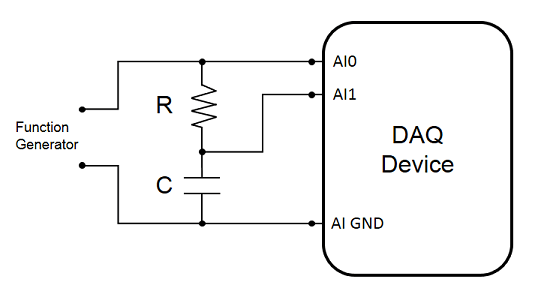

Внешние связи сигнала с каналами аналогового входа. Данные в этом примере представляют измеренные напряжения от конденсатора последовательного резистора (RC) схема: общее напряжение через RC (в этом примере, предоставленном функциональным преобразователем), измеряется на канале AI0, и напряжение через конденсатор измеряется на канале AI1.
Сконфигурируйте объект сбора данных с двумя каналами аналогового входа и установите параметры приобретения. Непрерывный режим приобретения фона обеспечивает полученные данные путем вызова определяемой пользователем функции обратного вызова (dataCapture), когда события ScansAvailable имеют место. Пользовательский графический интерфейс пользователя (пользовательский интерфейс) используется для живой полученной визуализации данных и для интерактивного сбора данных на основе пользователя заданные триггерные параметры.
function softwareAnalogTriggerCapture %softwareAnalogTriggerCapture DAQ data capture using software-analog triggering % softwareAnalogTriggerCapture launches a user interface for live DAQ data % visualization and interactive data capture based on a software analog % trigger condition. % Configure data acquisition object and add input channels s = daq('ni'); ch1 = addinput(s, 'Dev1', 0, 'Voltage'); ch2 = addinput(s, 'Dev1', 1, 'Voltage'); % Set acquisition configuration for each channel ch1.TerminalConfig = 'SingleEnded'; ch2.TerminalConfig = 'SingleEnded'; ch1.Range = [-10.0 10.0]; ch2.Range = [-10.0 10.0]; % Set acquisition rate, in scans/second s.Rate = 10000; % Specify the desired parameters for data capture and live plotting. % The data capture parameters are grouped in a structure data type, % as this makes it simpler to pass them as a function argument. % Specify triggered capture timespan, in seconds capture.TimeSpan = 0.45; % Specify continuous data plot timespan, in seconds capture.plotTimeSpan = 0.5; % Determine the timespan corresponding to the block of samples supplied % to the ScansAvailable event callback function. callbackTimeSpan = double(s.ScansAvailableFcnCount)/s.Rate; % Determine required buffer timespan, seconds capture.bufferTimeSpan = max([capture.plotTimeSpan, capture.TimeSpan * 3, callbackTimeSpan * 3]); % Determine data buffer size capture.bufferSize = round(capture.bufferTimeSpan * s.Rate); % Display graphical user interface hGui = createDataCaptureUI(s); % Configure a ScansAvailableFcn callback function % The specified data capture parameters and the handles to the UI graphics % elements are passed as additional arguments to the callback function. s.ScansAvailableFcn = @(src,event) dataCapture(src, event, capture, hGui); % Configure a ErrorOccurredFcn callback function for acquisition error % events which might occur during background acquisition s.ErrorOccurredFcn = @(src,event) disp(getReport(event.Error)); % Start continuous background data acquisition start(s, 'continuous') % Wait until data acquisition object is stopped from the UI while s.Running pause(0.5) end % Disconnect from hardware delete(s) end
dataCapture пользовательская функция обратного вызова называется неоднократно, каждый раз, когда событие ScansAvailable имеет место. С каждым выполнением функции обратного вызова последний полученный блок данных и метки времени добавляются к персистентному буферу данных FIFO, непрерывный полученный график данных обновляется, последние данные анализируются, чтобы проверять, соблюдают ли триггерное условие, и - если получение инициировано, и достаточно данных было собрано для заданного промежутка - собранные данные сохранены в переменной базового рабочего пространства. Собранные данные являются N x M матрица, соответствующая N полученные сканы данных с метками времени как первый столбец и полученные данные, соответствующие каждому каналу как столбцы 2:M.
function dataCapture(src, ~, c, hGui) %dataCapture Process DAQ acquired data when called by ScansAvailable event. % dataCapture processes latest acquired data and timestamps from data % acquisition object (src), and, based on specified capture parameters (c % structure) and trigger configuration parameters from the user interface % elements (hGui handles structure), updates UI plots and captures data. % % c.TimeSpan = triggered capture timespan (seconds) % c.bufferTimeSpan = required data buffer timespan (seconds) % c.bufferSize = required data buffer size (number of scans) % c.plotTimeSpan = continuous acquired data timespan (seconds) % [eventData, eventTimestamps] = read(src, src.ScansAvailableFcnCount, ... 'OutputFormat', 'Matrix'); % The read data is stored in a persistent buffer (dataBuffer), which is % sized to allow triggered data capture. % Since multiple calls to dataCapture will be needed for a triggered % capture, a trigger condition flag (trigActive) and a corresponding % data timestamp (trigMoment) are used as persistent variables. % Persistent variables retain their values between calls to the function. persistent dataBuffer trigActive trigMoment % If dataCapture is running for the first time, initialize persistent vars if eventTimestamps(1)==0 dataBuffer = []; % data buffer trigActive = false; % trigger condition flag trigMoment = []; % data timestamp when trigger condition met prevData = []; % last data point from previous callback execution else prevData = dataBuffer(end, :); end % Store continuous acquisition timestamps and data in persistent FIFO % buffer dataBuffer latestData = [eventTimestamps, eventData]; dataBuffer = [dataBuffer; latestData]; numSamplesToDiscard = size(dataBuffer,1) - c.bufferSize; if (numSamplesToDiscard > 0) dataBuffer(1:numSamplesToDiscard, :) = []; end % Update live data plot % Plot latest plotTimeSpan seconds of data in dataBuffer samplesToPlot = min([round(c.plotTimeSpan * src.Rate), size(dataBuffer,1)]); firstPoint = size(dataBuffer, 1) - samplesToPlot + 1; % Update x-axis limits xlim(hGui.Axes1, [dataBuffer(firstPoint,1), dataBuffer(end,1)]); % Live plot has one line for each acquisition channel for ii = 1:numel(hGui.LivePlot) set(hGui.LivePlot(ii), 'XData', dataBuffer(firstPoint:end, 1), ... 'YData', dataBuffer(firstPoint:end, 1+ii)) end % If capture is requested, analyze latest acquired data until a trigger % condition is met. After enough data is acquired for a complete capture, % as specified by the capture timespan, extract the capture data from the % data buffer and save it to a base workspace variable. % Get capture toggle button value (1 or 0) from UI captureRequested = hGui.CaptureButton.Value; if captureRequested && (~trigActive) % State: "Looking for trigger event" % Update UI status hGui.StatusText.String = 'Waiting for trigger'; % Get the trigger configuration parameters from UI text inputs and % place them in a structure. % For simplicity, validation of user input is not addressed in this example. trigConfig.Channel = sscanf(hGui.TrigChannel.String, '%u'); trigConfig.Level = sscanf(hGui.TrigLevel.String, '%f'); trigConfig.Slope = sscanf(hGui.TrigSlope.String, '%f'); % Determine whether trigger condition is met in the latest acquired data % A custom trigger condition is defined in trigDetect user function [trigActive, trigMoment] = trigDetect(prevData, latestData, trigConfig); elseif captureRequested && trigActive && ((dataBuffer(end,1)-trigMoment) > c.TimeSpan) % State: "Acquired enough data for a complete capture" % If triggered and if there is enough data in dataBuffer for triggered % capture, then captureData can be obtained from dataBuffer. % Find index of sample in dataBuffer with timestamp value trigMoment trigSampleIndex = find(dataBuffer(:,1) == trigMoment, 1, 'first'); % Find index of sample in dataBuffer to complete the capture lastSampleIndex = round(trigSampleIndex + c.TimeSpan * src.Rate()); captureData = dataBuffer(trigSampleIndex:lastSampleIndex, :); % Reset trigger flag, to allow for a new triggered data capture trigActive = false; % Update captured data plot (one line for each acquisition channel) for ii = 1:numel(hGui.CapturePlot) set(hGui.CapturePlot(ii), 'XData', captureData(:, 1), ... 'YData', captureData(:, 1+ii)) end % Update UI to show that capture has been completed hGui.CaptureButton.Value = 0; hGui.StatusText.String = ''; % Save captured data to a base workspace variable % For simplicity, validation of user input and checking whether a variable % with the same name already exists are not addressed in this example. % Get the variable name from UI text input varName = hGui.VarName.String; % Use assignin function to save the captured data in a base workspace variable assignin('base', varName, captureData); elseif captureRequested && trigActive && ((dataBuffer(end,1)-trigMoment) < c.TimeSpan) % State: "Capturing data" % Not enough acquired data to cover capture timespan during this callback execution hGui.StatusText.String = 'Triggered'; elseif ~captureRequested % State: "Capture not requested" % Capture toggle button is not pressed, set trigger flag and update UI trigActive = false; hGui.StatusText.String = ''; end drawnow end
Создайте пользовательский интерфейс программно, путем создания фигуры, одного графика для живых полученных данных, одного графика для собранных данных, кнопок для запуска получения и остановки приобретения и текстовых полей для ввода триггерных параметров конфигурации и обновления статуса.
Для простоты у фигуры и всех компонентов пользовательского интерфейса есть фиксированный размер и положение, заданное в пикселях. Поскольку высокий DPI отображается, значения положения придется настроить для оптимальных размерностей и размещения. Другая опция для создания пользовательского пользовательского интерфейса должна использовать App Designer.
function hGui = createDataCaptureUI(s) %createDataCaptureUI Create a graphical user interface for data capture. % hGui = createDataCaptureUI(s) returns a structure of graphics % components handles (hGui) and creates a graphical user interface, by % programmatically creating a figure and adding required graphics % components for visualization of data acquired from a data acquisition % object (s). % Create a figure and configure a callback function (executes on window close) hGui.Fig = figure('Name','Software-analog triggered data capture', ... 'NumberTitle', 'off', 'Resize', 'off', ... 'Toolbar', 'None', 'Menu', 'None',... 'Position', [100 100 750 650]); hGui.Fig.DeleteFcn = {@endDAQ, s}; uiBackgroundColor = hGui.Fig.Color; % Create the continuous data plot axes with legend % (one line per acquisition channel) hGui.Axes1 = axes; hGui.LivePlot = plot(0, zeros(1, numel(s.Channels))); xlabel('Time (s)'); ylabel('Voltage (V)'); title('Continuous data'); legend({s.Channels.ID}, 'Location', 'northwestoutside') hGui.Axes1.Units = 'Pixels'; hGui.Axes1.Position = [207 391 488 196]; % Turn off axes toolbar and data tips for live plot axes hGui.Axes1.Toolbar.Visible = 'off'; disableDefaultInteractivity(hGui.Axes1); % Create the captured data plot axes (one line per acquisition channel) hGui.Axes2 = axes('Units', 'Pixels', 'Position', [207 99 488 196]); hGui.CapturePlot = plot(NaN, NaN(1, numel(s.Channels))); xlabel('Time (s)'); ylabel('Voltage (V)'); title('Captured data'); hGui.Axes2.Toolbar.Visible = 'off'; disableDefaultInteractivity(hGui.Axes2); % Create a stop acquisition button and configure a callback function hGui.DAQButton = uicontrol('style', 'pushbutton', 'string', 'Stop DAQ',... 'units', 'pixels', 'position', [65 394 81 38]); hGui.DAQButton.Callback = {@endDAQ, s}; % Create a data capture button and configure a callback function hGui.CaptureButton = uicontrol('style', 'togglebutton', 'string', 'Capture',... 'units', 'pixels', 'position', [65 99 81 38]); hGui.CaptureButton.Callback = {@startCapture, hGui}; % Create a status text field hGui.StatusText = uicontrol('style', 'text', 'string', '',... 'units', 'pixels', 'position', [67 28 225 24],... 'HorizontalAlignment', 'left', 'BackgroundColor', uiBackgroundColor); % Create an editable text field for the captured data variable name hGui.VarName = uicontrol('style', 'edit', 'string', 'mydata',... 'units', 'pixels', 'position', [87 159 57 26]); % Create an editable text field for the trigger channel hGui.TrigChannel = uicontrol('style', 'edit', 'string', '1',... 'units', 'pixels', 'position', [89 258 56 24]); % Create an editable text field for the trigger signal level hGui.TrigLevel = uicontrol('style', 'edit', 'string', '1.0',... 'units', 'pixels', 'position', [89 231 56 24]); % Create an editable text field for the trigger signal slope hGui.TrigSlope = uicontrol('style', 'edit', 'string', '200.0',... 'units', 'pixels', 'position', [89 204 56 24]); % Create text labels hGui.txtTrigParam = uicontrol('Style', 'text', 'String', 'Trigger parameters', ... 'Position', [39 290 114 18], 'BackgroundColor', uiBackgroundColor); hGui.txtTrigChannel = uicontrol('Style', 'text', 'String', 'Channel', ... 'Position', [37 261 43 15], 'HorizontalAlignment', 'right', ... 'BackgroundColor', uiBackgroundColor); hGui.txtTrigLevel = uicontrol('Style', 'text', 'String', 'Level (V)', ... 'Position', [35 231 48 19], 'HorizontalAlignment', 'right', ... 'BackgroundColor', uiBackgroundColor); hGui.txtTrigSlope = uicontrol('Style', 'text', 'String', 'Slope (V/s)', ... 'Position', [17 206 66 17], 'HorizontalAlignment', 'right', ... 'BackgroundColor', uiBackgroundColor); hGui.txtVarName = uicontrol('Style', 'text', 'String', 'Variable name', ... 'Position', [35 152 44 34], 'BackgroundColor', uiBackgroundColor); end function startCapture(obj, ~, hGui) if obj.Value % If button is pressed clear data capture plot for ii = 1:numel(hGui.CapturePlot) set(hGui.CapturePlot(ii), 'XData', NaN, 'YData', NaN); end end end function endDAQ(~, ~, s) if isvalid(s) if s.Running stop(s); end end end
Background operation has started. To stop the background operation, use stop. To read acquired scans, use read.
В этом примере триггерное условие задано уровнем сигнала на триггерном канале и соответствующем наклоне. В зависимости от приложения и фактических получаемых данных, могут быть реализованы фильтрация данных или более комплексные триггерные условия.
function [trigDetected, trigMoment] = trigDetect(prevData, latestData, trigConfig) %trigDetect Detect if trigger condition is met in acquired data % [trigDetected, trigMoment] = trigDetect(prevData, latestData, trigConfig) % Returns a detection flag (trigDetected) and the corresponding timestamp % (trigMoment) of the first data point which meets the trigger condition % based on signal level and slope specified by the trigger parameters % structure (trigConfig). % The input data (latestData) is an N x M matrix corresponding to N acquired % data scans, with the timestamps as the first column, and channel data % as columns 2:M. The previous data point prevData (1 x M vector of timestamp % and channel data) is used to determine the slope of the first data point. % % trigConfig.Channel = index of trigger channel in data acquisition object channels % trigConfig.Level = signal trigger level (V) % trigConfig.Slope = signal trigger slope (V/s) % Condition for signal trigger level trigCondition1 = latestData(:, 1+trigConfig.Channel) > trigConfig.Level; data = [prevData; latestData]; % Calculate slope of signal data points % Calculate time step from timestamps dt = latestData(2,1)-latestData(1,1); slope = diff(data(:, 1+trigConfig.Channel))/dt; % Condition for signal trigger slope trigCondition2 = slope > trigConfig.Slope; % If first data block acquired, slope for first data point is not defined if isempty(prevData) trigCondition2 = [false; trigCondition2]; end % Combined trigger condition to be used trigCondition = trigCondition1 & trigCondition2; trigDetected = any(trigCondition); trigMoment = []; if trigDetected % Find time moment when trigger condition has been met trigTimeStamps = latestData(trigCondition, 1); trigMoment = trigTimeStamps(1); end end
