plotsom
Постройте самоорганизующуюся карту
Синтаксис
plotsom(pos)
plotsom(W,D,ND)
Описание
plotsom(pos) берет один аргумент,
POS |
|
и строит положения нейрона с красными точками, соединяя нейроны на Евклидовом расстоянии 1.
plotsom(W,D,ND) берет три аргумента,
W |
|
D |
|
ND | Расстояние окружения (значение по умолчанию = 1) |
и строит векторы веса нейрона со связями между векторами веса, нейроны которых на расстоянии 1.
Примеры
Постройте самоорганизующиеся карты
Эти примеры генерируют графики различной топологии слоя.

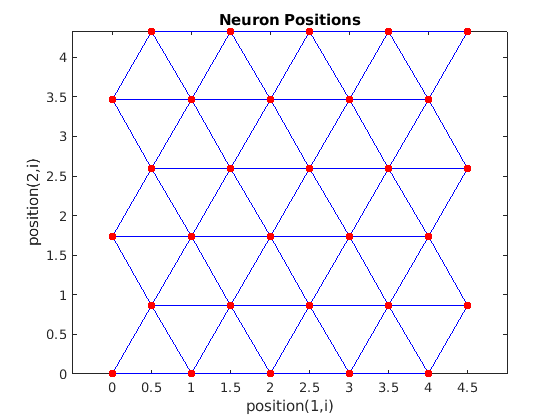

pos = hextop([5 6]); plotsom(pos)
pos = gridtop([4 5]); plotsom(pos)

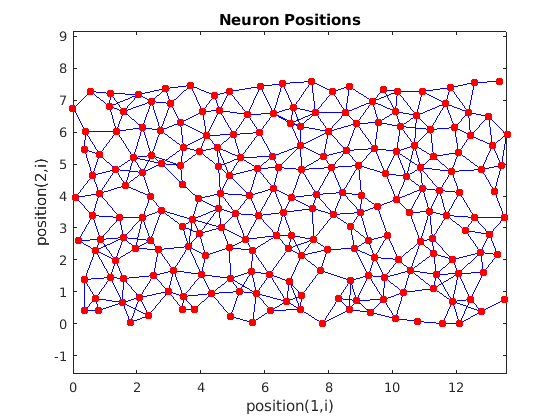

pos = randtop([18 12]); plotsom(pos)
pos = gridtop([4 5 2]); plotsom(pos)

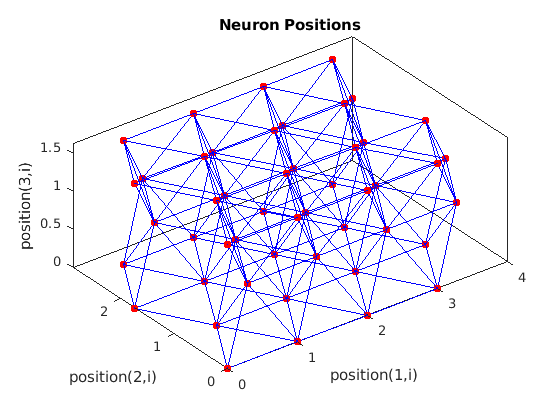

pos = hextop([4 4 3]); plotsom(pos)
Смотрите plotsompos для примера графического вывода векторов веса слоя с входными векторами они сопоставляют.
Смотрите также
Представлено до R2006a
