Визуализируйте активации сети LSTM

Скрипт Open Live Script

В этом примере показано, как исследовать и визуализировать функции, изученные сетями LSTM путем извлечения активаций.

Предварительно обученная сеть Load. JapaneseVowelsNet предварительно обученная сеть LSTM, обученная на японском наборе данных Vowels как описано в [1] и [2]. Это было обучено на последовательностях, отсортированных по длине последовательности с мини-пакетным размером 27.

load JapaneseVowelsNet

Просмотрите сетевую архитектуру.

net.Layers
ans =
  5x1 Layer array with layers:

     1   'sequenceinput'   Sequence Input          Sequence input with 12 dimensions
     2   'lstm'            LSTM                    LSTM with 100 hidden units
     3   'fc'              Fully Connected         9 fully connected layer
     4   'softmax'         Softmax                 softmax
     5   'classoutput'     Classification Output   crossentropyex with '1' and 8 other classes

Загрузите тестовые данные.

[XTest,YTest] = japaneseVowelsTestData;

Визуализируйте первые временные ряды в графике. Каждая линия соответствует функции.

X = XTest{1};

figure
plot(XTest{1}')
xlabel("Time Step")
title("Test Observation 1")
numFeatures = size(XTest{1},1);
legend("Feature " + string(1:numFeatures),'Location','northeastoutside')

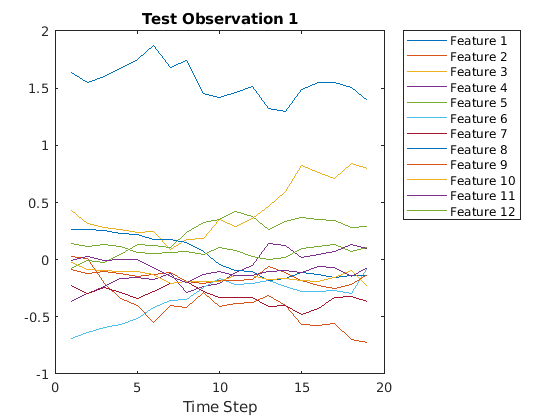

Figure contains an axes. The axes with title Test Observation 1 contains 12 objects of type line. These objects represent Feature 1, Feature 2, Feature 3, Feature 4, Feature 5, Feature 6, Feature 7, Feature 8, Feature 9, Feature 10, Feature 11, Feature 12.

Для каждого временного шага последовательностей выведите активации слоем LSTM (слой 2) для того временного шага и обновите сетевое состояние.

sequenceLength = size(X,2);
idxLayer = 2;
outputSize = net.Layers(idxLayer).NumHiddenUnits;

for i = 1:sequenceLength
    features(:,i) = activations(net,X(:,i),idxLayer);
    [net, YPred(i)] = classifyAndUpdateState(net,X(:,i));
end

Визуализируйте первые 10 скрытых модулей с помощью тепловой карты.

figure
heatmap(features(1:10,:));
xlabel("Time Step")
ylabel("Hidden Unit")
title("LSTM Activations")

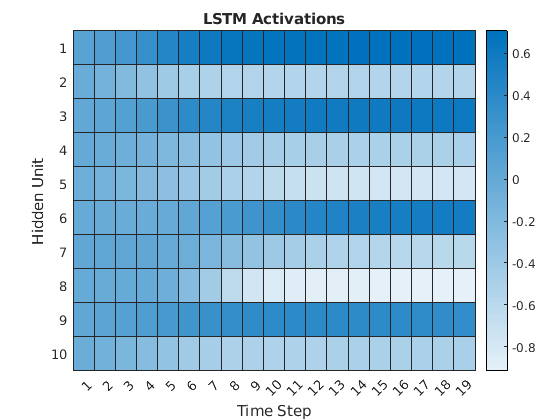

Figure contains an object of type heatmap. The chart of type heatmap has title LSTM Activations.

Тепловая карта показывает, как строго каждый скрытый модуль активирует и подсвечивает, как активации изменяются в зависимости от времени.

Ссылки

[1] М. Кудо, J. Тояма, и М. Шимбо. "Многомерная Классификация Кривых Используя Прохождение через области". Буквы Распознавания образов. Издание 20, № 11-13, страницы 1103-1111.

[2] Репозиторий Машинного обучения UCI: японский Набор данных Гласных. https://archive.ics.uci.edu/ml/datasets/Japanese+Vowels
