allpass2wdf

Allpass к содействующему преобразованию Цифрового фильтра Волны

Синтаксис

w = allpass2wdf(a)

W = allpass2wdf(A)

Описание

w = allpass2wdf(a) принимает вектор из действительных allpass полиномиальных коэффициентов фильтра a, и возвращает преобразованный коэффициент wW может использоваться с allpass объектами фильтра, такими как dsp.AllpassFilter, и dsp.CoupledAllpassFilter, с набором Структуры к 'Wave Digital Filter'.

W = allpass2wdf(A) принимает массив ячеек allpass полиномиальных векторов коэффициентов A. Каждая ячейка A содержит коэффициенты раздела каскада allpass фильтр. W также массив ячеек и каждая ячейка W содержит преобразованную версию коэффициентов в соответствующей ячейке A. W может использоваться с allpass объектами фильтра, такими как dsp.AllpassFilter и dsp.CoupledAllpassFilter, с набором структуры к 'Wave Digital Filter'.

Примеры

свернуть все

Преобразуйте коэффициенты Allpass в Коэффициенты Цифрового фильтра Волны

Скрипт Open Live Script

Примечание: Этот пример запускается только в R2016b или позже. Если вы используете более ранний релиз, заменяете каждый вызов функции с эквивалентным step синтаксис. Например, myObject (x) становится шагом (myObject, x).

Создайте второй порядок allpass фильтр с коэффициентами = [0 0.5]. Преобразуйте эти коэффициенты в форму цифрового фильтра волны с помощью allpass2wdf. Присвойте преобразованные коэффициенты фильтру allpass с помощью структуры цифрового фильтра волны. Передайте случайный вход и этим фильтрам и сравните выходные параметры.

a = [0 0.5];
allpass = dsp.AllpassFilter('AllpassCoefficients', a);
w = allpass2wdf(a);
allpasswdf = dsp.AllpassFilter('Structure', 'Wave Digital Filter',...
    'WDFCoefficients', w);
in = randn(512, 1);
outputAllpass = allpass(in);
outputAllpasswdf = allpasswdf(in);
plot(outputAllpass-outputAllpasswdf)

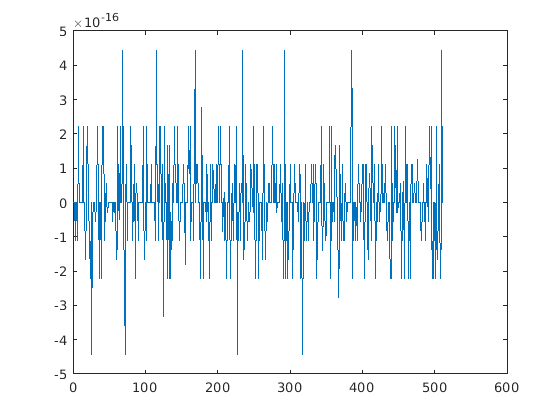

Figure contains an axes. The axes contains an object of type line.

Различие между этими двумя выходными параметрами очень мало.

Входные параметры

свернуть все

`a` — allpass фильтруют коэффициенты
вектор из вещественных чисел

Числовой вектор из allpass фильтрует коэффициенты в виде вещественных чисел. a может иметь длину, только равняются 1,2, и 4. Когда длина равняется 4, первые и третьи компоненты должны оба быть нулем. a может быть строка или вектор-столбец.

Пример: 0.7

Типы данных: double | single

`A` — allpass фильтруют коэффициенты
вектор из ячеек

Каскад allpass фильтрует коэффициенты в виде вектора ячейки. Каждая ячейка A должен содержать вектор действительных чисел длины 1,2, или 4. Когда длина равняется 4, первые и третьи компоненты должны оба быть нулем. A может быть строка или вектор-столбец ячеек.

Пример: {0.7, [0.1, 0.2]}

Типы данных: double | single

Выходные аргументы

свернуть все

`w` — преобразованная версия коэффициентов `a`
вектор из вещественных чисел

Числовой вектор из преобразованных коэффициентов, определенных как вещественное число, чтобы использовать с одно разделом allpass объекты фильтра, имеющие Structure установите на 'Wave Digital Filter'W всегда возвращается как числовой вектор-строка.

Пример: 0.7

Типы данных: double | single

`W` — преобразованная версия содействующего массива ячеек `A`
вектор из ячейки

Каскад преобразованного allpass фильтрует коэффициенты, определенные как массив ячеек, чтобы использовать с мультиразделом allpass объекты фильтра, имеющие Structure установите на 'Wave Digital Filter'W всегда возвращается как столбец ячеек.

Пример: {0.7;[0.2,-0.0833]}

Типы данных: double | single

Алгоритмы

В более общем случае, входные коэффициенты A задайте каскад или мультиразделите фильтр allpass. allpass2wdf применяется отдельно к каждому разделу того же преобразования, используемого в случае одно раздела. В случае одно раздела числовые коэффициенты векторизовали содержание стандартного полиномиального представления allpass фильтра порядка 1, 2, или 4. Например, в случае первого порядка,

$a = [a_{1}]$

представляет передаточную функцию первого порядка:

$H_{1} (z) = \frac{z^{- 1} + a_{1}}{1 + a_{1} z^{- 1}}$

и в случае второго порядка,

$a = [a_{1}, a_{2}]$

представляет передаточную функцию второго порядка:

$H_{2} (z) = \frac{z^{- 2} + a_{1} z^{- 1} + a_{2}}{1 + a_{1} z^{- 1} + a_{2} z^{- 2}}$

allpass _H1 передаточных функций и _H2 могут также иметь следующие альтернативные представления, с помощью разъединенных коэффициентов в векторе _w1 или _w2 соответственно.

${\tilde{H}}_{1} (z) = \frac{z^{- 1} + w_{1}}{1 + w_{1} z^{- 1}}$

$\overset{}{{\tilde{H}}_{2} (z) = \frac{z^{- 2} + w_{2} (1 + w_{1}) z^{- 1} + w_{1}}{1 + w_{2} (1 + w_{1}) z^{- 1} + w_{1} z^{- 2}}}$

Для allpass коэффициентов w часто используется, чтобы вывести множители адаптера для структур Цифрового фильтра Волны, и он требуется многими базирующимися allpass, просачивается DSP System Toolbox™ когда Structure установлен в 'Wave Digital Filter' (например, dsp.AllpassFilter, и dsp.CoupledAllpassFilter).

Для данного вектора из коэффициентов раздела a, allpass2wdf вычисляет соответствующий вектор w таким образом что

$\begin{array}{l} w h e n i = 1, 2 o r 4 \\ {\tilde{H}}_{i} (z) = H_{i} (z) \end{array}$

Это приводит к использованию следующих формул:

$\begin{array}{l} f o r o r d e r 1 : \\ w_{1} = a_{1} \\ f o r o r d e r 2 : \\ w_{1} = a_{2} \\ w_{2} = \frac{a_{1}}{1 + a_{2}} \\ f o r o r d e r 4 : \\ w_{1} = a_{4} \\ w_{3} = \frac{a_{2}}{1 + a_{4}} \\ w_{2} = w_{4} = 0 \end{array}$

Ссылки

[1] М. Лутовэк, Д. Тошич, Б. Эванс, Создание фильтра для использования Обработки сигналов MATLAB и Mathematica. Prentice Hall, 2001.
