Сигнал импортируется из рабочей области, как скаляр, вектор, матрица или трехмерный массив.

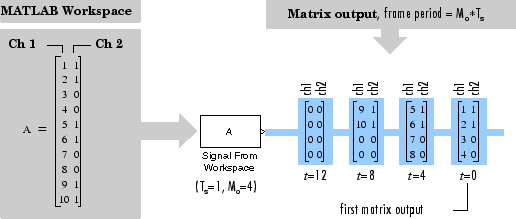

Когда параметр Signal задает M-by-N матрица (M ≠1), каждый из столбцов N обработан как отличный канал. Вы задаете формат кадра в параметре Samples per frame, M _o. Выходом является M _o-by-N матрица, содержащая M _o последовательные выборки от каждого канала сигнала. Вы задаете выходной период расчета в параметре Sample time, T _s, и выходным периодом системы координат является M _oTs. Для удобства импортированный вектор-строка (M =1) обработан как один канал, таким образом, выходной размерностью является M _o-1.

Когда параметр Signal задает M-by-N-by-P массив, каждая из страниц P (M-by-N матрица) выводится в последовательности с периодом T _s. Параметр Samples per frame должен быть установлен на 1.

Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | fixed point

Имя переменной рабочего пространства MATLAB, из которой можно импортировать сигнал или допустимое выражение MATLAB, задающее сигнал.

Период расчета, T _s, выхода в виде скаляра или вектора. Выходным периодом системы координат является M _oTs.

Количество выборок, M _o, чтобы буферизовать в каждый выход структурирует в виде положительного целочисленного скаляра. Этим значением должен быть 1 когда вы задаете трехмерный массив в параметре Signal.

Задает выход после того, как все заданные выборки сигнала были сгенерированы.

Блок не экстраполирует импортированный сигнал вне последней выборки.

Выберите параметр Warn when frame size does not evenly divide input length, который будет предупрежден, когда входная длина не будет целочисленным кратным формат кадра. Когда входная длина не является целочисленным кратным формат кадра, модель становится многоскоростной. Используйте Model Explorer, чтобы включить или выключить эти предупреждения, всей модели:

Зависимости

Включить этому набору параметров Form output after final data value by к Cyclic Repetition.
