Классическое БИХ-создание фильтра

В этом примере показано, как спроектировать классические БИХ-фильтры. Начальное особое внимание находится на ситуации, для которой критический расчетный параметр является частотой среза, в которой степень фильтра затухает к половине (-3 дБ) номинальное значение полосы пропускания.

Пример иллюстрирует, как легкий это должно заменить проект Баттерворта или на Чебышева или на эллиптический фильтр того же порядка и получить более крутой спад за счет некоторой пульсации в полосе пропускания и/или полосе задерживания фильтра. После этого проекты минимального порядка исследуются.

Фильтры lowpass

Давайте спроектируем 8-й фильтр порядка с нормированной частотой среза 0.4pi. Во-первых, мы проектируем Фильтр Баттерворта, который является максимально плоским (никакая пульсация в полосе пропускания или в полосе задерживания):

N = 8;
F3dB = .4;
d = fdesign.lowpass('N,F3dB',N,F3dB);
Hbutter = design(d,'butter','SystemObject',true)
Hbutter =
  dsp.BiquadFilter with properties:

                   Structure: 'Direct form II'
             SOSMatrixSource: 'Property'
                   SOSMatrix: [4x6 double]
                 ScaleValues: [5x1 double]
           InitialConditions: 0
    OptimizeUnityScaleValues: true

  Show all properties

Чебышевский Тип, который я проектирую, допускает управление пульсаций в полосе пропускания. В полосе задерживания нет все еще никаких пульсаций. Большие пульсации включают более крутой спад. Здесь, мы задаем пульсации от пика к пику 0.5 дБ:

Ap = .5;
setspecs(d,'N,F3dB,Ap',N,F3dB,Ap);
Hcheby1 = design(d,'cheby1','SystemObject',true);
hfvt = fvtool(Hbutter,Hcheby1,'Color','white');
axis([0 .44 -5 .1])
legend(hfvt,'Butterworth','Chebyshev Type I');

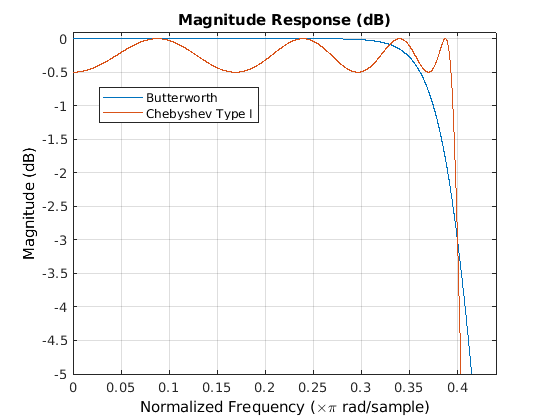

Figure Filter Visualization Tool - Magnitude Response (dB) contains an axes and other objects of type uitoolbar, uimenu. The axes with title Magnitude Response (dB) contains 2 objects of type line. These objects represent Butterworth, Chebyshev Type I.

Чебышевский проект Типа II допускает управление затухания в полосе задерживания. В полосе пропускания нет никаких пульсаций. Меньшее затухание в полосе задерживания включает более крутой спад. В этом примере мы задаем затухание в полосе задерживания 80 дБ:

Ast = 80;
setspecs(d,'N,F3dB,Ast',N,F3dB,Ast);
Hcheby2 = design(d,'cheby2','SystemObject',true);
hfvt = fvtool(Hbutter,Hcheby2,'Color','white');
axis([0 1 -90 2])
legend(hfvt,'Butterworth','Chebyshev Type II');

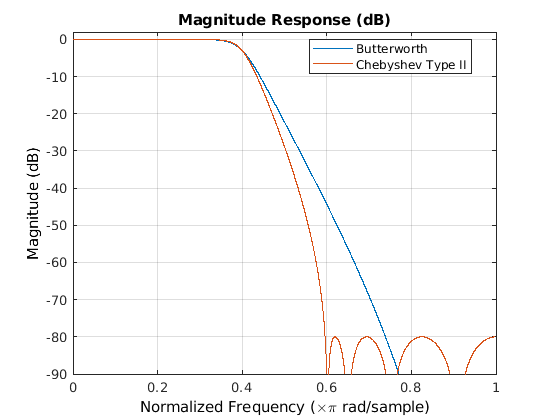

Figure Filter Visualization Tool - Magnitude Response (dB) contains an axes and other objects of type uitoolbar, uimenu. The axes with title Magnitude Response (dB) contains 2 objects of type line. These objects represent Butterworth, Chebyshev Type II.

Наконец, эллиптический фильтр может обеспечить более крутой спад по сравнению с предыдущими проектами путем разрешения пульсаций и в полосе задерживания и в полосе пропускания. Чтобы проиллюстрировать, что, мы снова используем ту же полосу пропускания и характеристику полосы задерживания как выше:

setspecs(d,'N,F3dB,Ap,Ast',N,F3dB,Ap,Ast);
Hellip = design(d,'ellip','SystemObject',true);
hfvt = fvtool(Hbutter,Hcheby1,Hcheby2,Hellip,'Color','white');
axis([0 1 -90 2])
legend(hfvt, ...
    'Butterworth','Chebyshev Type I','Chebyshev Type II','Elliptic');

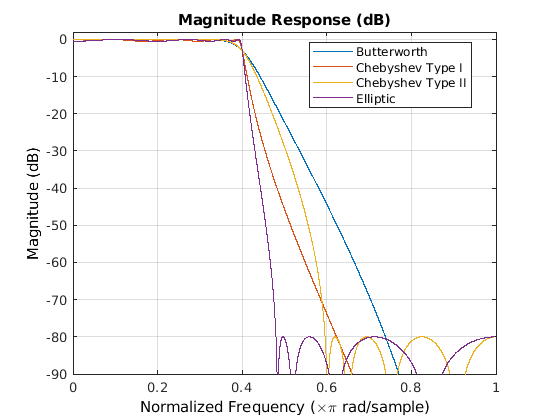

Figure Filter Visualization Tool - Magnitude Response (dB) contains an axes and other objects of type uitoolbar, uimenu. The axes with title Magnitude Response (dB) contains 4 objects of type line. These objects represent Butterworth, Chebyshev Type I, Chebyshev Type II, Elliptic.

Путем увеличивания масштаб полоса пропускания мы проверяем, что все фильтры имеют ту же-3dB точку частоты и что только у Баттерворта и Чебышевских проектов Типа II есть совершенно плоская полоса пропускания:

axis([0 .44 -5 .1])

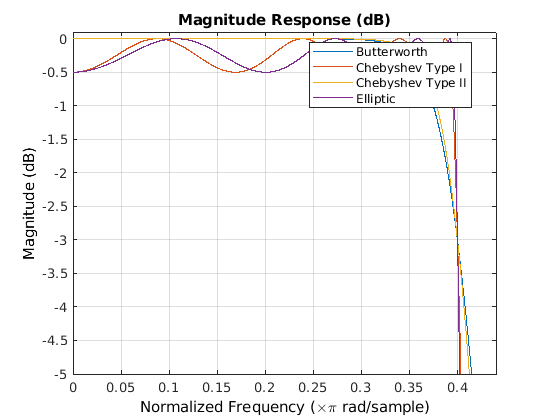

Figure Filter Visualization Tool - Magnitude Response (dB) contains an axes and other objects of type uitoolbar, uimenu. The axes with title Magnitude Response (dB) contains 4 objects of type line. These objects represent Butterworth, Chebyshev Type I, Chebyshev Type II, Elliptic.

Фактор фазы

Если фаза является проблемой, полезно заметить, что Баттерворт и Чебышевские проекты Типа II - также те вводящие меньшее искажение (их групповая задержка является более плоской):

hfvt.Analysis = 'grpdelay';

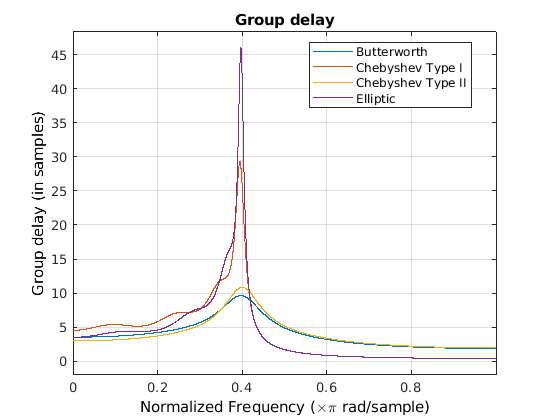

Figure Filter Visualization Tool - Group delay contains an axes and other objects of type uitoolbar, uimenu. The axes with title Group delay contains 4 objects of type line. These objects represent Butterworth, Chebyshev Type I, Chebyshev Type II, Elliptic.

Проекты минимального порядка

В случаях, где частота среза на 3 дБ не представляет главного интереса, но вместо этого и полоса пропускания и полоса задерживания полностью заданы в терминах частот и суммы терпимых пульсаций, мы можем использовать метод проектирования минимального порядка:

Fp = .1;
Fst = .3;
Ap = 1;
Ast = 60;
setspecs(d,'Fp,Fst,Ap,Ast',Fp,Fst,Ap,Ast);
Hbutter = design(d,'butter','SystemObject',true);
Hcheby1 = design(d,'cheby1','SystemObject',true);
Hcheby2 = design(d,'cheby2','SystemObject',true);
Hellip = design(d,'ellip','SystemObject',true);
hfvt = fvtool(Hbutter,Hcheby1,Hcheby2,Hellip, 'DesignMask', 'on',...
    'Color','white');
axis([0 1 -70 2])
legend(hfvt, ...
    'Butterworth','Chebyshev Type I','Chebyshev Type II','Elliptic');

Figure Filter Visualization Tool - Magnitude Response (dB) contains an axes and other objects of type uitoolbar, uimenu. The axes with title Magnitude Response (dB) contains 5 objects of type line. These objects represent Butterworth, Chebyshev Type I, Chebyshev Type II, Elliptic.

7-й фильтр порядка необходим, чтобы выполнить спецификации с проектом Баттерворта, тогда как 5-й порядок достаточен с любой Чебышевские методы. Порядок фильтра может даже уменьшаться до 4 с эллиптическим проектом:

order(Hbutter)
ans = 7
order(Hcheby1)
ans = 5
order(Hcheby2)
ans = 5
order(Hellip)
ans = 4

Соответствие точно с техническими требованиями полосы пропускания или полосы задерживания

С проектами минимального порядка идеальный порядок должен быть округлен до следующего целого числа. Этот дополнительный дробный порядок позволяет алгоритму на самом деле превышать технические требования. Мы можем использовать MatchExactly отметьте к ограничению алгоритм проекта, чтобы совпадать точно с одной полосой. Другая полоса превысит свои технические требования. По умолчанию Чебышевский Тип, который я проектирую, совпадает с полосой пропускания, Баттерворт и Чебышевский Тип II совпадают с полосой задерживания, и затухания обеих полос являются соответствующими эллиптическим проектом (в то время как частота ребра полосы задерживания превышена):

Hellipmin1    = design(d, 'ellip', 'MatchExactly', 'passband',...
    'SystemObject',true);
Hellipmin2 = design(d, 'ellip', 'MatchExactly', 'stopband',...
    'SystemObject',true);
hfvt = fvtool(Hellip, Hellipmin1, Hellipmin2, 'DesignMask', 'on',...
    'Color','white');
axis([0 1 -80 2]);
legend(hfvt, 'Matched passband and stopband', ...
    'Matched passband', 'Matched stopband', ...
    'Location', 'Northeast')

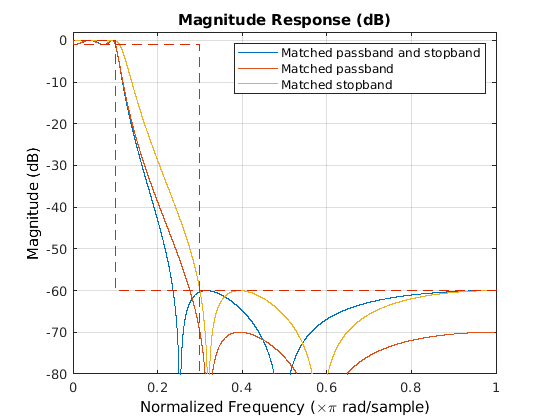

Figure Filter Visualization Tool - Magnitude Response (dB) contains an axes and other objects of type uitoolbar, uimenu. The axes with title Magnitude Response (dB) contains 4 objects of type line. These objects represent Matched passband and stopband, Matched passband, Matched stopband.

Увеличение полосы пропускания, чтобы сравнить ребра полосы пропускания. Совпадающая полоса пропускания и соответствующий оба проекта имеет затухание точно 1 дБ в Fpass =.1:

axis([0 .11 -1.1 0.1]);
legend(hfvt, 'Location', 'Southwest')

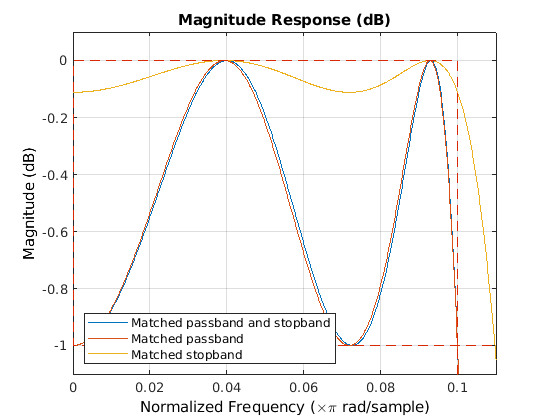

Figure Filter Visualization Tool - Magnitude Response (dB) contains an axes and other objects of type uitoolbar, uimenu. The axes with title Magnitude Response (dB) contains 4 objects of type line. These objects represent Matched passband and stopband, Matched passband, Matched stopband.

Мы проверяем, что получившийся порядок фильтров не изменился:

order(Hellip)
ans = 4
order(Hellipmin1)
ans = 4
order(Hellipmin2)
ans = 4

Highpass, полосовые и заграждающие фильтры

Результаты, представленные выше, могут быть расширены к highpass, полосе пропускания и bandstop типам ответа. Например, вот полосовые фильтры минимального порядка:

d = fdesign.bandpass('Fst1,Fp1,Fp2,Fst2,Ast1,Ap,Ast2', ...
    .35,.45,.55,.65,60,1,60);
Hbutter = design(d,'butter','SystemObject',true);
Hcheby1 = design(d,'cheby1','SystemObject',true);
Hcheby2 = design(d,'cheby2','SystemObject',true);
Hellip = design(d,'ellip','SystemObject',true);
hfvt = fvtool(Hbutter,Hcheby1,Hcheby2,Hellip, 'DesignMask', 'on',...
    'Color','white');
axis([0 1 -70 2])
legend(hfvt, ...
    'Butterworth','Chebyshev Type I','Chebyshev Type II','Elliptic',...
    'Location', 'Northwest')

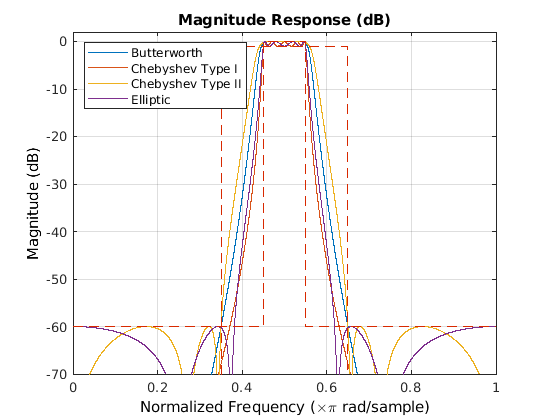

Figure Filter Visualization Tool - Magnitude Response (dB) contains an axes and other objects of type uitoolbar, uimenu. The axes with title Magnitude Response (dB) contains 5 objects of type line. These objects represent Butterworth, Chebyshev Type I, Chebyshev Type II, Elliptic.
