Отключите несвязанный блок Выходные параметры и использование комментария блоков

Можно следовать этим инструкциям, как рекомендуется моделирование методов, таких как проверка, что тот блок выходные параметры отключен и как можно закомментировать блоки для генерации HDL-кода.

Каждая инструкция имеет уровень серьезности, который указывает на уровень требований податливости. Чтобы узнать больше, смотрите Уровни серьезности Руководств по моделированию HDL.

Отключите несвязанный блок Выходные параметры

ID инструкции

1.1.9

Серьезность

Обязательный

Описание

Если вы генерируете HDL-код для Подсистемы, которая имеет несвязанные выходные порты, HDL Coder™ генерирует ошибку. Для выходных портов, которые не соединяются с нисходящей логикой, соедините их с блоком.

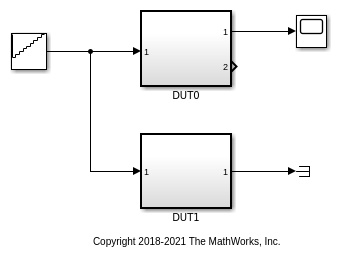

Эта модель иллюстрирует DUT0 Подсистема, которая имеет несвязанный выходной порт Out2.

open_system('hdlcoder_terminateout')

Если вы генерируете HDL-код для этой Подсистемы, HDL Coder™ генерирует эту ошибку:

error in validation model generation: Failed to find source for outport 2 on 'DUT0' Please create a fully connected subsystem when generating the cosimulation model.

close_system('hdlcoder_terminateout')

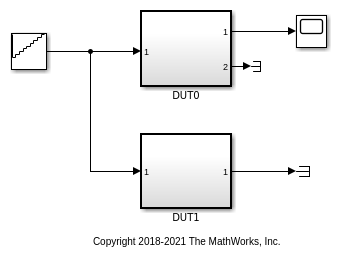

Можно использовать addterms функция, чтобы добавить Терминатора блокируется к неподключенным портам в вашей модели.

load_system('hdlcoder_terminateout')
addterms('hdlcoder_terminateout')
open_system('hdlcoder_terminateout')

Используя комментируют и комментируют через блоков

ID инструкции

1.1.10

Серьезность

Информативный

Описание

Чтобы исключить блоки в вашей модели от симуляции, физически не удаляя блоки из вашей модели, использование Комментирует или Комментарий Через. Когда вы используете, Комментируют, сигналы отключены и основаны. Когда вы используете Комментарий Через, через сигналы проходят.

Когда вы генерируете HDL-код, можно использовать эту возможность исключить определенные блоки, такие как блоки, которые не поддерживаются для генерации HDL-кода.

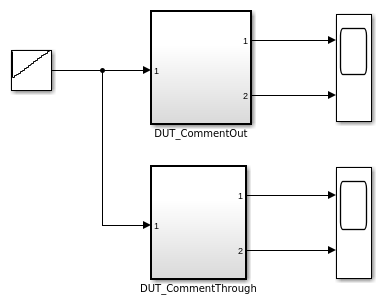

Откройте модель hdlcoder_comment_through_out.

open_system('hdlcoder_comment_through_out')

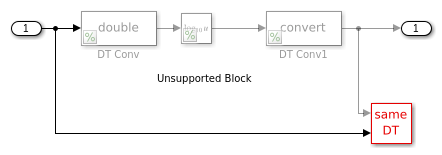

Блоки поддержек генератора кода, которые являются, комментируют, когда выходные сигналы не использованы. Сгенерированный код присваивает постоянное значение 0 к сигналу при выходе. Dut_CommentOut подсистема содержит блоки, которые комментируются.

open_system('hdlcoder_comment_through_out/DUT_CommentOut/Generated_CommentOut')

Когда вы генерируете код, этот код VHDL сгенерировал для DUT_CommentOut подсистема указывает на постоянное нулевое значение, присвоенное Out1.

ARCHITECTURE rtl OF Generated IS
  -- Signals
  SIGNAL TmpGroundAtData_Type_DuplicateInport1_out1 : signed(15 DOWNTO 0);  -- sfix16_En6
BEGIN
-- Unsupported Block
TmpGroundAtData_Type_DuplicateInport1_out1 <= to_signed(16#0000#, 16);
Out1 <= std_logic_vector(TmpGroundAtData_Type_DuplicateInport1_out1);
END rtl;

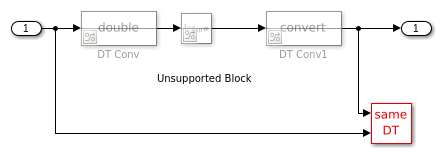

Генератор кода поддерживает блоки, которые являются комментарием через. Сгенерированный код передает входной сигнал до выхода. Dut_CommentThrough подсистема содержит блоки, которые являются комментарием через.

open_system('hdlcoder_comment_through_out/DUT_CommentThrough/Generated_CommentThrough')

Когда вы генерируете код для Dut_CommentThrough подсистема, код VHDL показывает In1 переданный до Out1.

ARCHITECTURE rtl OF Generated_CommentThrough IS
BEGIN
-- Unsupported Block
Out1 <= In1;
END rtl;
