В этом примере показано, как создать карту крупнейших мировых городов, улучшенных с береговыми линиями и ландшафтом. Это использует модифицированную азимутальную проекцию карты Briesemeister. Пример включает некоторый дополнительный код, который позволяет пользователю в интерактивном режиме выбирать местоположение и завоевывать репутацию и район самого близкого города. Чтобы видеть эту часть примера, необходимо запустить полный пример, всплывающий последний рисунок в отдельную фигуру MATLAB, и затем запустить дополнительный код в командной строке MATLAB.

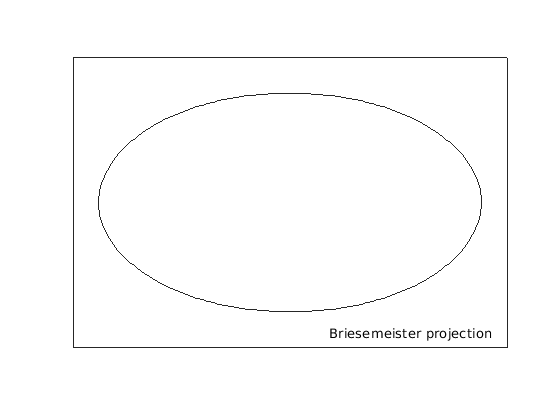

Создайте объект осей карты.
figure axesm bries text(2.8,-1.8,'Briesemeister projection','HorizontalAlignment','right') framem('FLineWidth',1)
Загрузите растровые данные о вертикальном изменении и географический объект ссылки ячеек. Отобразите данные по карте.
load topo60c geoshow(topo60c,topo60cR,'DisplayType','texturemap')
Примените палитру, подходящую для данных о вертикальном изменении. Сделайте отображение более ярким.
demcmap(topo60c) brighten(0.5)

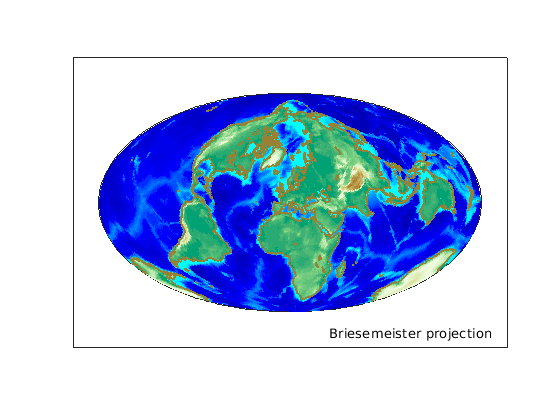

Загрузите глобальные координаты береговой линии. Обобщите береговые линии к допуску с 0.25 степенями. Затем постройте береговые линии коричневого цвета.
load coastlines [rlat,rlon] = reducem(coastlat,coastlon,0.25); geoshow(rlat,rlon,'Color',[.6 .5 .2],'LineWidth',1.5)
Считайте файл форм, содержащий имена городов во всем мире и их координат в широте и долготе.
cities = shaperead('worldcities','UseGeoCoords',true);
Извлеките широты точки и долготы с extractfield, и добавьте их в карту.
lats = extractfield(cities,'Lat'); lons = extractfield(cities,'Lon'); geoshow(lats, lons,... 'DisplayType', 'point',... 'Marker', 'o',... 'MarkerEdgeColor', 'r',... 'MarkerFaceColor', 'r',... 'MarkerSize', 3) text(-2.8,-1.8,'Major World Cities')
Теперь использование карты, которую вы создали, можно настроить простой цикл, чтобы запросить, нажимает на карту, и отобразите имя и координаты самого близкого города. Необходимо вытолкать последнюю карту, которую вы создали на Шаге 4 в отдельное графическое окно MATLAB, с помощью кнопки, которая появляется наверху карты. Кроме того, в следующем коде, устанавливает runCitySelectionLoop к true, и выполните код в командной строке.
Код сначала отображает текстовые инструкции в верхнем левом углу карты. Затем это вводит цикл, в котором это получает выбранные широты и долготы с inputm. Используйте distance вычислить большое круговое расстояние между каждой выбранной точкой и каждым городом в базе данных. Определите индекс самого близкого города, измените внешний вид его символа маркера и отобразите имя города и координаты широты/долготы.
runCitySelectionLoop = false; % Set to true to run optional city selection loop if(runCitySelectionLoop) h1 = text(-2.8, 1.9, 'Click on a dot for its city name. Press ENTER to stop'); h2 = text(-2.8, 1.7, ''); h3 = text(-2.8, 1.5, 'City Coordinates.'); while true [selected_lat,selected_lon] = inputm(1); if isempty(selected_lat) break % User typed ENTER end d = distance(lats, lons, selected_lat, selected_lon); k = find(d == min(d(:)),1); city = cities(k); geoshow(city.Lat, city.Lon, ... 'DisplayType', 'point', ... 'Marker', 'o', ... 'MarkerEdgeColor', 'k', ... 'MarkerFaceColor', 'y', ... 'MarkerSize', 3) h2.String = city.Name; h3.String = num2str([city.Lat, city.Lon],'%10.2f'); end disp('End of input.') end
