3-D теневая поверхность с подсветкой на осях карты
surflm(lat,lon,Z)
surflm(latlim,lonlim,Z)
surflm(...,s)
surflm(...,s,k)
h = surflm(...)
surflm(lat,lon,Z) и surflm(latlim,lonlim,Z) совпадают с surfm(...) за исключением того, что они подсвечивают поверхность с источником света. Источник света по умолчанию (45 градусов против часовой стрелки от текущего представления) и константы коэффициента отражения эквивалентен в surfl.
surflm(...,s) и surflm(...,s,k) используйте вектор источника света, s, и вектор из констант коэффициента отражения, k. Для получения дополнительной информации о s и k, смотрите справку для surfl.
h = surflm(...) возвращает указатель на объект подложки.
Отобразите 3-D теневую поверхность с подсветкой на карте. Для этого сначала загрузите растровые данные о вертикальном изменении и географический объект ссылки ячеек. Получите координаты береговых линий.
load topo60c [topo60c,topo60cR] = geocrop(topo60c,topo60cR,[-90 90],[-180 180]); load coastlines
Создайте объект осей карты с помощью проекции Миллера. Удалите фон осей путем вызова axis off.
axesm miller axis off
Создайте mesh долготы широты из растра с помощью geographicGrid функция. Затем отобразите данные о вертикальном изменении как теневую поверхность с подсветкой. Примените полутоновую палитру.
[lat,lon] = geographicGrid(topo60cR); surflm(lat,lon,topo60c) colormap(gray)

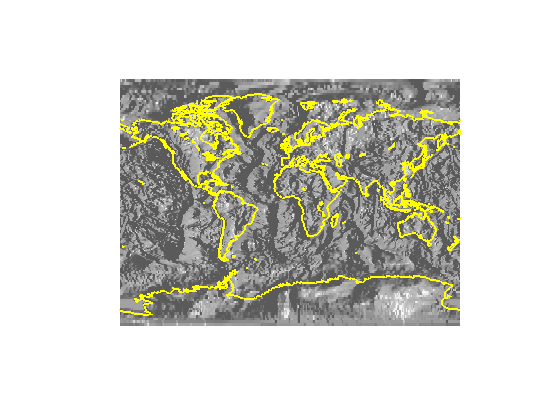

Отобразите береговые линии по поверхности.
plotm(coastlat,coastlon,max(topo60c(:)),... 'LineWidth',1.5,'Color','y')
surflm похож на surfm, за исключением того, что это заштриховывает монохромную поверхность карты с источником света, и единственная позволенная координатная сетка является размером матрицы данных.
