Приложение GUIDE с параметрами для отображения графиков

Примечание

Среда GUIDE будет удалена в будущем релизе. После того, как GUIDE удален, существующие приложения GUIDE продолжат запускаться в MATLAB^®, но они не будут доступны для редактирования в GUIDE.

Чтобы продолжить редактировать существующее приложение GUIDE, см. Стратегии Миграции GUIDE информации о том, как помочь обеспечить совместимость приложения с будущими релизами MATLAB. Чтобы создать новые приложения в интерактивном режиме, Разработайте Приложения Используя App Designer вместо этого.

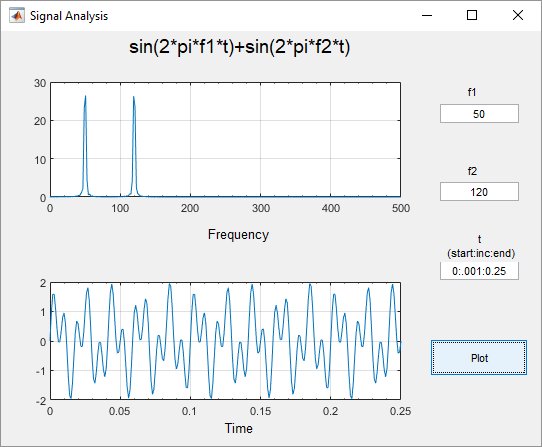

В этом примере показано, как исследовать и запустить предварительно созданное приложение GUIDE. Приложение содержит три поля редактирования и две оси. Оси отображают частоту и представления области времени функции, которая является суммой двух синусоид. Лучшие два поля редактирования содержат частоту для каждой синусоиды компонента. Третье поле редактирования содержит область значений времени и частоту дискретизации для графиков.

Открытие и запуск примера

Открытый пример

Открытый и запуск приложение. Измените значения по умолчанию в f1 и f2 полях, чтобы изменить частоту для каждой синусоиды компонента. Можно также изменить эти три числа (разделенный двоеточиями) в t поле. Первые и последние числа задают окно времени, чтобы произвести функцию. Средний номер задает частоту дискретизации.

Нажмите кнопку Plot, чтобы видеть график функции в частоте и временных интервалах.

Исследование кода

В GUIDE нажмите кнопку Editor, чтобы просмотреть код.
Около верхней части окна Editor используйте кнопку Go To, чтобы перейти к функциям, обсужденным ниже.

`f1_input_Callback` и `f2_input_Callback`

f1_input_Callback функция выполняется, когда пользователь изменяет значение в поле редактирования f1. f2_input_Callback функция отвечает на изменения в поле f2, и это почти идентично f1_input_Callback функция. Обе функции проверяют на введенного действительного пользователя. Если значение в поле редактирования недопустимо, кнопка Plot отключена. Вот код для f1_input_Callback функция.

f1 = str2double(get(hObject,'String'));
if isnan(f1) || ~isreal(f1)
    % Disable the Plot button and change its string to say why
    set(handles.plot_button,'String','Cannot plot f1');
    set(handles.plot_button,'Enable','off');
    % Give the edit text box focus so user can correct the error
    uicontrol(hObject);
else
    % Enable the Plot button with its original name
    set(handles.plot_button,'String','Plot');
    set(handles.plot_button,'Enable','on');
end

`t_input_Callback`

t_input_Callback функция выполняется, когда пользователь изменяет значение в поле редактирования t. Этот try проверки блока значение, чтобы убедиться, что это является числовым, что его длина между 2 и 1000, и что вектор монотонно увеличивается.

try
    t = eval(get(handles.t_input,'String'));
    if ~isnumeric(t)
        % t is not a number
        set(handles.plot_button,'String','t is not numeric')
    elseif length(t) < 2
        % t is not a vector
        set(handles.plot_button,'String','t must be vector')
    elseif length(t) > 1000
        % t is too long a vector to plot clearly
        set(handles.plot_button,'String','t is too long')
    elseif min(diff(t)) < 0
        % t is not monotonically increasing
        set(handles.plot_button,'String','t must increase')
    else
        % Enable the Plot button with its original name
        set(handles.plot_button,'String','Plot')
        set(handles.plot_button,'Enable','on')
        return
    end

 catch EM
    % Cannot evaluate expression user typed
    set(handles.plot_button,'String','Cannot plot t');
    uicontrol(hObject);
end

catch блок изменяет метку на кнопке Plot, чтобы указать, что входное значение было недопустимо. uicontrol наборы команд особое внимание на поле, которое содержит ошибочное значение.

`plot_button_Callback`

plot_button_Callback функция выполняется, когда пользователь нажимает кнопку Plot.

Во-первых, коллбэк получает значения в этих трех полях редактирования:

f1 = str2double(get(handles.f1_input,'String'));
f2 = str2double(get(handles.f2_input,'String'));
t = eval(get(handles.t_input,'String'));

Затем коллбэк использует значения f1, f2, и t произвести функцию во временном интервале и вычислить преобразование Фурье. Затем два графика обновляются:

% Create frequency plot in proper axes
plot(handles.frequency_axes,f,m(1:257));
set(handles.frequency_axes,'XMinorTick','on');
grid(handles.frequency_axes,'on');

% Create time plot in proper axes
plot(handles.time_axes,t,x);
set(handles.time_axes,'XMinorTick','on');
grid on
