Объединение контурного графика и графика поля градиентов

Отобразите линии контура и векторы градиента на том же графике.

Постройте 10 контуров xe-x2-y2 по сетке от-2 до 2 в направлениях X и Y.

[X,Y] = meshgrid(-2:0.2:2);
Z = X .* exp(-X.^2 - Y.^2);
contour(X,Y,Z,10)

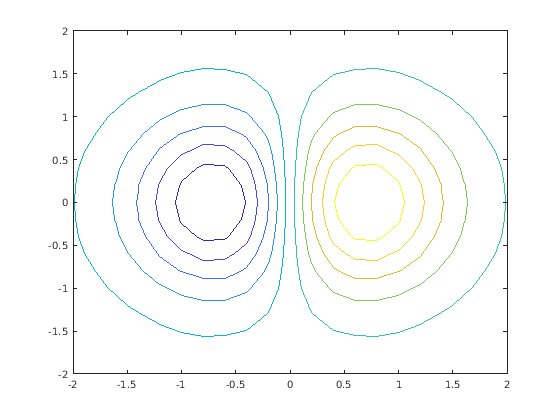

Figure contains an axes. The axes contains an object of type contour.

Вычислите 2D градиент Z использование gradient функция. gradient функция возвращает U как градиент в направлении X и V как градиент в направлении Y. Отобразите стрелы, указывающие на значения градиента с помощью quiver функция.

[U,V] = gradient(Z,0.2,0.2);
hold on
quiver(X,Y,U,V)
hold off

Figure contains an axes. The axes contains 2 objects of type contour, quiver.
