Маркировка уровней на контурной диаграмме

В этом примере показано, как пометить каждую линию контура ее присваиваемым значением.

Матрица контура, C, дополнительный выходной аргумент, возвращенный contourcontour3, и contourf. clabel функционируйте использует значения от C отобразить метки для 2D линий контура.

Отобразите восемь уровней контура peaks функционируйте и пометьте контуры. clabel метки только линии контура, которые являются достаточно большими, чтобы содержать встроенную метку.

Z = peaks;
figure
[C,h] = contour(Z,8);

clabel(C,h)
title('Contours Labeled Using clabel(C,h)')

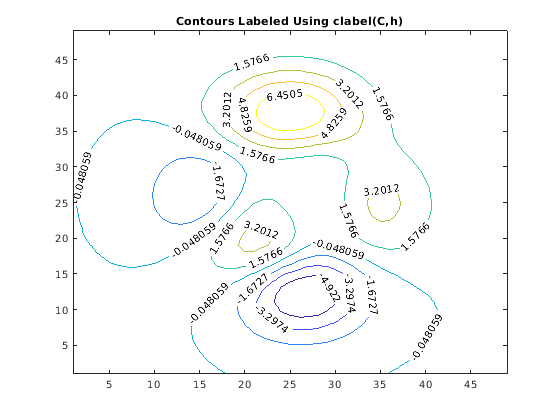

Figure contains an axes. The axes with title Contours Labeled Using clabel(C,h) contains an object of type contour.

Чтобы в интерактивном режиме выбрать контуры, чтобы пометить использование мыши, передайте manual опция к clabel, например, clabel(C,h,'manual'). Эта команда отображает курсор перекрестия, когда мышь в фигуре. Щелкните мышью, чтобы пометить линию контура самой близкой к курсору.
