Типы гистограмм

Столбчатые графики полезны для просмотра результатов в течение времени, сравнение результатов различных наборов данных и показа, как отдельные элементы способствуют общему количеству.

По умолчанию, столбчатые графики представляет каждый элемент в векторе или матрице как одна панель, такая, что высота панели пропорциональна значению элемента.

2D гистограмма

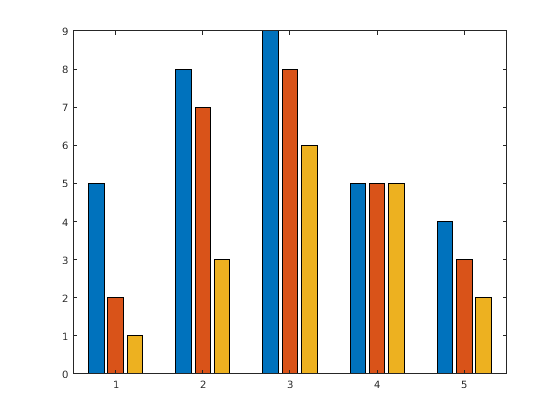

bar функция распределяет панели вдоль оси X. Элементы в той же строке матрицы группируются. Например, если матрица имеет пять строк и три столбца, то bar отображения пять групп из трех панелей вдоль оси X. Первый кластер панелей представляет элементы в первой строке Y.

Y = [5,2,1
     8,7,3
     9,8,6
     5,5,5
     4,3,2];
figure
bar(Y)

Figure contains an axes. The axes contains 3 objects of type bar.

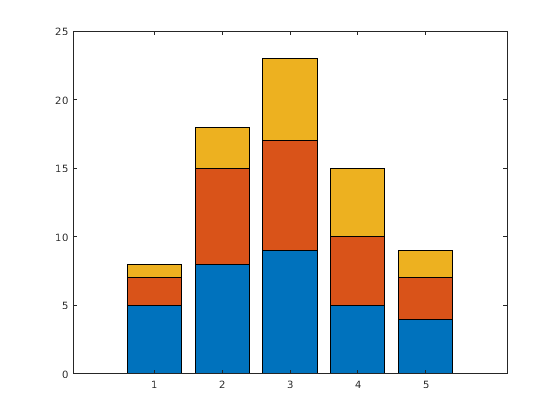

Чтобы сложить элементы подряд, задайте stacked опция для bar функция.

figure
bar(Y,'stacked')

Figure contains an axes. The axes contains 3 objects of type bar.

2D горизонтальный график

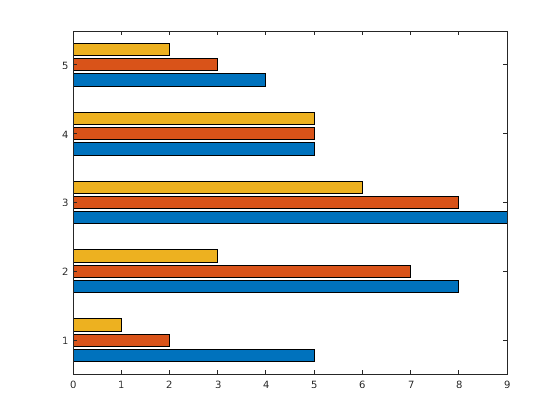

barh функция распределяет панели вдоль оси Y. Элементы в той же строке матрицы группируются.

Y = [5,2,1
     8,7,3
     9,8,6
     5,5,5
     4,3,2];
figure
barh(Y)

Figure contains an axes. The axes contains 3 objects of type bar.

3-D гистограмма

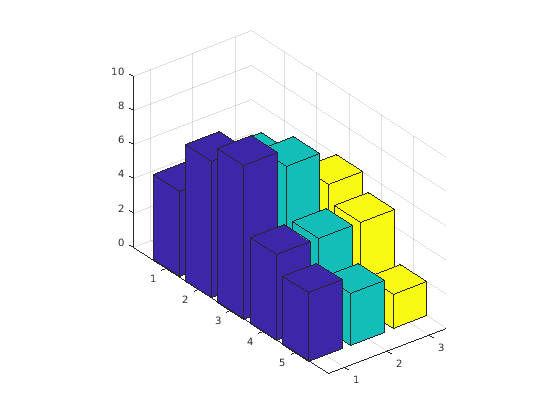

bar3 функция чертит каждый элемент как отдельный 3-D блок и распределяет элементы каждого столбца вдоль оси Y.

Y = [5,2,1
     8,7,3
     9,8,6
     5,5,5
     4,3,2];
figure
bar3(Y)

Figure contains an axes. The axes contains 3 objects of type surface.

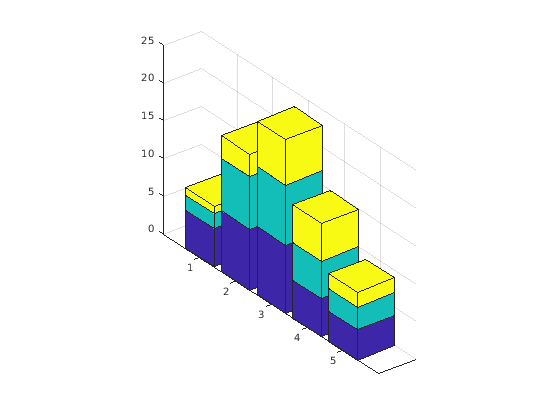

Чтобы сложить элементы подряд, задайте stacked опция для bar3 функция.

figure
bar3(Y,'stacked')

Figure contains an axes. The axes contains 3 objects of type surface.

3-D горизонтальный график

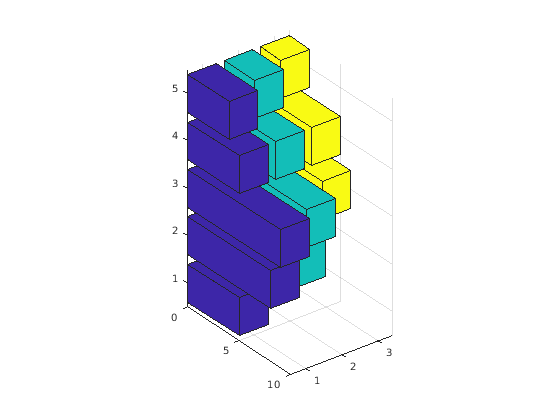

bar3h функция чертит каждый элемент как отдельный 3-D блок и распределяет элементы каждого столбца вдоль оси z.

Y = [5,2,1
     8,7,3
     9,8,6
     5,5,5
     4,3,2];
figure
bar3h(Y)

Figure contains an axes. The axes contains 3 objects of type surface.
