Можно создать графики datetime и значений длительности со множеством графических функций. Также можно настроить оси, такие как изменение формата меток в виде галочки или изменения пределов по осям.
Постройте график со значениями datetime на оси X. Затем измените формат меток в виде галочки и пределов оси X.
Создайте t
как последовательность дат и создают y
как случайные данные. Постройте векторы с помощью plot
функция.

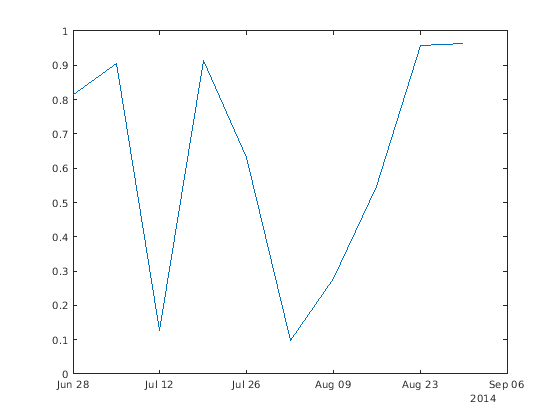

t = datetime(2014,6,28) + calweeks(0:9); y = rand(1,10); plot(t,y);
По умолчанию, plot
выбирает местоположения отметки деления на основе области значений данных. Когда вы увеличиваете масштаб и из графика, метки в виде галочки автоматически настраивают до новых пределов по осям.
Измените пределы оси X. Кроме того, измените формат для меток в виде галочки вдоль оси X. Для списка параметров форматирования смотрите xtickformat
функция.

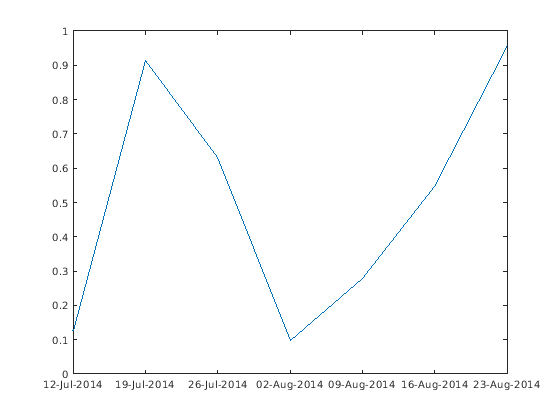

xlim(datetime(2014,[7 8],[12 23]))
xtickformat('dd-MMM-yyyy')
Постройте график со значениями длительности на оси X. Затем измените формат меток в виде галочки и пределов оси X.
Создайте t
как семь линейно расположенных с интервалами значений длительности между 0 и 3 минутами. Создайте y
как вектор из случайных данных. Отобразите данные на графике.

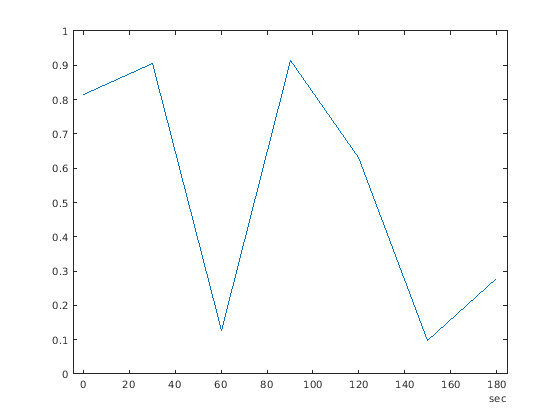

t = 0:seconds(30):minutes(3); y = rand(1,7); plot(t,y);
Просмотрите пределы оси X. Поскольку метки в виде галочки длительности в терминах единого блока (минуты), пределы хранятся в терминах того модуля.
xl = xlim
xl = 1x2 duration
-4.5 sec 184.5 sec
Измените формат для меток в виде галочки длительности, чтобы отобразиться в форме цифрового таймера, который включает больше чем один модуль. Для списка параметров форматирования смотрите xtickformat
функция.

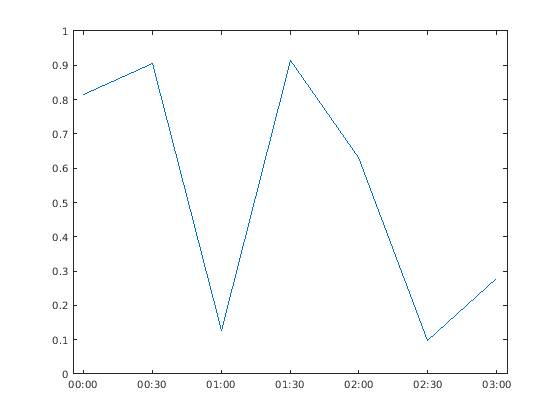

xtickformat('mm:ss')
Просмотрите пределы оси X снова. Поскольку метки в виде галочки длительности теперь в терминах нескольких модулей, пределы хранятся в модулях 24-часовых дней.
xl = xlim
xl = 1x2 duration
-00:04 03:04

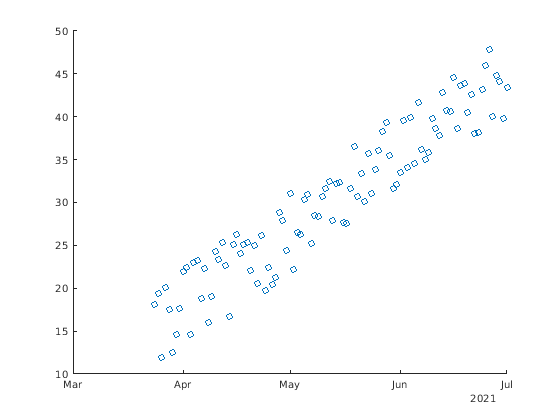

Создайте график рассеивания с datetime или входными параметрами длительности с помощью scatter
или scatter3
функции. Например, создайте график рассеивания с датами вдоль оси X.
t = datetime('today') + caldays(1:100);
y = linspace(10,40,100) + 10*rand(1,100);
scatter(t,y)
Можно создать другие типы графиков со значениями длительности или datetime. Эта графика функционирует datetime поддержки и значения длительности.
bar | barh |
plot | plot3 |
semilogx (x значения должно быть числовым), | semilogy (y значения должно быть числовым), |
stem | stairs |
scatter | scatter3 |
area | mesh |
surf | surface |
fill | fill3 |
line | text |
histogram |
