LineSpec (Line Specification)
Спецификация линии
Описание
Функции построения графика принимают спецификации линии как аргументы и изменяют график, сгенерированный соответственно. Можно задать эти три компонента:
Стиль линии
Символ маркера
Цвет
Например:
plot(x,y,'-.or')
графики y по сравнению с x использование штрихпунктирной линии (-.), помещает круговые маркеры (o) в точках данных и цветах и линия и красный маркер (r). Задайте компоненты (в любом порядке) как вектор символов после аргументов данных. Обратите внимание на то, что linespecs не являются парами "имя-значение".
Графическое изображение точек данных без линии
Если вы задаете маркер, но не стиль линии, только маркеры построены. Например:
plot(x,y,'d')
Стили линии, символы маркера и цвета
Вы указываете на стили линии, маркеры и цвета, которые вы хотите отобразить, подробный в следующих таблицах:
| Стиль линии | Описание |
|---|---|
- | Сплошная линия |
-- | Пунктирная линия |
: | Пунктирная линия |
-. | Штрихпунктирная линия |
| Маркер | Описание |
|---|---|
'o' | Круг |
'+' | Знак «плюс» |
'*' | Звездочка |
'.' | Точка |
'x' | Крест |
'_' | Горизонтальная линия |
'|' | Вертикальная линия |
's' | Квадрат |
'd' | Ромб |
'^' | Треугольник, направленный вверх |
'v' | Нисходящий треугольник |
'>' | Треугольник, указывающий вправо |
'<' | Треугольник, указывающий влево |
'p' | Пентаграмма |
'h' | Гексаграмма |
| Цвет | Описание |
|---|---|
| желтый |
| пурпурный |
| голубой |
| красный |
| зеленый |
| синий |
| белый |
| черный |
Related Properties
Эта страница также описывает, как задать свойства линий, используемых для графического вывода. Графика MATLAB® дает вам контроль над этими визуальными характеристиками:
LineWidth— Задает ширину (в точках) линии.MarkerEdgeColor— Задает цвет маркера или цвета обводки для заполненных маркеров (круг, квадрат, ромб, пентаграмма, гексаграмма и эти четыре треугольника).MarkerFaceColor— Задает цвет поверхности заполненных маркеров.MarkerSize— Задает размер маркера в точках (должен быть больше 0).
Кроме того, можно задать LineStyle, Color, и Marker свойства вместо того, чтобы использовать вектор символов спецификации линии. Это полезно, если вы хотите задать цвет, который не находится в списке при помощи значений триплета RGB. Смотрите Line Properties для получения дополнительной информации об этих свойствах.
Примеры

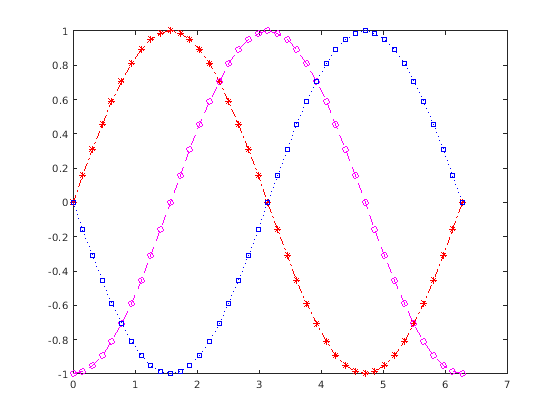

Изменение внешнего вида строки
Постройте синусоидальную функцию более чем три различных области значений с помощью различных стилей линии, цветов и маркеров.
figure t = 0:pi/20:2*pi; plot(t,sin(t),'-.r*') hold on plot(t,sin(t-pi/2),'--mo') plot(t,sin(t-pi),':bs') hold off
Set Line Properties
Создайте график, иллюстрирующий, как установить свойства линии.
t = 0:pi/20:2*pi; figure plot(t,sin(2*t),'-mo',... 'LineWidth',2,... 'MarkerEdgeColor','k',... 'MarkerFaceColor',[.49 1 .63],... 'MarkerSize',10)
