rotate

Вращайте объект с заданным центром и направлением

Синтаксис

rotate(h,direction,alpha)
rotate(...,origin)

Описание

rotate функция вращает графический объект в 3-мерном пространстве.

rotate(h,direction,alpha) вращает графический объект h alpha степени. Задайте h как поверхность, закрашенная фигура, линия, текст или объект изображения. direction 2D или трехэлементный вектор, который описывает ось вращения в сочетании с источником оси вращения. Источник по умолчанию оси вращения является центром поля графика. Эта точка является не обязательно источником осей.

Положительный alpha задан как угол правила правой руки о векторе направления, когда это расширяет от источника вращения.

Если h массив указателей, все объекты должны быть дочерними элементами тех же осей.

rotate(...,origin) задает источник оси вращения как трехэлементный vector [x0,y0,z0].

Примеры

свернуть все

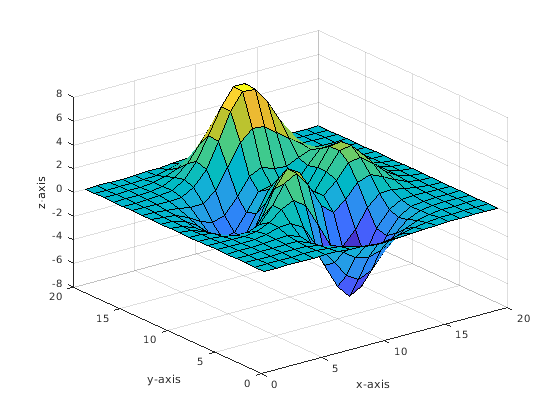

Создайте объемную поверхностную диаграмму peaks функционируйте и возвратите объект подложки.

s = surf(peaks(20));
xlabel('x-axis')
ylabel('y-axis')
zlabel('z-axis')

Figure contains an axes. The axes contains an object of type surface.

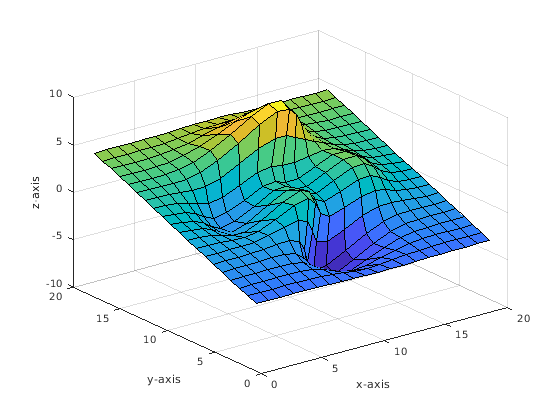

Вращайте объемную поверхностную диаграмму 25 градусов вокруг ее оси X.

direction = [1 0 0];
rotate(s,direction,25)

Figure contains an axes. The axes contains an object of type surface.

Создайте объемную поверхностную диаграмму peaks функционируйте и возвратите объект подложки.

s = surf(peaks(20));
xlabel('x-axis')
ylabel('y-axis')
zlabel('z-axis')

Figure contains an axes. The axes contains an object of type surface.

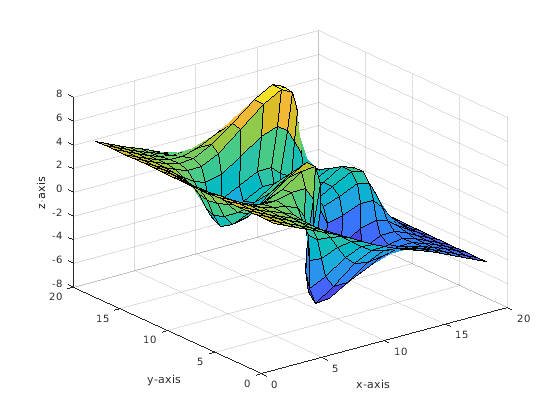

Вращайте объемную поверхностную диаграмму 25 градусов вокруг ее оси Y.

direction = [0 1 0];
rotate(s,direction,25)

Figure contains an axes. The axes contains an object of type surface.

Создайте объемную поверхностную диаграмму peaks функционируйте и возвратите объект подложки.

s = surf(peaks(20));
xlabel('x-axis')
ylabel('y-axis')
zlabel('z-axis')

Figure contains an axes. The axes contains an object of type surface.

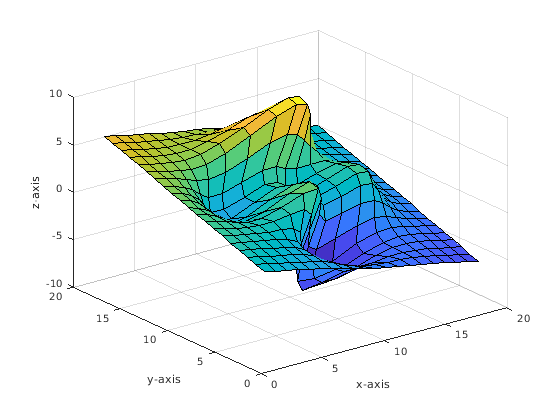

Вращайте объемную поверхностную диаграмму 25 градусов вокруг ее оси X и оси Y.

direction = [1 1 0];
rotate(s,direction,25)

Figure contains an axes. The axes contains an object of type surface.

Советы

Преобразование вращения изменяет данные объекта. Этот метод отличается от используемого view и rotate3d, которые изменяют только точку зрения.

Ось вращения задана источником вращения и точки P. Задайте P как сферические координаты [theta phi] или как Декартовы координаты [xp,yp,zp].

В двухэлементной форме для direction, theta угол в x-y плоскости против часовой стрелки от положительной оси X. phi вертикальное изменение вектора направления от x-y плоскости.

Трехэлементная форма для direction задает направление оси с помощью Декартовых координат. Вектор направления является вектором от источника вращения к P.

Советы

rotate изменяет значения Xdata, Ydata, и Zdata свойства вращать графические объекты.

Смотрите также

| |

Представлено до R2006a
