Анализируйте данные моделирования схемы
Приложение Mixed-Signal Analyzer позволяет вам визуализировать, анализировать, и идентифицировать тренды в данных моделирования смешанных сигнала. С опцией Cadence® Virtuoso ADE-MATLAB® Integration можно импортировать базы данных результатов схемотехнической симуляции в MATLAB. Чтобы получить информацию в данные, можно построить тренды, где можно варьироваться различные параметры процесса и видеть, как поведение системы изменяется.
Панель инструментов MATLAB: Во вкладке Apps, под Signal Processing and Communications, кликают по значку приложения.
Командная строка MATLAB: Введите mixedSignalAnalyzer.
В этом примере показано, как можно использовать приложение Mixed Signal Analyzer, чтобы анализировать буферную схему часов и изучить эффект различных угловых точек с помощью графиков тренда.
Откройте приложение Mixed Signal Analyzer.
mixedSignalAnalyzer
Импортируйте объект AdeInfo из Cadence®. Нажмите кнопку Import, выберите файл AdeInfo .mat... и выберите ClockBuffer.

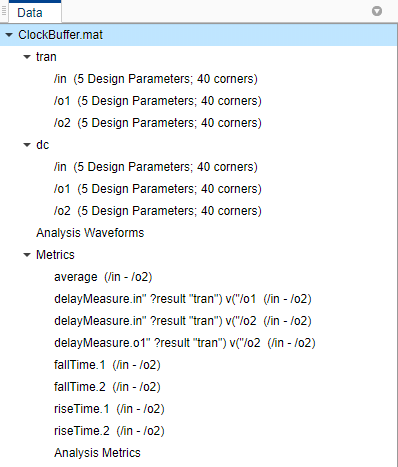

Объект AdeInfo загружает переходный процесс и аналитические данные моделирования DC, аналитическую форму волны и показатели производительности.

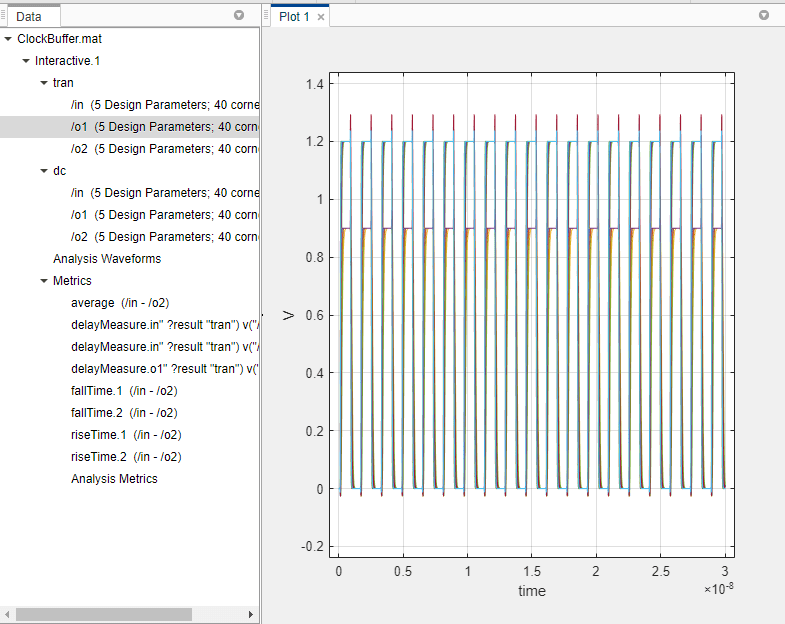

В Информационной панели нажмите на /o1 под разделом tran затем нажмите кнопку Display Waveform во вкладке Analysis.

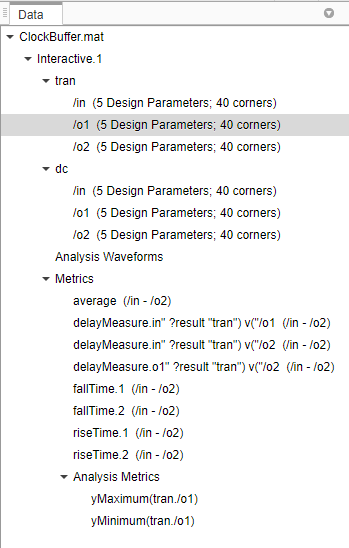

Получить дополнительное перерегулирование и метрики undershoot от /o1 данные, сохраните /o1 выбранный и выбор yMaximum и yMinimum функционирует от Встроенного раздела Analysis во вкладке Analysis. Метрики добавляются под Аналитическими Метриками в Информационной панели.
Можно также добавить пользовательскую аналитическую функцию использование кнопки Add Analysis.

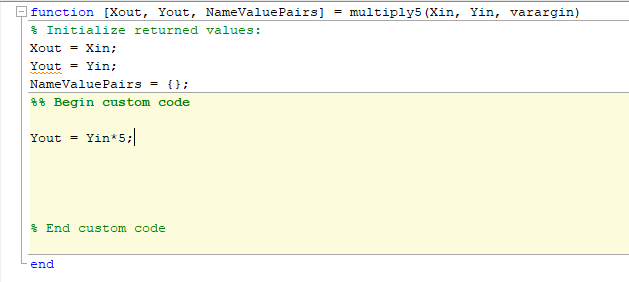

Чтобы добавить пользовательскую аналитическую функцию, которая умножает форму волны на пять, нажмите на кнопку Add Analysis. В недавно открытом всплывающем окне, Имени функции множества к multiply5, Количество входных форм волны к 1, Количество входных параметров к 0. Нажмите кнопку Create Analysis. prepolulated редактор MATLAB открывается, где можно добавить пользовательский код, в этом случае код, чтобы умножить входную амплитуду формы волны вдоль оси Y на 5.

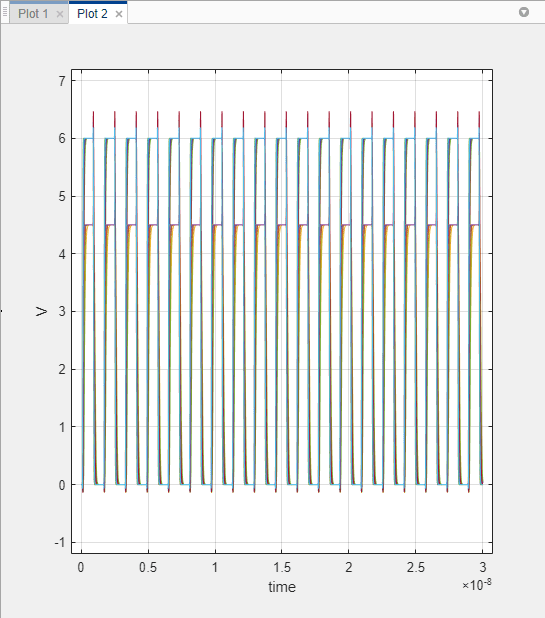

Умножить /o1 данные 5, сохраните выбранным и нажмите на недавно добавленную функцию multiply5 от раздела Custom Analyses во вкладке Analysis. Выберите multiply5(tran/o1) под разделом Analysis Waveforms в Информационной панели и нажимают кнопку Display Waveform. Амплитуда /o1 данные умножаются на 5.
Чтобы получить лучшее понимание об определенных параметрах, можно добавить график тренда путем нажатия кнопки Trend Chart во вкладке Metrics. Выберите все три delayMeasure данные из Информационной панели, и нажимают на кнопку Trend Chart.

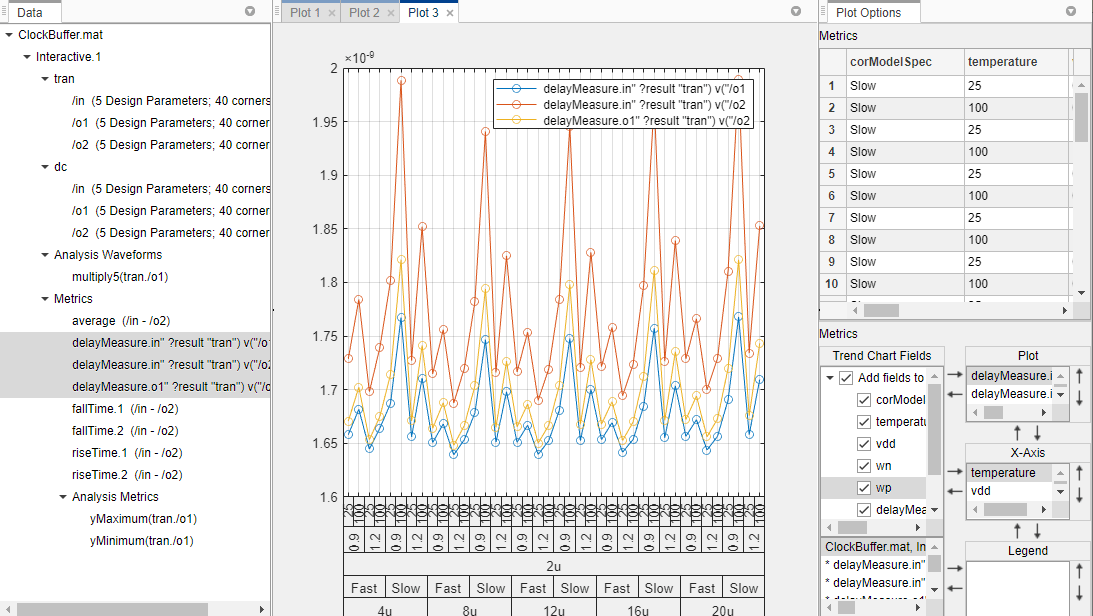

Здесь график тренда показывает задержку сигнала, когда различные углы процесса варьируются. Можно изменить и добавить новые поля в график тренда.
От панели Опций Графика выберите corModelSpec и wp в полях графика тренда.
Если вы удовлетворены результатами, можно экспортировать его как скрипт или сообщить или экспортировать в рабочую область с помощью кнопки Export.
