Симулируйте полученный сигнал моностатического импульсного радара оценить целевой диапазон. Моностатическому радару расположили передатчик с приемником. Передатчик генерирует импульс, который достигает намеченной цели и производит эхо, полученное приемником. Путем измерения местоположения эха вовремя, мы можем оценить область значений цели.

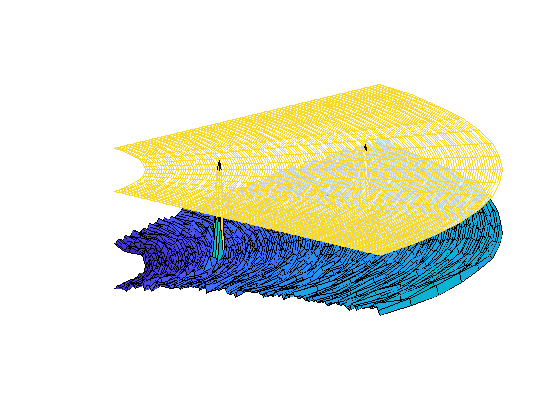

Симулирует радар фазированной решетки, который периодически сканирует предопределенную область наблюдения. Прямоугольный массив с 900 элементами используется в этом моностатическом радаре. Шаги введены, чтобы вывести радарные параметры согласно техническим требованиям. После синтезирования полученных импульсов выполняются обнаружение и оценка области значений. Наконец, Доплеровская оценка используется, чтобы получить скорость каждой цели.

Современные самолеты часто несут радарный приемник предупреждения (RWR) на борту с ними. RWR обнаруживает радиолокационное излучение и предупреждает пилота, когда радар сигнализирует о сияниях на самолете. RWR может не только обнаружить радиолокационное излучение, но также и анализировать прерванный сигнал и каталог, какой радар является сигналом, прибывающим из. В этом примере показано, как RWR может оценить параметры прерванного импульса. Пример симулирует сценарий с наземным радаром наблюдения (эмиттер) и летающий самолет (цель), оборудованная RWR. RWR прерывает радарные сигналы, извлекает параметры формы волны из прерванного импульса и оценивает местоположение эмиттера. Извлеченные параметры могут быть использованы самолетом, чтобы взять контрмеры.

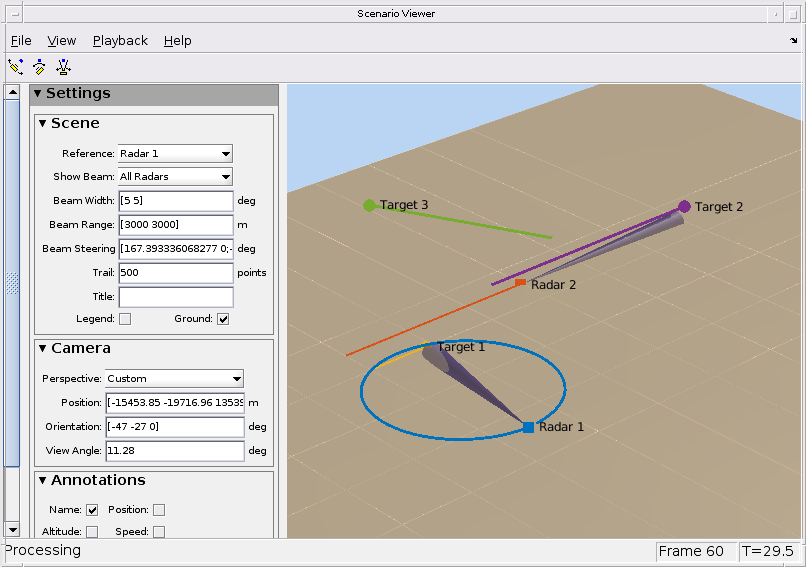

Используйте средство просмотра сценария, чтобы визуализировать симуляцию уровня системы.

Как тип формы волны влияет на эффективность обнаружения радиолокационной системы. Пример рассматривает ситуацию, где новая цель эффективности устанавливается для существующей разработки радарных систем. Поскольку старый проект больше не может достигать желаемой эффективности, новая форма волны принята. Пример также показывает, как к целям модели Swerling, симулируйте возврат, и затем обнаружьте целевые диапазоны.

Смоделируйте сквозной моностатический радар с помощью Simulink®. Моностатический радар состоит из передатчика, совмещенного с приемником. Передатчик генерирует импульс, который достигает намеченной цели и производит эхо, полученное приемником. Путем измерения местоположения времени эха можно оценить область значений цели. Первая часть этого примера демонстрирует, как обнаружить область значений единой цели с помощью эквивалента одной антенны элемента. Вторая часть примера покажет, как создать моностатический радар с универсальной линейной матрицей (ULA) с 4 элементами, которая обнаруживает область значений 4 целей.

В радиолокационной системе фронтэнд RF часто играет важную роль в определении производительности системы. Например, потому что фронтэнд RF является первым разделом в цепи приемника, проект ее низкого шумового усилителя очень важен для достижения желаемого сигнала к шумовому отношению (ОСШ). В этом примере показано, как включить поведение фронтэнда RF в существующую разработку радарных систем.

Вводит, как формирование виртуального массива в радарах MIMO может помочь увеличить угловое разрешение. Это показывает, как симулировать когерентную радарную цепь обработки сигналов MIMO использование Phased Array System Toolbox™.

Смоделируйте 77 ГГц 2x4 антенная решетка для радарных приложений Модулируемой частотой Непрерывной Волны (FMCW). Присутствие антенн и антенных решеток в и вокруг транспортных средств стало банальностью с введением беспроводного обнаружения столкновений, предотвращения столкновения и систем предупреждения о сходе с полосы. Эти два диапазона частот, рассмотренные для таких систем, сосредоточены приблизительно 24 ГГц и 77 ГГц, соответственно. В этом примере мы исследуем микрополосковую антенну закрашенной фигуры как излучателя фазированной решетки. Диэлектрическая подложка является воздухом.

Выдерживает сравнение треугольник развертываются модулируемый частотой непрерывный (FMCW) и формы волны нескольких манипулирований сдвига частоты (MFSK), используемые для одновременной области значений и оценки скорости для нескольких целей. Форма волны MFSK специально предназначена для автомобильных радиолокационных систем, используемых в продвинутых системах помощи водителю (ADAS). Это особенно привлекательно в мультицелевых сценариях, потому что это не вводит фантомные цели.

В радарной работе часто необходимо настроить режим работы на основе целевого возврата. В этом примере показано, как смоделировать радар, который изменяет его импульсную частоту повторения (PRF) на основе радарного обнаружения.
