Azimuth Broadside Converter

Преобразуйте угол азимута в поперечный угол или поперечный угол к углу азимута

расширьте все на странице
  • Библиотека:

  • Phased Array System Toolbox / Среда и Цель

  • Azimuth Broadside Converter block

Описание

Блок Azimuth Broadside Converter преобразует угловое направление, описанное в терминах Поперечных Углов в эквивалентный угол азимута, или преобразует от угла азимута в эквивалентный поперечный угол. В обоих случаях необходимо задать угол возвышения.

Порты

Входной параметр

развернуть все

Угол азимута направления в виде скаляра или вектора из действительных значений. Модули в градусах. Когда az вектор, размерности az и el должен соответствовать.

Зависимости

Чтобы включить этот порт, установите Conversion Mode на azimuth -> broadside.

Типы данных: double

Поперечный угол направления в виде скаляра или вектора из действительных значений. Модули в градусах. Когда bsd вектор, размерности bsd и el должен соответствовать.

Зависимости

Чтобы включить этот порт, установите Conversion Mode на broadside -> azimuth.

Типы данных: double

Угол возвышения направления в виде скаляра или вектора из действительных значений. Модули в градусах. Размерности el должен совпадать с размерностями az и bsd.

Типы данных: double

Вывод

развернуть все

Угол азимута направления, возвращенного как скаляр или вектор из действительных значений. Модули в градусах.

Зависимости

Чтобы включить этот порт, установите Conversion Mode на broadside -> azimuth.

Типы данных: double

Поперечный угол направления, возвращенного как скаляр или вектор из действительных значений. Модули в градусах.

Зависимости

Чтобы включить этот порт, установите Conversion Mode на azimuth -> broadside.

Типы данных: double

Параметры

развернуть все

Угловое преобразование вводит в виде

broadside -> azimuthПреобразуйте направление, описанное в развороте и углах возвышения к азимуту и углах возвышения.
azimuth -> broadsideПреобразуйте направление, описанное в азимуте и углах возвышения к развороту и углах возвышения.

Примеры модели

Convert Azimuth and Elevation to Broadside Angle

Преобразуйте азимут и вертикальное изменение к поперечному углу

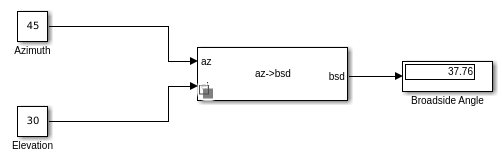

Преобразуйте направление с углом азимута 45 градусов и углом возвышения 30 градусов в поперечный угол.
