step

Системный объект: phased.LOSChannel
Пакет: поэтапный

Распространите сигнал в канале LOS

расширьте все на странице

Синтаксис

prop_sig = step(sLOS,sig,origin_pos,dest_pos,origin_vel,dest_vel)

Описание

Примечание

Запуск в R2016b, вместо того, чтобы использовать step метод, чтобы выполнить операцию, заданную Системой object™, можно вызвать объект с аргументами, как будто это была функция. Например, y = step(obj,x) и y = obj(x) выполните эквивалентные операции.

prop_sig = step(sLOS,sig,origin_pos,dest_pos,origin_vel,dest_vel) возвращает получившийся сигнал, prop_sig, когда узкополосный сигнал, sig, распространяет через канал угла обзора (LOS) из источника, расположенного в origin_pos положение месту назначения в dest_pos положение. Только один из origin_pos или dest_pos аргументы могут задать несколько положений. Другой должен содержать одно положение. Скорость источника сигнала задана в origin_vel и скорость места назначения сигнала задана в dest_vel. Размерности origin_vel и dest_vel должен совпадать с размерностями origin_pos и dest_pos, соответственно.

Распространение электромагнитных полей через канал LOS может быть поляризовано или не поляризовано. Для неполяризованных полей распространение сигнализирует о поле, sig, вектор или матрица. Для поляризованных полей, sig массив структур. Элементы структуры представляют вектор электрического поля в Декартовой форме.

Примечание

Объект выполняет инициализацию в первый раз, когда объект выполняется. Эта инициализация блокирует ненастраиваемые свойства и входные технические требования, такие как размерности, сложность и тип данных входных данных. Если вы изменяете ненастраиваемое свойство или входную спецификацию, Системный объект выдает ошибку. Чтобы изменить ненастраиваемые свойства или входные параметры, необходимо сначала вызвать release метод, чтобы разблокировать объект.

Входные параметры

развернуть все

Канал LOS в виде phased.LOSChannel Системный объект.

Пример: phased.LOSChannel

Узкополосный сигнал в виде матрицы или struct массив, в зависимости от того, является ли сигналом или поляризованный или неполяризованный. Количество M является количеством выборок в сигнале и N, является количеством каналов LOS. Каждый канал соответствует целевой источником паре.

  • Узкополосная связь не поляризовала скалярный сигнал. Задайте sig как M-by-N матрица с комплексным знаком. Каждый столбец содержит один сигнал, распространенный вдоль пути угла обзора.

    Размер первой размерности входной матрицы может варьироваться, чтобы симулировать изменяющуюся длину сигнала. Изменение размера может произойти, например, в случае импульсного сигнала с переменной импульсной частотой повторения.

  • Узкополосная связь поляризованный сигнал. Задайте sig как 1 N struct массив, содержащий поля с комплексным знаком. Каждый struct представляет поляризованный сигнал, распространенный вдоль пути угла обзора. Каждый struct элемент содержит три M-by-1 вектор-столбцы с комплексным знаком, sig.X, sig.Y, и sig.Z. Эти векторы представляют x, y и z Декартовы компоненты поляризованного сигнала.

    Размер первой размерности матричных полей в struct может варьироваться, чтобы симулировать изменяющуюся длину сигнала, такую как импульсный сигнал с переменной импульсной частотой повторения.

Пример: [1,1;j,1;0.5,0]

Типы данных: double
Поддержка комплексного числа: Да

Источник сигналов в виде вектор-столбца с действительным знаком 3 на 1 или 3 N матрицей с действительным знаком. Количество N является количеством каналов LOS. Если origin_pos вектор-столбец, он принимает форму [x;y;z]. Если origin_pos матрица, каждый столбец задает различный источник сигнала и имеет форму [x;y;z]. Модули исчисляются в метрах.

Вы не можете задать оба origin_pos и dest_pos как матрицы. По крайней мере один должен быть вектор-столбцом 3 на 1.

Пример: [1000;100;500]

Типы данных: double

Целевое положение сигнала или сигналов в виде вектор-столбца с действительным знаком 3 на 1 или 3 N матрицей с действительным знаком. Количество N является количеством распространения каналов LOS от или до источников сигнала N. Если dest_pos вектор-столбец 3 на 1, он принимает форму [x;y;z]. Если dest_pos матрица, каждый столбец задает различное место назначения сигнала и принимает форму [x;y;z] Модули положения исчисляются в метрах.

Вы не можете задать оба origin_pos и dest_pos как матрицы. По крайней мере один должен быть вектор-столбцом 3 на 1.

Пример: [0;0;0]

Типы данных: double

Скорость источника сигнала в виде вектор-столбца с действительным знаком 3 на 1 или 3 N матрицей с действительным знаком. Размерности origin_vel должен совпадать с размерностями origin_pos. Если origin_vel вектор-столбец, он принимает форму [Vx;Vy;Vz]. Если origin_vel 3 N матрицей, каждый столбец задает различную скорость источника и имеет форму [Vx;Vy;Vz]. Скоростные единицы исчисляются в метрах в секунду.

Пример: [10;0;5]

Типы данных: double

Скорость мест назначения сигнала в виде вектор-столбца с действительным знаком 3 на 1 или 3 N матрицей с действительным знаком. Размерности dest_vel должен совпадать с размерностями dest_pos. Если dest_vel вектор-столбец, он принимает форму [Vx;Vy;Vz]. Если dest_vel 3 N матрицей, каждый столбец задает различную целевую скорость и имеет форму [Vx;Vy;Vz] Скоростные единицы исчисляются в метрах в секунду.

Пример: [0;0;0]

Типы данных: double

Выходные аргументы

развернуть все

Узкополосный сигнал, возвращенный как матрица или struct массив, в зависимости от того, поляризован ли сигнал или не поляризован. Количество M является количеством выборок в сигнале и N, является количеством узкополосных каналов LOS. Каждый канал соответствует целевой источником паре.

  • Узкополосная связь не поляризовала скалярный сигнал. prop_sig M-by-N матрица с комплексным знаком.

  • Узкополосная связь поляризовала скалярный сигнал. prop_sig 1 N struct массив, содержащий поля с комплексным знаком. Каждый struct элемент содержит три M-by-1 вектор-столбцы с комплексным знаком, sig.X, sig.Y, и sig.Z. Эти векторы представляют x, y и z Декартовы компоненты поляризованного сигнала.

prop_sig выведите содержит выборки сигнала, прибывающие к месту назначения сигнала в системе координат текущего времени. Система координат текущего времени является периодом времени входных сигналов к step. Каждый раз, когда это занимает больше времени, чем система координат текущего времени у сигнала распространить от источника до места назначения, выход не может содержать все вклады от входа системы координат текущего времени. Остающийся выход появляется в следующем вызове step.

Примеры

развернуть все

Скрипт Open Live Script

Распространите синусоидальный сигнал в канале угла обзора (LOS) от радара в (1000,0,0) метры к цели в (10000 4000 500) метры. Примите, что сигнал распространяет в средней вуали, заданной жидкой водной плотностью 0,05 g/m3. Примите, что радар и цель являются стационарными. Несущая частота сигнала составляет 10 ГГц. Частота сигнала составляет 500 Гц, и частота дискретизации составляет 8,0 кГц.

Настройте переданный сигнал.

fs = 8.0e3;
dt = 1/fs;
fsig = 500.0;
fc = 10.0e9;
t = [0:dt:.01];
sig = sin(2*pi*fsig*t);

Установите жидкую водную плотность и задайте Систему канала LOS object™.

lwd = 0.05;
channel = phased.LOSChannel('SampleRate',fs,'SpecifyAtmosphere',true,...
    'LiquidWaterDensity',lwd,'OperatingFrequency',fc);

Установите источник и место назначения сигнала.

xradar = [1000,0,0].';
vradar = [0,0,0].';
xtgt = [10000,4000,500].';
vtgt = [0,0,0].';

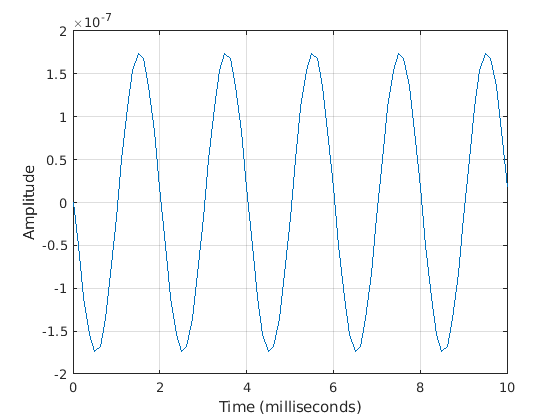

Распространите сигнал от источника до места назначения и постройте результат.

prog_sig = channel(sig.',xradar,xtgt,vradar,vtgt);
plot(t*1000,real(prog_sig))
grid
xlabel('Time (milliseconds)')
ylabel('Amplitude')

Figure contains an axes. The axes contains an object of type line.

Ссылки

[1] Сектор радиосвязи Международного союза электросвязи. Рекомендация ITU-R P.676-10: Затухание атмосферными газами. 2013.

[2] Сектор радиосвязи Международного союза электросвязи. Рекомендация ITU-R P.840-6: Затухание из-за облаков и вуали. 2013.

[3] Сектор радиосвязи Международного союза электросвязи. Рекомендация ITU-R P.838-3: Определенная модель затухания для дождя для использования в методах предсказания. 2005.

[4] Seybold, J. Введение в распространение RF. Нью-Йорк: Wiley & Sons, 2005.

Введенный в R2016a
