patternAzimuth

Системный объект: phased.ReplicatedSubarray
Пакет: поэтапный

Постройте реплицированную направленность подрешетки или шаблон по сравнению с азимутом

расширьте все на странице

Синтаксис

patternAzimuth(sArray,FREQ)
patternAzimuth(sArray,FREQ,EL)
patternAzimuth(sArray,FREQ,EL,Name,Value)
PAT = patternAzimuth(___)

Описание

patternAzimuth(sArray,FREQ) строит 2D шаблон направленности массивов по сравнению с азимутом (в dBi) для массива sArray в нулевом угле возвышения степеней. Аргумент FREQ задает рабочую частоту.

Интегрирование использовало, когда вычислительная направленность массивов имеет минимальную сетку выборки 0,1 градусов. Если шаблон массивов имеет ширину луча, меньшую, чем это, значение направленности будет неточно.

patternAzimuth(sArray,FREQ,EL), кроме того, строит 2D шаблон направленности массивов по сравнению с азимутом (в dBi) для массива sArray в угле возвышения, заданном EL. Когда EL вектор, несколько наложенных графиков создаются.

patternAzimuth(sArray,FREQ,EL,Name,Value) строит шаблон массивов с дополнительными опциями, заданными одним или несколькими Name,Value парные аргументы.

PAT = patternAzimuth(___) возвращает шаблон массивов. PAT матрица, записи которой представляют шаблон в соответствующих точках выборки, заданных 'Azimuth' параметр и EL входной параметр.

Входные параметры

развернуть все

Реплицированная подрешетка в виде phased.ReplicatedSubarray Системный объект.

Пример: sArray= phased.ReplicatedSubarray;

Частота для вычислительной направленности и шаблона в виде положительной скалярной величины. Единицы частоты находятся в герц.

  • Для антенны или элемента микрофона, FREQ должен лечь в области значений значений, заданных FrequencyRange или FrequencyVector свойство элемента. В противном случае элемент не производит ответа, и направленность возвращена как –Inf. Большинство элементов использует FrequencyRange свойство за исключением phased.CustomAntennaElement и phased.CustomMicrophoneElement, которые используют FrequencyVector свойство.

  • Для массива элементов, FREQ должен лечь в частотном диапазоне элементов, которые составляют массив. В противном случае массив не производит ответа, и направленность возвращена как –Inf.

Пример: 1e8

Типы данных: double

Углы возвышения для вычислительного датчика или направленности массивов и шаблонов в виде 1 N вектором-строкой с действительным знаком. Количество N является количеством требуемых направлений вертикального изменения. Угловые модули в градусах. Угол возвышения должен находиться между-90 ° и 90 °.

Угол возвышения является углом между вектором направления и плоскостью xy. Когда измерено к z - ось, этот угол положителен.

Пример: [0,10,20]

Типы данных: double

Аргументы в виде пар имя-значение

Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Отображенный тип шаблона в виде разделенной запятой пары, состоящей из 'Type' и один из

  • 'directivity' — шаблон направленности измеряется в dBi.

  • 'efield' — диаграмма направленности по напряжённости поля датчика или массива. Для акустических датчиков отображенный шаблон для скалярного звукового поля.

  • 'power' — диаграмма направленности мощности датчика или массива, заданного как квадрат диаграммы направленности по напряжённости поля.

  • 'powerdb' — диаграмма направленности мощности преобразована в дБ.

Пример: 'powerdb'

Типы данных: char

Скорость распространения сигнала в виде разделенной запятой пары, состоящей из 'PropagationSpeed' и положительная скалярная величина в метрах в секунду.

Пример: 'PropagationSpeed',physconst('LightSpeed')

Типы данных: double

Веса подрешетки в виде разделенной запятой пары, состоящей из 'Weights' и M-by-1 вектор-столбец с комплексным знаком. Веса подрешетки применяются к подрешеткам массива, чтобы произвести регулирование массивов, сужение или обоих. Размерность M является количеством подрешеток в массиве.

Пример: 'Weights',ones(10,1)

Типы данных: double
Поддержка комплексного числа: Да

Угол поворота подрешётки в виде разделенной запятой пары, состоящей из 'SteerAngle' и скаляр или вектор столбцов 2 на 1.

Если 'SteerAngle' вектор столбцов 2 на 1, он имеет форму [azimuth; elevation]. Угол азимута должен быть между-180 ° и 180 °, включительно. Угол возвышения должен быть между-90 ° и 90 °, включительно.

Если 'SteerAngle' скаляр, он задает угол азимута только. В этом случае угол возвышения принят, чтобы быть 0.

Эта опция применяется только когда 'SubarraySteering' свойство Системного объекта установлено в 'Phase' или 'Time'.

Пример: 'SteerAngle',[20;30]

Типы данных: double

Веса элемента подрешетки в виде NSE с комплексным знаком-by-N матрица. Веса применяются к отдельным элементам в подрешетке. Все подрешетки имеют те же размерности и размеры. NSE является числом элементов в каждой подрешетке, и N является количеством подрешеток. Каждый столбец матрицы задает веса для соответствующей подрешетки.

Зависимости

Чтобы включить эту пару "имя-значение", установите SubarraySteering свойство массива к 'Custom'.

Типы данных: double
Поддержка комплексного числа: Да

Углы азимута в виде разделенной запятой пары, состоящей из 'Azimuth' и 1 P вектором-строкой с действительным знаком. Углы азимута задают, где шаблон массивов вычисляется.

Пример: 'Azimuth',[-90:2:90]

Типы данных: double

Выходные аргументы

развернуть все

Направленность массивов или шаблон, возвращенный как L-by-N матрица с действительным знаком. Размерность L является количеством значений азимута, определенных 'Azimuth' аргумент пары "имя-значение". Размерность N является количеством углов возвышения, как определено EL входной параметр.

Примеры

развернуть все

Скрипт Open Live Script

Создайте ULA с 2 элементами изотропных антенных элементов и расположите три копии, чтобы сформировать ULA с 6 элементами. Постройте шаблон азимута направленности в ограниченной области значений углов азимута от-30 до 30 градусов в области 0,1 шага степени. Постройте направленность для 0 градусов и 45 вертикальных изменений степеней.

Создайте массив

fmin = 1e9;
fmax = 6e9;
c = physconst('LightSpeed');
lam = c/fmax;
sIso = phased.IsotropicAntennaElement(...
    'FrequencyRange',[fmin,fmax],...
    'BackBaffled',false);
sULA = phased.ULA('Element',sIso,...
    'NumElements',2,'ElementSpacing',0.5);
sRS = phased.ReplicatedSubarray('Subarray',sULA,...
    'Layout','Rectangular','GridSize',[1 3],...
    'GridSpacing','Auto');

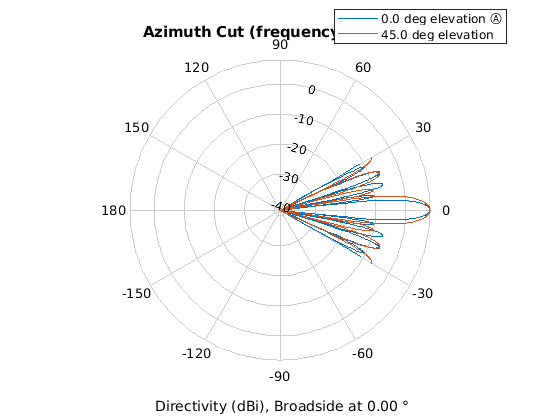

Постройте шаблон направленности азимута

fc = 1e9;
wts = [0.862,1.23,0.862]';
patternAzimuth(sRS,fc,[0,45],'PropagationSpeed',physconst('LightSpeed'),...
    'Azimuth',[-30:0.1:30],...
    'Type','directivity',...
    'Weights',wts);

Больше о

развернуть все

Смотрите также

|

Представленный в R2015a
