Постройте спектрограмму Используя приложение Pulse Waveform Analyzer

pulseWaveformAnalyzer Приложение MATLAB®, которое позволяет вам исследовать важные свойства сигнала, такие как его форма волны, спектр и функция неоднозначности.

Откройте pulseWaveformAnalyzer Приложение

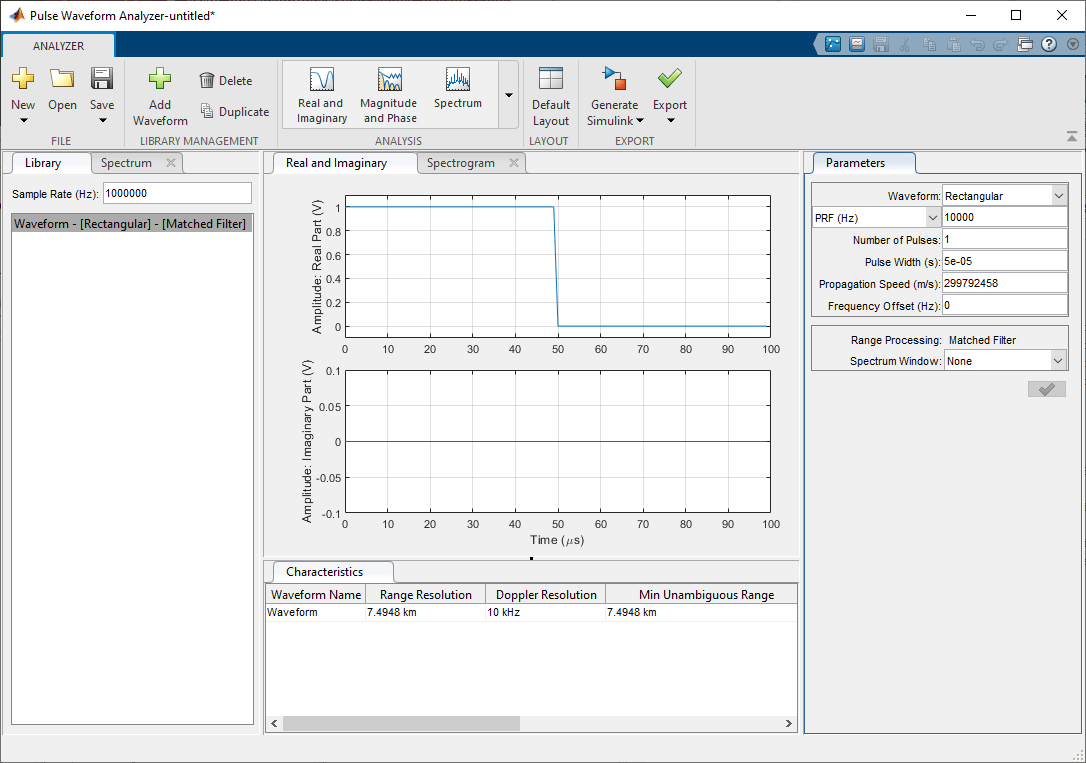

При вводе pulseWaveformAnalyzer из командной строки или выбора приложение от Панели инструментов Приложения, открывается интерактивное окно. Окно по умолчанию показывает прямоугольную форму волны и ее спектр. Можно затем выбрать различные варианты, чтобы анализировать различные формы волны.

pulseWaveformAnalyzer

Покажите спектрограмму основополосного сигнала FMCW

Как пример, используйте приложение, чтобы показать спектрограмму непрерывной формы волны FMCW.

  1. Установите форму волны на FMCW

  2. Установите интервал развертки на Symmetric

  3. Определите номер разверток к 4

  4. Во вкладке Analysis выберите Spectrogram

Затем вы будете видеть график спектрограммы сигнала, похожего на это.
