Содержите систему отопления
В этом примере показано, как смоделировать простую систему отопления дома. Модель содержит нагреватель, контроллер и структуру дома с четырьмя излучателями и четырьмя комнатами. Каждая комната обменивается теплом со средой через ее наружные стены, крышу и окна. Каждый путь симулирован как комбинация тепловой конвекции, тепловой проводимости и количества тепла. Это принято, что тепло не передается внутренне между комнатами. Нагреватель состоит из печи, бойлера, аккумулятора и насоса, чтобы распространить горячую воду в системе. Диспетчер начинает допускать топливо в печь, если общая средняя температура комнат падает ниже 21 градуса по Цельсию, и это останавливается, если температура превышает 25 градусов по Цельсию. Симуляция вычисляет обогревающую стоимость и внутренние температуры.
Модель
Содержите тепловую сеть

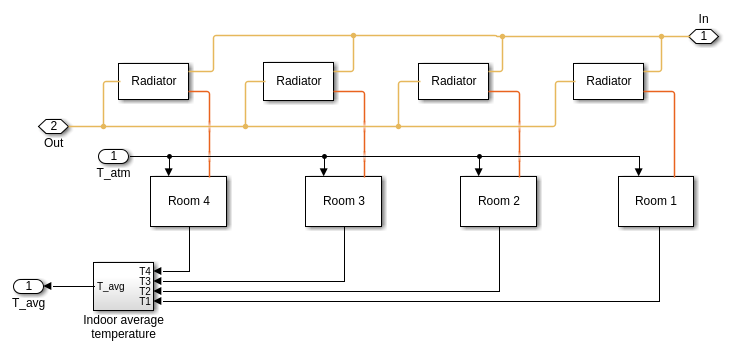

Это состоит из четырех излучателей и четырех комнат.

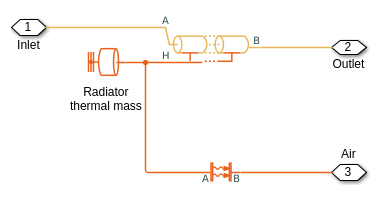

Подсистема излучателя
Подсистема помещения

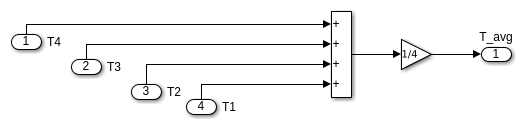

Внутренняя средняя температурная подсистема

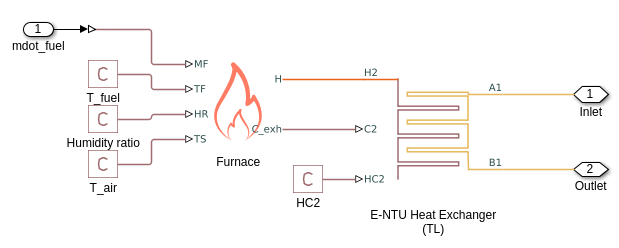

Подсистема нагревателя

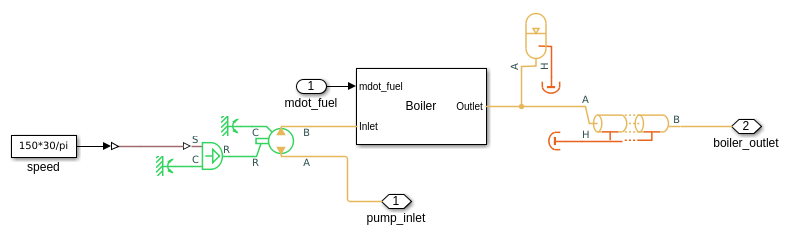

Подсистема бойлера

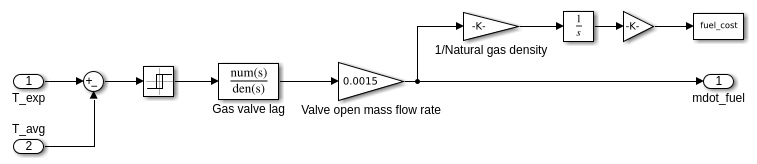

Управляйте подсистемой
Результаты симуляции от Simscape Logging

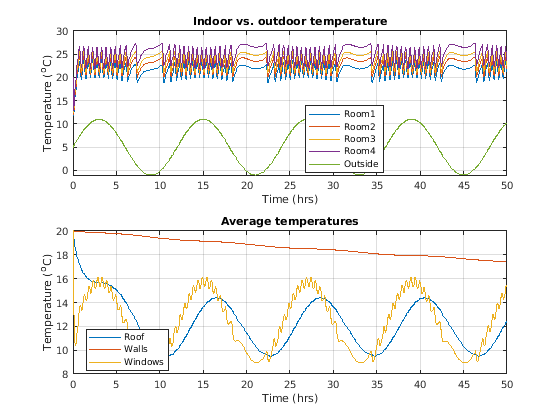

Первый график показывает температурное изменение каждой комнаты по сравнению с колебаниями наружной температуры. Второй график показывает средние общие температуры крыши, стенок и окон.

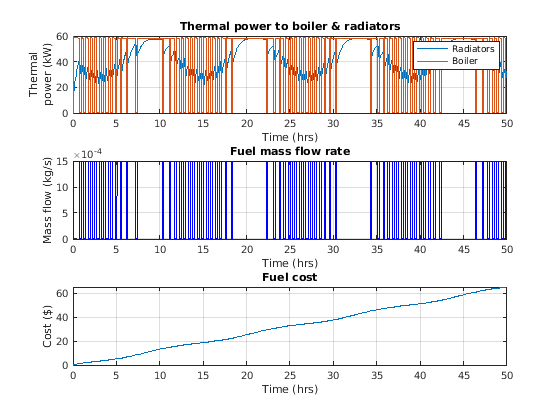

Эти графики показывают уровень теплового потока от печи до бойлера и к излучателям. Стоимость топлива вычисляется на основе топливного массового расхода жидкости через печь. Это принято, что топливо имеет плотность природного газа (~ 0,9 кг/м^3), и стоимость природного газа составляет 8,50$ на тысячу кубических футов (Mcf): 8,50$ на 1000 cf.
Свойства жидкости

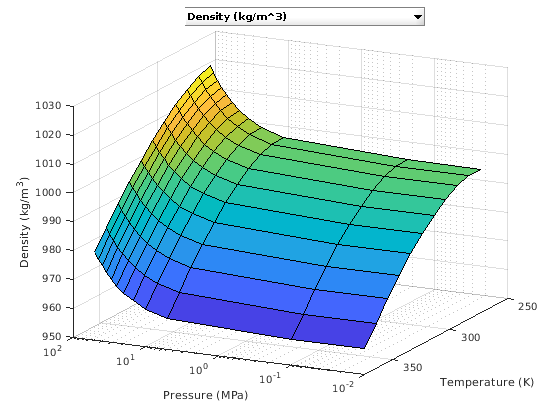

Этот рисунок строит свойства жидкости воды как функции давления и температуры.
