Составной шкив
Этот пример показывает блок, и займитесь системой, которая представлена блоками Шкива и Веревки Пояса из библиотеки Simscape™ Driveline™. Этот составной шкив подстроен как трехкратная покупка с двумя тройными блоками. Система имеет механическое преимущество 6.
Полезная нагрузка предмета на 10 метрических тонн к силе тяжести повышена Идеальным Скоростным Источником, надевающим конец веревки. Система запускается в покое со Скоростного Источника, обеспечивающего силу, которая находится в равновесии с загрузкой. Когда скоростной источник ускоряется и замедляется, увеличения силы веревки и уменьшения, соответственно.
Модель

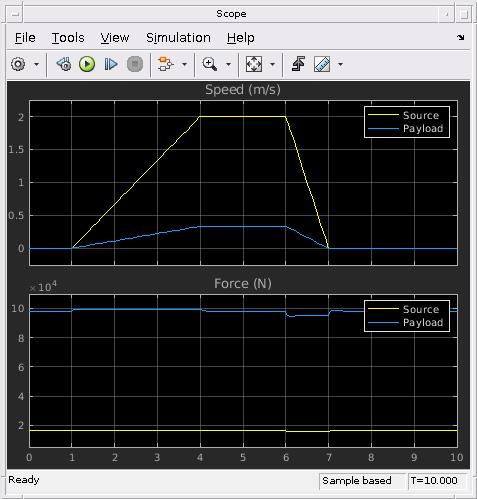

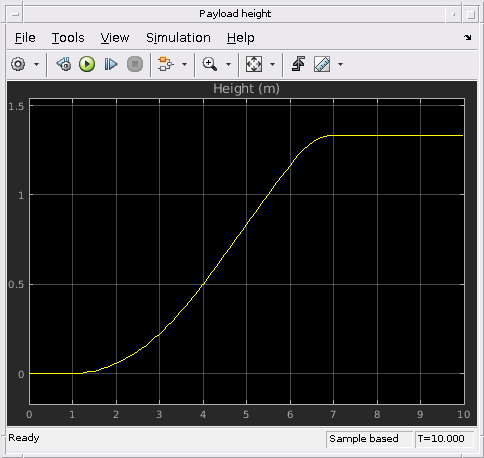

Результаты симуляции от осциллографов
Результаты симуляции от Simscape Logging

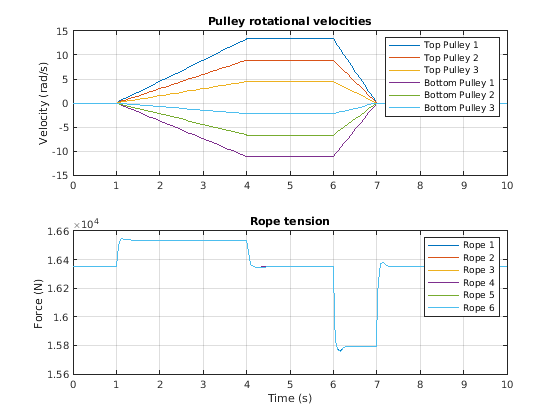

Эти графики показывают шкиву вращательные скорости и силы сегмента веревки. Последовательные шкивы вдоль автомобильной трансмиссии вращаются при более медленных скоростях. Каждый сегмент веревки поддерживает растягивающую нагрузку, которая является одной шестой силы полезной нагрузки. Увеличения силы веревки как paylod ускоряются и уменьшаются, когда полезная нагрузка замедляется.
