Пользовательский планетарный механизм
Этот пример иллюстрирует, как можно создать собственные планетарные компоненты механизма из библиотеки Simscape™ Driveline™ Planetary Subcomponents. Пример основан на Примере 10,7 опубликованных в К.Дж. Уолдроне, Г.Л. Кинзеле "Кинематика, Динамика и Проект Машинного оборудования", 1999. Это состоит из двойного планетарного, обучают созданный из простого и соединяют планетарный, обучается с перевозчиком и коническими механизмами. Простые обучаются, основной принцип обучаются, отношение является-N_4/N_2 * N_7/N_4 =-N_7/N_2. Это соединяет валы S2 и S7. Планетарный составной объект обучается, основное отношение является-N_4/N_2 * N_6/N_5, и это соединяет валы S2 и S6. Когда входной вал обучения вращается на уровне 100 об/мин, модель показывает, что выходной вал вращается на уровне 1,4456 об/мин, как дали в ссылке.
Модель
Скосите планетарную подсистему механизма
Примечания конструкции:

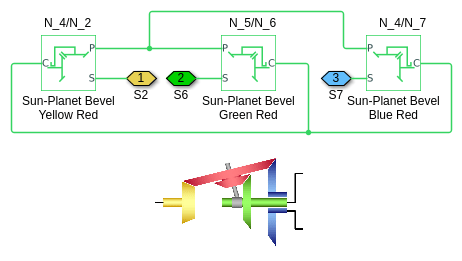

1. Цвета порта соответствуют изображению
2. Три конических точки сцеплений механизма представлены механизмами Скоса Планеты Sun.
3. Красный механизм является составного планетарного механизма с двумя наборами скошенных зубов. Это моделируется путем соединения всех портов P вместе
4. Один поставщик услуг для планетарного механизма моделируется путем соединения всех портов C вместе.
5. Блокируйтесь ориентации собирались отразить выбор параметра ориентации блока. Например, сине-красный запутывающий механизм имеет механизм солнца справа от механизма планеты, тогда как желто-красный запутывающий механизм имеет механизм солнца слева от механизма планеты.
