Простой механизм
Этот пример показывает простой механизм, связывающий две инерции (валы). Передаточное отношение между последователем (F) и основой (B) 2:1. Таким образом скорость вращения вала последователя является половиной скорости вращения основного вала. Крутящий момент вала последователя является дважды основным крутящим моментом вала.
Альтернатива добавляющим датчикам к вашей модели должна использовать регистрацию данных Simscape™. Этому примеру включили регистрацию данных, передав результаты переменной рабочей области 'simlog_sdl_gear'. Например, ввод 'графика (simlog_sdl_gear.Gear.B.w)' в командной строке строит скорость вращения в порте B блока Gear. Смотрите Пример Регистрации данных в Руководстве пользователя Simscape для получения дальнейшей информации.
Модель
Результаты симуляции от Simscape Logging

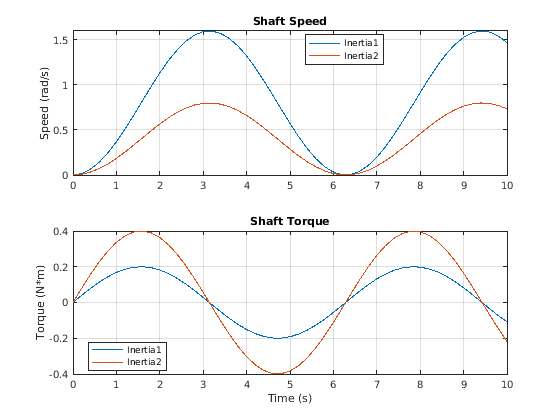

Графики ниже показа скорости и крутящие моменты применились к двум валам, соединенным коробкой передач.
