Испытательный стенд передачи

Этот пример показывает испытательный стенд со взаимозаменяемыми передачами. Модели передачи варьируются от классических четырех передач скорости до современных семи, восемь, девять, и десять настроек скорости. КПД и отношение диска могут быть настроены путем варьирования компонентов в каждой отдельной настройке передачи. Выбор передачи сохранен в различной подсистеме и выбран или использованием гиперссылок в модели или щелчком правой кнопкой по подсистеме Передачи, выбор Variant-> использование Override и желаемый вариант.

Модель

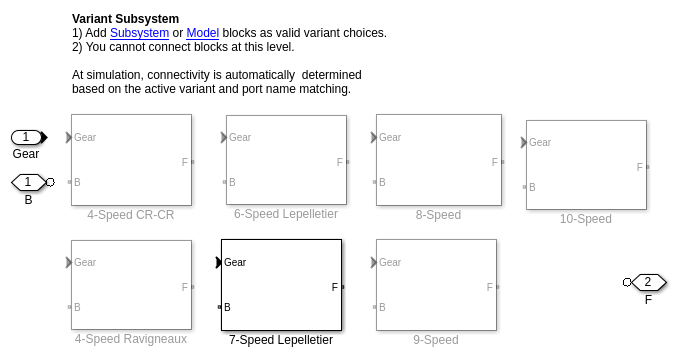

Подсистема варианта передачи

На этом уровне различные опции передачи показываются различными подсистемами.

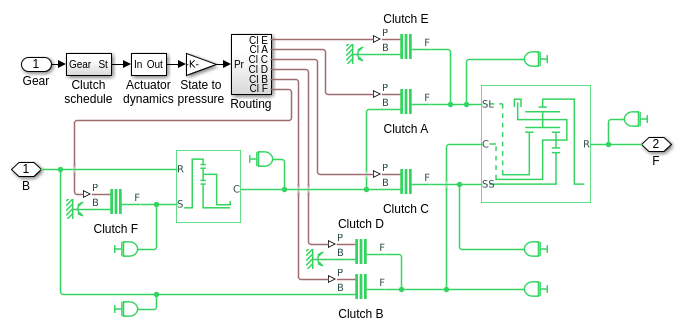

Подсистема Lepelletier 7 скорости

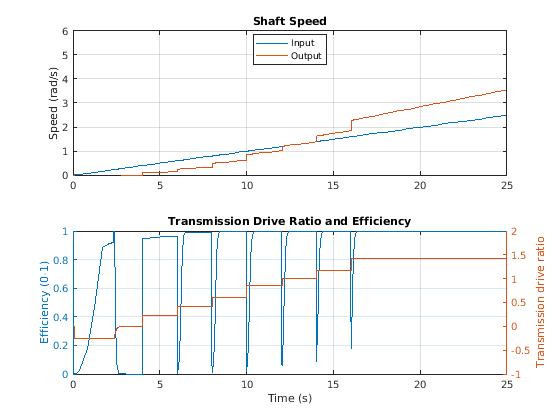

Результаты симуляции от Simscape Logging

Графики ниже показа скорость ввода и вывода передачи под тестом. Передаточные отношения и полный КПД для передачи показывают для каждого механизма.
