Переменный механизм отношения

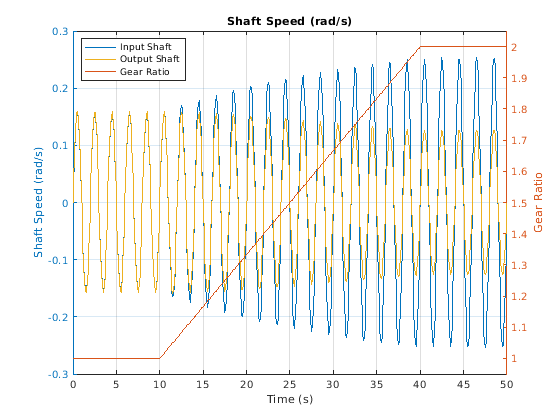

Этот пример показывает переменный механизм отношения, связывающий две инерции (валы). Передаточное отношение между последователем (F) и основой (B) постоянно увеличивается от 1:1 до 2:1. Отношение последователя, чтобы основывать угловые уменьшения скорости с передаточным отношением, и с другой стороны отношение последователя, чтобы основывать увеличения крутящего момента с передаточным отношением. Переменный механизм реализован с помощью блока Variable Ratio Transmission, который включает податливость. Соответствующая жесткость и значения затухания для податливости будут зависеть от уровней крутящего момента, переданного переменным механизмом. Если затухание податливости является нереалистично низким, система может разработать высокочастотные колебания, которые требуют маленьких шагов времени симуляции.
