Cap (G)

Газовый терминатор строки порта с нулевым потоком

Библиотека:
Simscape / Библиотека Основы / Газ / Элементы

Описание

Блок Cap (G) представляет отлично изолированную конечную остановку для газовой сетевой ветви. Нет никакого потока массы или энергии через дно.

Можно использовать этот блок, чтобы отключить газовые порты на других блоках, которые вы хотите ограничить. Это не необходимо, потому что, если вы оставляете порт сохранения несвязанным, физическая сеть устанавливает все переменные Through в том порте к 0. Однако блоки терминатора строки улучшают удобочитаемость схемы.

Можно также использовать этот блок, чтобы установить начальное давление и температуру в узле.

Переменные

Чтобы установить приоритет и начальные целевые значения для переменных в блоках до симуляции, используйте вкладку Variables в диалоговом окне блока (или раздел Variables в блоке Property Inspector). Для получения дополнительной информации смотрите Приоритет Набора и Начальную Цель для Переменных в блоках и Начальные условия для Блоков с Конечным Объемом газа.

Порты

Сохранение

развернуть все

`A` — Массовый расход жидкости и энергетическая скорость потока жидкости являются нулем
газ

Порт сохранения газа, где массовый расход жидкости и энергетическая скорость потока жидкости оба равны нулю.

Примеры модели

Создание вентиляции

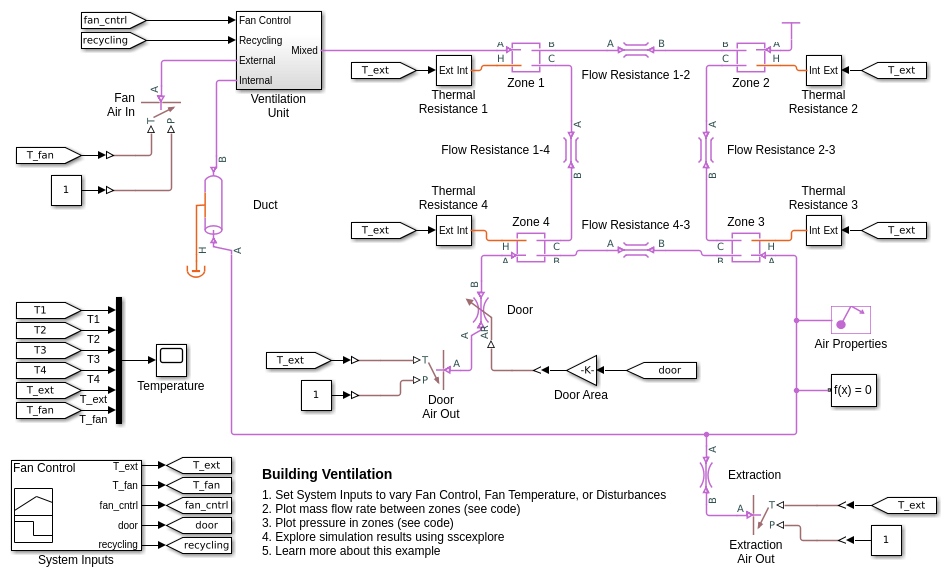

Моделирует схему вентиляции в создании. Воздушный объем в создании разделен на четыре зоны. Модуль вентиляции уносит холодный воздух в Зону 1 и воздух извлечений от Зоны 3. Извлеченный воздух может быть опционально переработан назад в Зону 1. Дверь в Зоне 4 может быть открыта, чтобы вентилировать воздух к атмосфере.

Вопросы совместимости

развернуть все

Ограничение неподключенных портов больше не требуется

Поведение изменяется в R2019b

Этот блок больше не требуется. Начиная в R2019b, ограничение, которое запретило несвязанные порты сохранения в моделях Simscape™, было снято. Теперь, если вы оставляете порт сохранения несвязанным, физическая сеть устанавливает все переменные Through в этом порте к 0. Однако можно все еще использовать блоки терминатора строки, чтобы улучшить удобочитаемость схемы.

Нет никаких планов удалить блоки терминатора строки. Все существующие модели, которые используют эти блоки, работают то же самое в предыдущих релизах.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Темы

Моделирование газовых систем

Введенный в R2017b
