Controlled Reservoir (G)

Граничные условия для газовой сети в изменяющемся во времени давлении и температуре

  • Библиотека:
  • Simscape / Библиотека Основы / Газ / Элементы

  • Controlled Reservoir (G) block

Описание

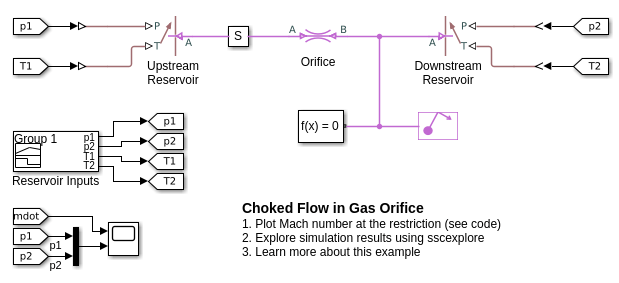

Блок Controlled Reservoir (G) представляет бесконечный резервуар в переменном давлении и температуре. Порт A, порт сохранения газа, представляет вход резервуара. Порт P, порт физического сигнала, обеспечивает управляющий сигнал пластового давления. Порт T, порт физического сигнала, обеспечивает сигнал контроля температуры резервуара.

Объем газа в резервуаре принят бесконечный. Поэтому поток принят квазиустойчивый.

Газ вводит и оставляет резервуар при пластовом давлении, но его температура определяется направлением потока газа. Если потоки газа в резервуар, его температура определяется газовой сетью в восходящем направлении. Резервуар действует как теплоотвод. Если потоки газа из резервуара, его температура равняется температуре резервуара. Резервуар действует как источник тепла.

Допущения и ограничения

  • Газ в резервуаре квазиустойчив.

Порты

Входной параметр

развернуть все

Порт физического сигнала, который обеспечивает управляющий сигнал пластового давления.

Порт физического сигнала, который обеспечивает сигнал контроля температуры резервуара.

Сохранение

развернуть все

Порт сохранения газа сопоставлен с входом резервуара.

Параметры

развернуть все

Площадь поперечного сечения входа резервуара, в направлении, нормальном к пути к потоку газа.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Введенный в R2017b
