Вычислите поэлементное деление двух входных физических сигналов

расширьте все на странице
  • Библиотека:

  • Simscape / Библиотека Основы / Физические сигналы / Функции

  • PS Divide block

Описание

Блок PS Divide делит один физический сигнал, введенный другим, и выводит частное:

O=I1./I2

где

I 1Физический сигнал в первом входном порту (отмеченный знаком x)
I 2Физический сигнал во втором входном порту (отмеченный знаком ÷)
OФизический сигнал в выходном порту

Модуль сигнала в выходном порту определяется модульными правилами распространения. Для получения дополнительной информации смотрите Модульное Распространение Физического сигнала.

Порты

Входной параметр

развернуть все

Сначала введите физический сигнал, представляя числитель. В значке блока этот порт отмечен знаком x.

Имя порта не отображается в значке блока, но вы видите это имя в базовом исходном файле (доступный путем щелчка по ссылке Source code в диалоговом окне блока).

Второй входной физический сигнал, представляя знаменатель. В значке блока этот порт отмечен знаком ÷.

Имя порта не отображается в значке блока, но вы видите это имя в базовом исходном файле (доступный путем щелчка по ссылке Source code в диалоговом окне блока).

Вывод

развернуть все

Выведите физический сигнал.

Имя порта не отображается в значке блока, но вы видите это имя в базовом исходном файле (доступный путем щелчка по ссылке Source code в диалоговом окне блока).

Примеры модели

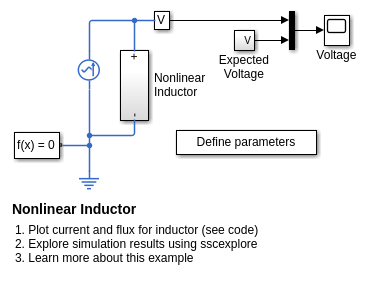

Nonlinear Inductor

Нелинейный индуктор

Реализация нелинейного индуктора, где индуктивность зависит от тока. Для лучшей вычислительной эффективности базовое поведение задано в терминах текущего зависимого потока. Для того, чтобы дифференцировать поток, чтобы получить напряжение, задержка намагничивания включена. Результаты симуляции относительно нечувствительны к этой задержке при условии, что это - по крайней мере, порядок величины быстрее, чем самая быстрая частота интереса. Параметры для источника и задержки заданы в рабочей области MATLAB® так, чтобы ожидаемое напряжение могло быть вычислено аналитически.

Solenoid

Соленоид

Соленоид с пружинным возвратом. Соленоид моделируется как индуктивность, значение которой L зависит от положения x ныряльщика. Коэффициентом противо-ЭДС для изменяющейся во времени индуктивности дают:

Вопросы совместимости

развернуть все

Поведение изменяется в R2019a

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.
