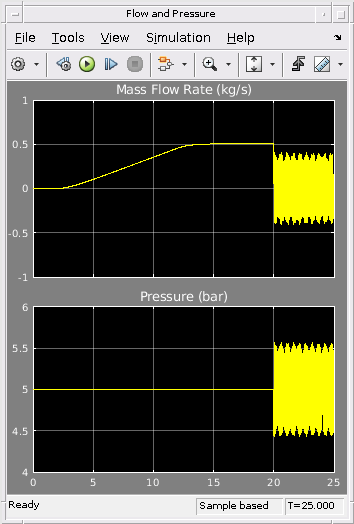

Эта модель в качестве примера показывает, как Тепловой Жидкой библиотекой основы можно пользоваться к гидравлическому удару модели в длинном трубопроводе. После медленного установления спокойного течения в трубопроводе путем открытия клапана соответственно, тот же клапан закрывается в нескольких миллисекундах. Это инициировало эффект гидравлического удара. Клапан моделируется с помощью блока Variable Local Restriction (TL), и трубопровод разделен на четыре сегмента с помощью блока Pipe (TL). Повреждение трубопровода в большее количество сегментов увеличивает точность за счет эффективности симуляции.
Блок Pipe (TL) может быть сконфигурирован, чтобы включать или пропустить динамическую сжимаемость и инерцию жидкости. Эффект гидравлического удара воспроизводится в этой модели, если Сигнал Клапана установлен в Быструю и и динамическую сжимаемость и инерцию, включены. См. документацию для блока Pipe (TL) для получения дополнительной информации.
