Average-Value Chopper

Прерыватель среднего значения

  • Библиотека:
  • Simscape / Электрический / Semiconductors & Converters / Конвертеры

  • Average-Value Chopper block

Описание

Блок Average-Value Chopper представляет управляемый прерыватель среднего значения. Используйте вход рабочего цикла, чтобы преобразовать электроэнергию между этими двумя сторонами. Рисунок показывает эквивалентную схему для блока.

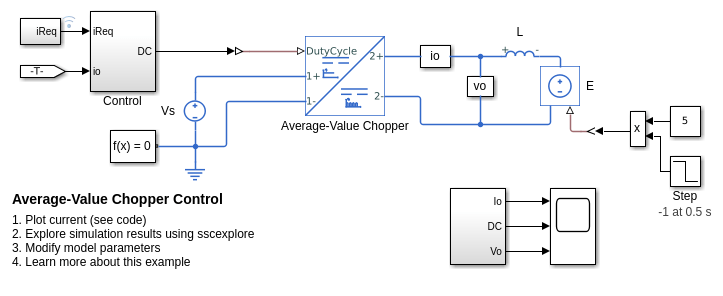

Уравнения

Текущий вход и выходное напряжение зависит от класса прерывателя, который вы задаете.

Напряжение и текущие уравнения

Класс прерывателяКвадрантыВыходное напряжение, v2Введите текущий, i1
i2<0i2=0i2>0i2<0i2=0i2>0
A1-йv2=v1v2=DutyCyclev1i1=i2i1=DutyCyclei2
B2-йv2=(1DutyCycle)v1v2=0i1=(1DutyCycle)i2i1=0
C1-й и 2-йv2=DutyCyclev1i1=DutyCyclei2
D1-й и 4-йv2=v1v2=(2DutyCycle1)v1i1=i2i1=(2DutyCycle1)i2
EЧетыреv2=(2DutyCycle1)v1i1=(2DutyCycle1)i2

Ограничения и предположения

  • Входное напряжение, v1 положителен.

  • Потерями мощности пропускают.

  • Блок Average-Value Chopper представляет идеальную реализацию управляемого прерывателя среднего значения без динамики, и это подходит для симуляций низкого качества. Для более высоких моделей точности используйте One-Quadrant Chopper, Two-Quadrant Chopper или блоки Four-Quadrant Chopper.

Порты

Сохранение

развернуть все

Электрический порт сохранения сопоставлен с рабочим циклом.

Типы данных: double

Электрический порт сохранения сопоставлен с положительным терминалом первого напряжения постоянного тока.

Типы данных: double

Электрический порт сохранения сопоставлен с отрицательным терминалом первого напряжения постоянного тока.

Типы данных: double

Электрический порт сохранения сопоставлен с положительным терминалом второго напряжения постоянного тока.

Типы данных: double

Электрический порт сохранения сопоставлен с отрицательным терминалом второго напряжения постоянного тока.

Типы данных: double

Параметры

развернуть все

Класс прерывателя.

Задайте параметризацию КПД конвертера. Если вы выбираете Tabulated, потери проводимости будут зависеть от обеспеченного текущего выхода.

КПД конвертера, в проценте.

Зависимости

Чтобы включить этот параметр, установите Converter efficiency на Constant.

Вектор из выходных токов.

Зависимости

Чтобы включить этот параметр, установите Converter efficiency на Tabulated.

Вектор из КПД для каждого выхода, текущего заданный в Output current vector, в проценте. Этот параметр должен иметь тот же размер Output current vector.

Зависимости

Чтобы включить этот параметр, установите Converter efficiency на Tabulated.

Ссылки

[1] Трзынадловский, утра введение в современную силовую электронику. 2-й Эд. Хобокен, NJ: John Wiley & Sons Inc., 2010.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Введенный в R2018b
