Multiplier
Множитель интегральной схемы
- Библиотека:
Simscape / Электрический / Интегральные схемы
Описание
Блок Multiplier моделирует множитель интегральной схемы. Блок реализует следующее уравнение, которое задает напряжение, применился к выходному порту:
где X1, X2, Y1, Y2, Z1, Z2 является напряжениями, представленными во входных портах, A является усилением, и K является масштабным коэффициентом.
В типичной схеме умножения выход возвращен во вход Z1, который приводит к следующему усилению (принимающий, что A является большим):
Значение масштабного коэффициента K обычно изменяется внешней сетью смещения резистора. Блок Multiplier реализует K как внутреннее усиление, и внешняя сеть смещения не необходима для системной симуляции. Типичное значение для K равняется 10 с типичной корректировкой вниз 3.

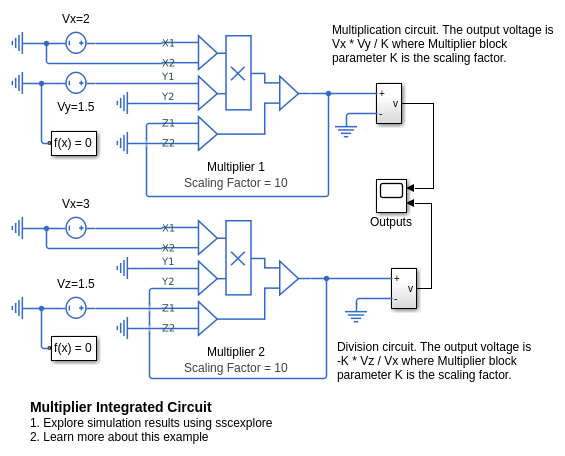

Можно использовать блок Multiplier, чтобы реализовать много других функций, а также умножения. Примеры включают деление, квадраты и квадратные корни. Например, схемы, консультируйтесь с таблицами данных производителя.
Следующий рисунок показывает внутреннюю структуру модели блока Multiplier. Это включает блок Band-Limited Op-Amp, чтобы смоделировать конечную пропускную способность и ограничение скорости нарастания.
Следующий рисунок показывает один из дифференциальных блоков подсистемы. Все три дифференциальных блока подсистемы идентичны в структуре.
Допущения и ограничения
Только дифференциальное ограничение входных параметров реализовано. Необходимо гарантировать, что абсолютные значения входных параметров, которые вы используете, сохраняют существующее устройство, действующее в его линейной области.
Выведите текущий, таково, что интегральная схема действует в линейной области I-V, которая может быть аппроксимирована источником напряжения плюс ряд выходное сопротивление.
Входное напряжение смещения не моделируется, и текущее входным напряжением отношение обработано как линейное в дифференциальной области значений напряжения сигнала.
