SRM Commutation Logic

Коммутационная логика для коммутируемых машин нежелания

  • Библиотека:
  • Simscape / Электрический / Управление / Управление SRM

  • SRM Commutation Logic block

Описание

Блок SRM Commutation Logic обеспечивает логический сигнал для блока Switched Reluctance Machine (SRM). Сигнал указывает, когда переключить предоставление для каждой фазы на и прочь.

Коммутационный сигнал для каждой фазы:

  • 1 если θonθphθoff.

  • 0 если θph <θon.

  • 0 если θph> θoff.

где:

  • θph является углом фазы в интервале [0, β].

  • β является углом возможности крутящего момента.

  • θon является переключателем - на углу.

  • θoff является выключать углом.

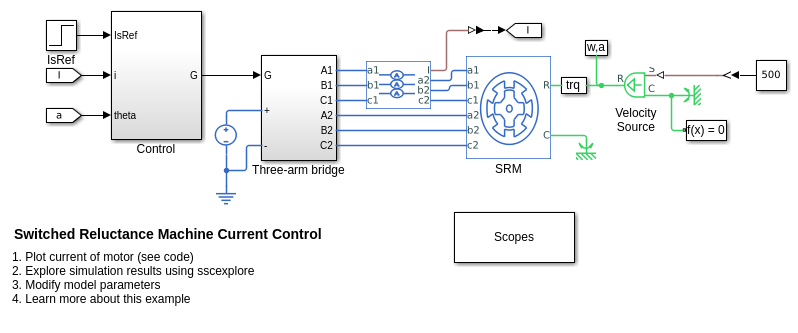

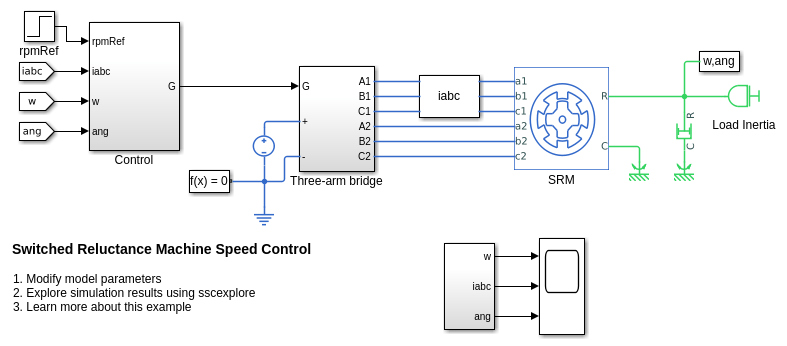

Порты

Входной параметр

развернуть все

Phase angle, θph, в интервале [0, β].

Типы данных: single | double

Более низкий порог для включения переключателя.

Типы данных: single | double

Верхний порог для того, чтобы выключить переключатель.

Типы данных: single | double

Вывод

развернуть все

Коммутационный сигнал для каждой фазы: 1 для переключателя при условии и 0 для выключают условие

Типы данных: single | double

Параметры

развернуть все

Производственная возможность крутящего момента одного полюса ротора, в радианах.

Время, в s, между последовательным выполнением блока. Во время выполнения блок производит выходные параметры и, при необходимости обновляет его внутреннее состояние. Для получения дополнительной информации смотрите то, Что Шаг расчета? и Настройка времени выборки.

Если этот блок в триггируемой подсистеме, наследуйте шаг расчета путем установки этого параметра на -1. Если этот блок находится в модели шага непрерывной переменной, задайте шаг расчета явным образом с помощью положительной скалярной величины.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Введенный в R2018a
