Введите ответ проводимости лестничной сети RLC со взаимной связью между несколькими обмотками
В этом примере показано, как смоделировать лестничную сеть с четырьмя разделами, которая включает компоненты RLC со взаимной связью между несколькими обмотками. Можно использовать это лестничное представление сети, чтобы смоделировать обмотку диска трансформатора. Количество разделов лестничной сети зависит от количества дисков в обмотке. Каждый раздел может смоделировать два или три диска в обмотке.
Сопротивление обмотки и самоиндукция представлены как Rs и Ls для каждого раздела. Серийная емкость, Cs, и наземная емкость, Cg, моделирует емкость междиска и емкость между обмоткой и землей, соответственно.
В этом примере каждый раздел взаимно вместе с тремя другими разделами. Можно смоделировать индуктивность четырех разделов и включить взаимную индуктивность или при помощи блока Lumped Inductance или при помощи Распределенных блоков Индуктивности.
Чтобы вычислить взаимную индуктивность, каждый индуктор должен соединиться с входным портом других трех индукторов. Поскольку блок Lumped Inductance моделирует целую индуктивность всех разделов, используйте этот блок, чтобы минимизировать кластеризацию ветвей.
Распределенные блоки Индуктивности моделируют эти четыре индуктора. Эти блоки получают производную этих четырех токов ветви как физические сигналы и выводят производную тока ветви раздела.

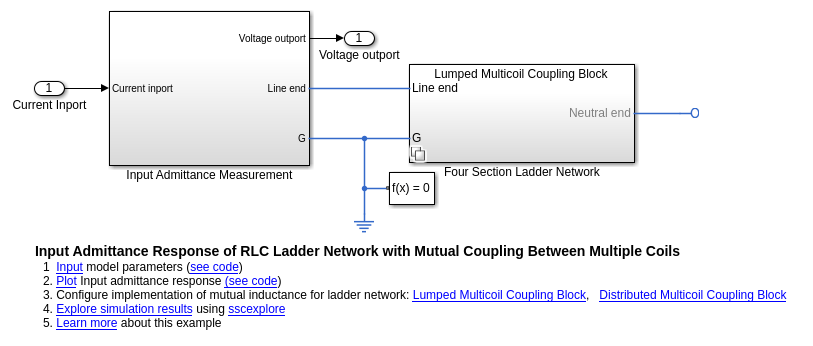

Откройте модель

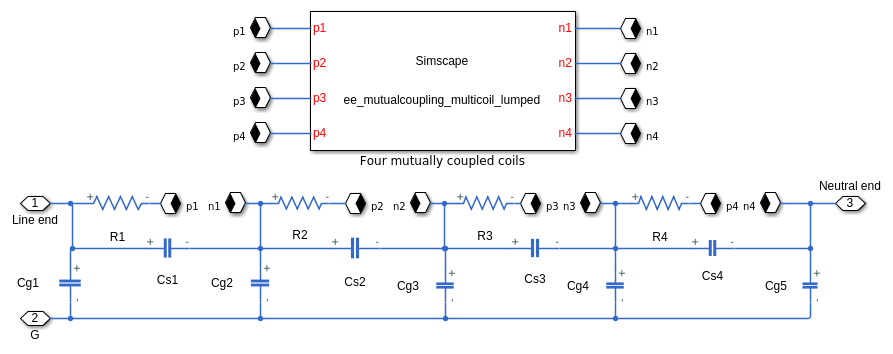

Смоделируйте лестничную сеть со смешанным блоком индуктивности
Блок Lumped Inductance моделирует сам индуктивность, Ls, четырех разделов, смешанных со взаимной индуктивностью между каждым разделом. Блок Lumped Inductance включает фазу и нейтральные связи, которые помечены p и n в схеме.

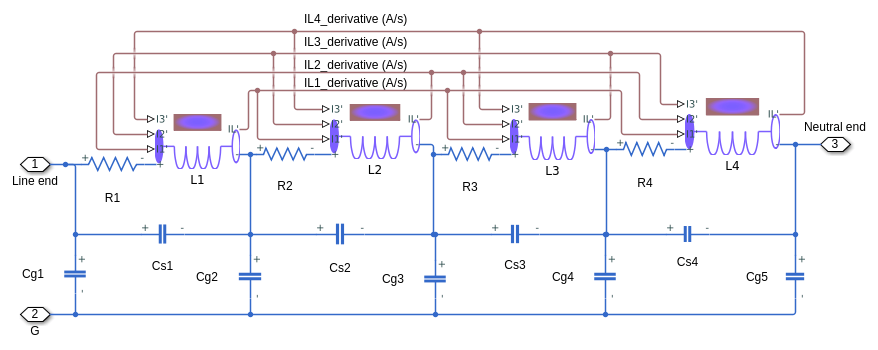

Смоделируйте лестничную сеть с несколькими распределенными блоками индуктивности
Каждый раздел включает блок Inductor, который вводит производную токов ветви от трех других разделов как физические сигналы и выводит производную ее тока ветви как физический сигнал.

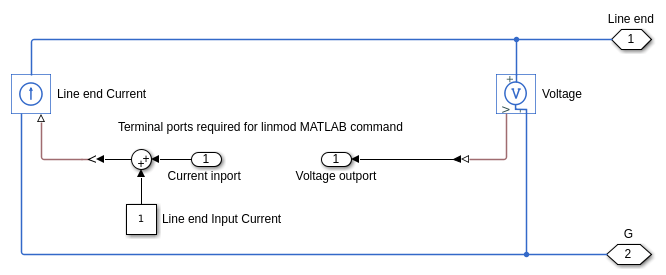

Настройте Входное Измерение Проводимости
Этот пример оценивает входной ответ проводимости лестничной сети через датчик напряжения и управляемый текущий источник. Входная подсистема Setup Измерения Проводимости вычисляет системную передаточную функцию. Ответ проводимости затем вычисляется как обратная величина предполагаемой передаточной функции.

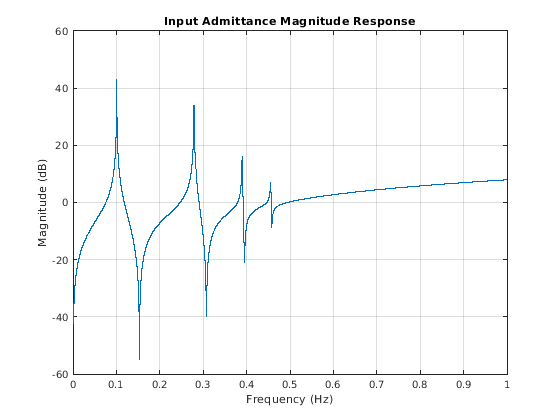

Результаты симуляции
График ниже показов входной ответ величины проводимости для четырех лестничных сетей раздела.
