Эффективность измерения частоты (Phasor)

Этот пример показывает использование двух Частот (Phasor) блоки, чтобы измерить изменение частоты сети, следующей вдоль линии отключение электричества.

Описание

Сеть, которая представлена, соответствует Системе тестирования 2D области Кандура С четырьмя машинами, известной изучить низкую частоту электромеханические колебания в больших взаимосвязанных энергосистемах.

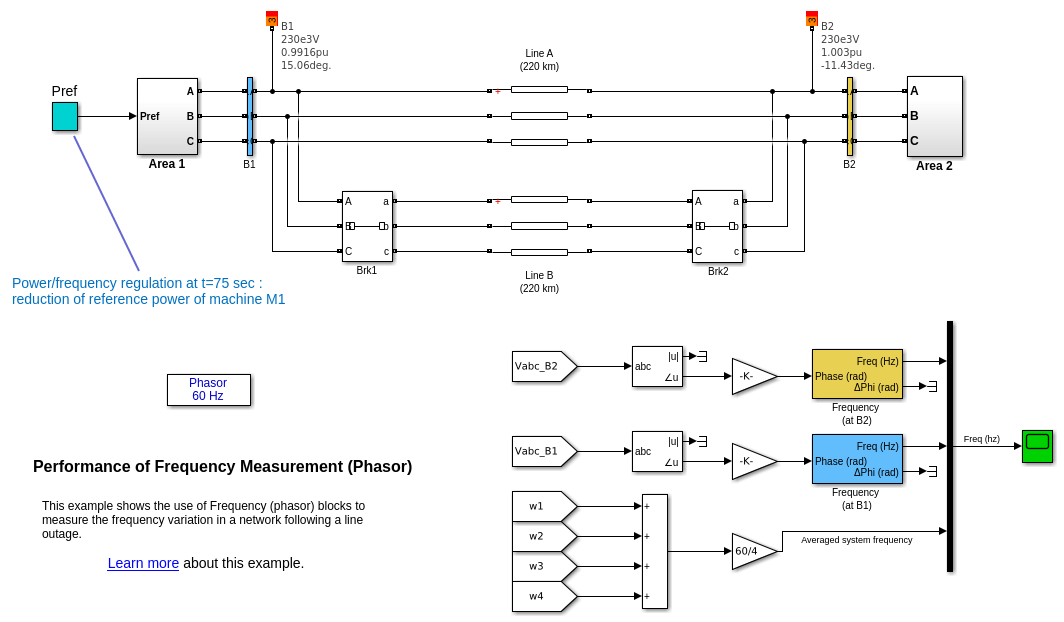

В этом примере две Частоты (фазовращатель) блоки используются, чтобы измерить изменение частоты в шине B1 (область 1) и шине B2 (область 2) после того, как линия электропередачи B будет отключена от сети. Две измеренных частоты сравниваются со средней системной частотой. Мы можем заметить, что частота имеет тенденцию стабилизировать к 60,14 Гц приблизительно 75 секунд, где простое регулирование частоты выполняется (в разомкнутом контуре) путем уменьшения ссылочной мощности машины M1 в области 1.
