Основные операции с объектами RF

Считайте и анализируйте данные RF из файла данных пробного камня

В этом примере вы создаете sparameters объект путем чтения S-параметров пассивной сети с 2 портами, сохраненной в файле данных формата Пробного камня, passive.s2p.

Считайте данные S-параметра из файла данных. Используйте Toolbox™ sparameters RF команда, чтобы считать файл данных Пробного камня, пассивный элемент s2p. Этот файл содержит S-параметры на 50 Ом на частотах в пределах от от 315 кГц до 6 ГГц. Эта операция создает sparameters объект, S_50, и хранит данные из файла в свойствах объекта.

S_50 = sparameters('passive.s2p');

Use sparameters преобразовывать S-параметры на 50 Ом в the sparameters объект, к S-параметрам на 75 Ом и сохраняет их в переменной S_75. Можно легко преобразовать между параметрами, например, для Y-параметров от sparameters возразите используют yparameters и сохраните их в переменной Y.

Znew = 75;
S_75 = sparameters(S_50, Znew);
Y    = yparameters(S_75);

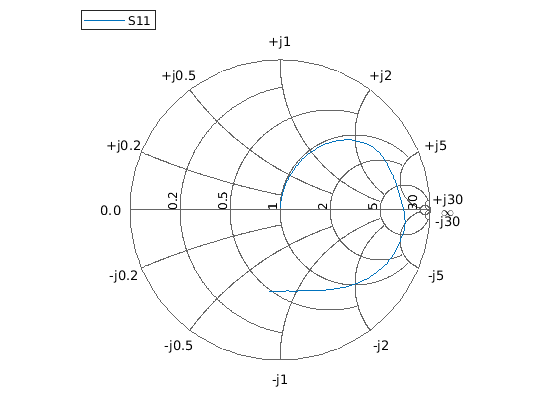

Постройте параметры S11. Используйте smithplot команда, чтобы построить параметры S11 на 75 Ом на Графике Smith®:

smithplot(S_75,1,1)

Просмотрите S-параметры на 75 Ом и Y-параметры на уровне 6 ГГц. Введите следующий набор команд в подсказке MATLAB®, чтобы отобразить S-значения-параметров на 75 Ом с 2 портами и Y-значения-параметров с 2 портами на уровне 6 ГГц.

freq    = S_50.Frequencies;
f       = freq(end)
f = 6.0000e+09
s_6GHz  = S_75.Parameters(:,:,end)
s_6GHz = 2×2 complex

  -0.0764 - 0.5401i   0.6087 - 0.3018i
   0.6094 - 0.3020i  -0.1211 - 0.5223i

y_6GHz  = Y.Parameters(:,:,end)
y_6GHz = 2×2 complex

   0.0210 + 0.0252i  -0.0215 - 0.0184i
  -0.0215 - 0.0185i   0.0224 + 0.0266i

Для получения дополнительной информации смотрите sparameters, yparameters, smithplot страницы с описанием.

S-параметры Де-Эмбеда

Файл данных Пробного камня samplebjt2.s2p содержит данные S-параметра, собранные от биполярного транзистора в испытательном стенде. Входу фиксатора соединили рельсовый соединитель с контактной площадкой. Выходу фиксатора соединили контактную площадку с рельсовым соединителем.

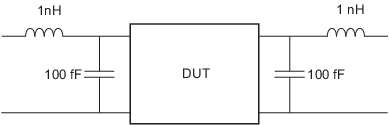

Настройку биполярного транзистора, который является устройством под тестом (DUT) и фиксатором, показывают в следующем рисунке.

В этом примере вы удаляете эффекты фиксатора и извлекаете S-параметры DUT.

Создайте объекты схемы RF.

Создайте sparameters объект для измеренных S-параметров путем чтения файла данных Пробного камня samplebjt2.s2p. Затем создайте еще два объекта схемы, один каждый для входной клавиатуры и выведите клавиатуру.

measured_data = sparameters('samplebjt2.s2p');

L_left      = inductor(1e-9);
C_left      = capacitor(100e-15);
input_pad   = circuit('inputpad');
add(input_pad,[1 2],L_left)
add(input_pad,[2 0],C_left)
setports(input_pad,[1 0],[2 0])

L_right     = inductor(1e-9);
C_right     = capacitor(100e-15);
output_pad  = circuit('outputpad');
add(output_pad,[3 0],C_right)
add(output_pad,[3 4],L_right)
setports(output_pad,[3 0],[4 0])

Анализируйте входную клавиатуру и выведите объекты схемы клавиатуры. Анализируйте объекты схемы на частотах, на которых измеряются S-параметры.

freq                = measured_data.Frequencies;
input_pad_sparams   = sparameters(input_pad,freq);
output_pad_sparams  = sparameters(output_pad,freq);

De-embed S-параметры.

Извлеките S-параметры DUT от измеренных S-параметров путем удаления эффектов клавиатур ввода и вывода.

de_embedded_sparams = deembedsparams(measured_data,...
                      input_pad_sparams, output_pad_sparams);

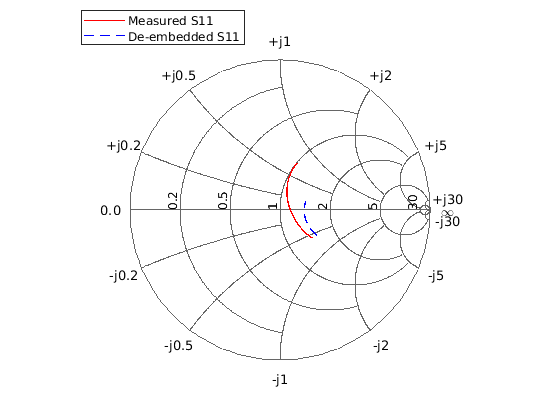

Постройте измеренное и параметры de-embedded S11. Введите следующий набор команд в подсказке MATLAB®, чтобы построить и измеренное и параметры de-embedded S11 на Графике Z Smith®:

figure;
smithplot(measured_data,1,1);
hold on
h               = smithplot(de_embedded_sparams,1,1);
h.LineStyle     = {'-';'--'};
h.ColorOrder    = [1 0 0;0 0 1];
h.LegendLabels  = {'Measured S11', 'De-embedded S11'};

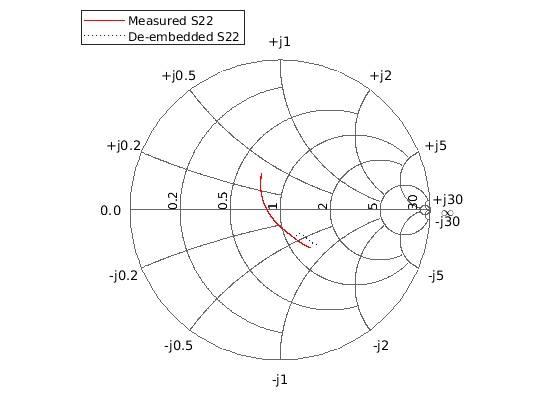

Постройте измеренное и параметры de-embedded S22. Введите следующий набор команд в подсказке MATLAB®, чтобы построить измеренное и параметры de-embedded S22 на Графике Z Smith®:

figure;
smithplot(measured_data,2,2);
hold on
h               = smithplot(de_embedded_sparams,2,2);
h.LineStyle     = {'-';':'};
h.ColorOrder    = [1 0 0;0 0 1];
h.LegendLabels  = {'Measured S22', 'De-embedded S22'};

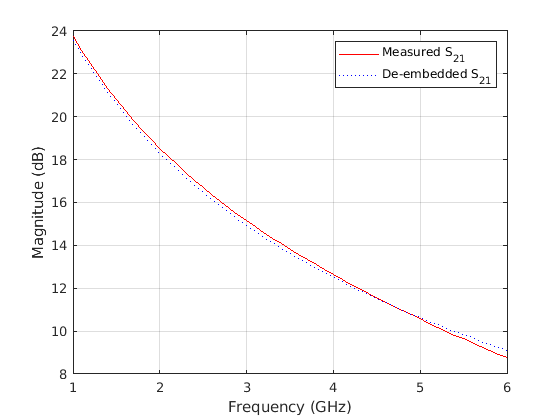

Постройте измеренное и параметры de-embedded S21. Введите следующий набор команд в подсказке MATLAB®, чтобы построить измеренное и параметры de-embedded S21, в децибелах, на плоскости X-Y:

figure
rfplot(measured_data,2,1,'db','r');
hold on
rfplot(de_embedded_sparams,2,1,'db',':b');
legend('Measured S_{21}', 'De-embedded S_{21}');

Figure contains an axes. The axes contains 2 objects of type line. These objects represent Measured S_{21}, De-embedded S_{21}.
